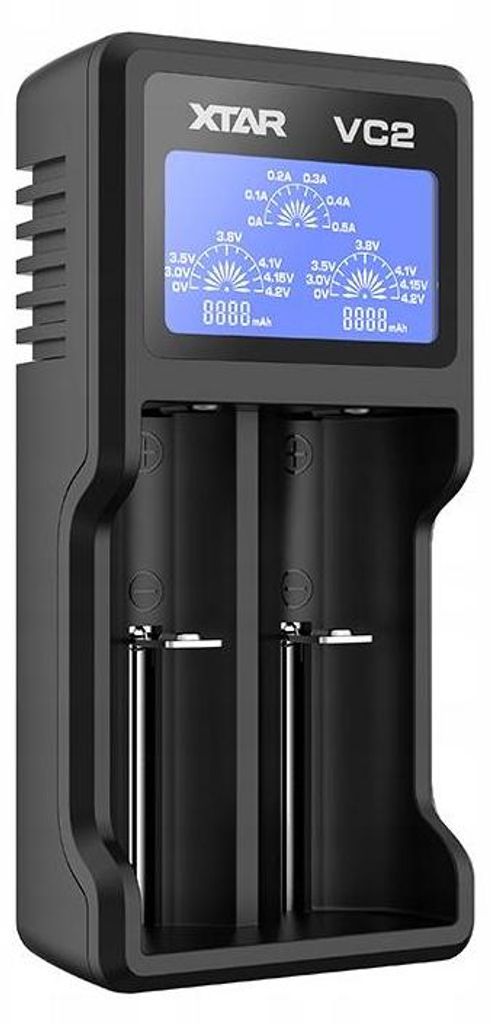

XTAR VC2 Haushaltsbatterie USB

Professionelles, kompaktes Xtar VC2 Prozessorladegerät mit zwei Kanälen

Für Li-Ionen-Akkus bis 18650 und andere Größen

Hauptmerkmale

• Prozessorgesteuerter dreistufiger TC/CC/CV-Ladevorgang
• Zwei unabhängige Ladekanäle
• LCD-Display mit Anzeige von Zellenspannung und Ladezustand Strom
• Informiert über den Ladestrom – Möglichkeit zur Messung der Zellenkapazität (Messfehler ±5 %)
• Stromversorgung über ein Micro-USB-Ladegerät oder den USB-Anschluss eines Computers
• Kleine Abmessungen – leicht zu transportieren
• Reaktivierungsfunktion für tiefentladene Zellen
• Schutz: Kurzschluss, Überhitzung, Verpolung Polarität

NICHT FÜR GESCHÜTZTE BATTERIEN 20700/21700 geeignet.

Xtarist ein renommierter Hersteller hochwertiger Ladegeräte für Lithium-Ionen-Akkus, Taschenlampen und Lithium-Ionen-Batterien. Seine ProdukteXtarwerden in über 120 Ländern verkauft, darunter in den USA, Deutschland, Japan und Russland. Bei der Herstellung seinerXtarLadegeräte werden hochwertigste Materialien verwendet – vom Kunststoffgehäuse bis zur effizienten Elektronik.

Das VC2 ist ein professionelles Prozessorladegerät mit dreistufigem LadevorgangTC/CC/CVund einem LCD-Display. Lädt 1–2 3,6/3,7 V Lithium-Ionen-Zellen beliebiger Kapazität in den Größen 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500 und 26650.

LCD-Ladegerät mit HintergrundbeleuchtungXtar VC2Zeigt aktuelle Informationen zum Betriebszustand des Ladegeräts an: Spannung der geladenen Akkus geladen, Ladestrom, verbrauchte Ladung, Fehleranzeige und Ladeabschluss. Informationen zur verbrauchten Ladung können zur Messung der Akkukapazität verwendet werden. Um die Kapazität eines Akkus zu messen, entladen Sie ihn bis zur entsprechenden Ladeschlussspannung (normalerweise 2,5 V) und legen Sie ihn in ein VC2-Ladegerät ein. Nach Abschluss des Ladevorgangs wird die verbrauchte Ladung angezeigt. Dieser Wert liegt immer 3–5 % über der tatsächlichen Akkukapazität. Dies liegt daran, dass der Ladevorgang nie 100 % effizient ist. Daher ist zum Laden des Akkus eine etwas höhere Ladung als die tatsächliche Zellkapazität erforderlich.

Was ist die TC/CC/CV-Lademethode?

Die einzelnen Phasen des TC/CC/CV-Prozesses sind:

• TC-Phase: Zellen, die unter 2,9 V entladen sind, werden mit einem niedrigeren Strom „geweckt“.
• CC-Phase: Nach Erreichen von 2,95 V wird die Zelle mit einem konstanten Strom von 1 A, 0,5 A oder 0,25 A (je nach verwendeter Stromquelle) geladen.
• CV-Phase: Wenn die Zelle fast geladen ist, schaltet das Ladegerät auf Laden mit abnehmendem Strom um, bis die Zellspannung 4,2 V erreicht. Bei Erreichen von 4,2 V ist der Ladevorgang abgeschlossen – der Akku ist vollständig geladen.

Geladene Akkus im Ladegerät entladen sich auf natürliche Weise selbst. Der Ladevorgang wird fortgesetzt, wenn die Akkuspannung unter 3,9 V fällt.

DasXtar VC2Ladegerät verfügt über eine Funktion zur Reaktivierung tiefentladener Zellen und Zellen mit einer Spannung von 0 V. Viele Ladegeräte auf dem Markt können solche Batterien nicht laden. Hier kommt dasXtar VC2Ladegerät ins Spiel, mit dem solche Zellen in vielen Fällen „gerettet“ werden können. Legen Sie den tiefentladenen Akku einfach wie beim normalen Laden in das VC2-Ladegerät ein – das Ladegerät erkennt die entladene Zelle und versucht, sie zu reaktivieren.

Hinweis! Zellen, die unter einen bestimmten Wert entladen werden, sind irreversibel beschädigt und eine Reaktivierung kann unmöglich sein. Vermeiden Sie eine Tiefentladung von Lithium-Ionen-Akkus – dies kann deren Lebensdauer und Kapazität erheblich verkürzen oder sogar zu einem Totalausfall führen.

Das Xtar VC2-Ladegerät wird mit einem Micro-USB-Kabel geliefert. Ein Netzteil ist nicht im Lieferumfang enthalten. Jedes Ladegerät mit einem Micro-USB-Kabel, z. B. ein Handyladegerät, ein USB-Anschluss oder ein Computer mit einem freien USB-Anschluss, ist zur Stromversorgung des Ladegeräts ausreichend. Die empfohlene Ladeleistung beträgt 2 A (2000 mA).

TECHNISCHE DATEN

Hersteller

• Xtar

Modell / Herstellercode

• VC2

Unterstützte Batterietypen

• 1-2 Akkus

Unterstützte Akkugrößen

• 10440,14500,14650,16340,17500,17670,18350,18500,18700,20700,21700,22650,25500,26650

Eingangsspannung

• Empfohlene Stromversorgung: mindestens 5 V, 1 A, empfohlen 5 V, 2 A. Netzteil nicht im Lieferumfang enthalten.

Maximale Abmessungen der geladenen Batterie (Breite x Höhe)[mm]

• 26 x 70

Lademethode

Ladestrom im CC (Basis) Phase

• 50–500 mA [mA]

Ladeschlussspannung

• 4,2 V ±0,05 V

Abschlussstrom für Lithiumzellen[mA]

• <80mA

Weitere wichtige Produktinformationen Funktionen

• Reaktivierung von tiefentladenen und 0-V-Zellen
• Zellenkapazitätsmessung (Genauigkeit ±5 %)

Schutzfunktionen

• Ladegerät-Überhitzungsschutz
• Überlastungsschutz, Kurzschlussschutz
• Zellenverpolungsschutz Schutz

Lademodi

Ladevorgang

LCD-Display

• Betriebs-/Ladestatus
• Ladestrom
• Batteriespannung
• Verwendete Ladung Zellen

Abmessungen (B x T x H)[mm]

• 66 x 131 x 33

Gewicht[g / Stk.]

• 109,0

Lieferumfang

• Ladegerät VC2
• Micro-USB-Kabel

Kennzeichnungen/en

Der XTAR VC2 ist ein professionellen Lithium-Ionen Akkulader mit zwei Ladeschächte zum Betrieb an einen beliebigen USB Port.
(Kompatibel mit allen USB-Netz und KFZ-Adaptern, Eingangsspannung wird Inteligent identifiziert und angepasst.)
Das große Display zeigt: Ladestrom, Akkuspannung und die eingeladene Kapazität in mAh beider Akkuschächte.
Folgende Akkutypen sind Ladbar:
10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650
3.6V/3.7V Lithium Ionen Akkus
Produktinformationen:
- Xtar VC2 Ladegerät verfügt über 2 Intelligente unabhängig voneinander funktionierende Ladeschächte.
- LCD Anzeige für Echtzeit, Anzeige von Ladespannung, Akkustatus und eingeladene Kapazität in mAh beider Akkuschächte.​
- Das Xtar VC2 kann mit jeden belibigen USB Adapter betrieben werden.
- Soft Start" Funktion, Vermeidet Akkuschäden die durch Stromstoß entstehen können.
- IC Temperaturüberwachung, um Überhitzung zu vermeiden
- Verpolung,- und Kurzschlussschutz
- dreistufige Ladealgorithmus
- Ladeverfahren TC, CC CV,
- Kompakte Größe.
