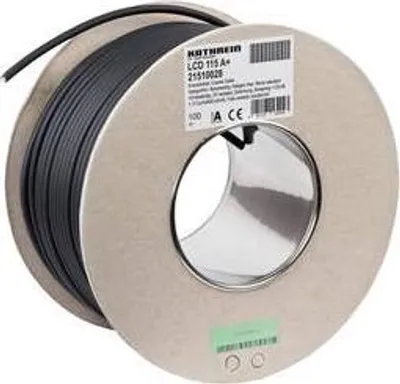

KATH Koaxialkabel 100m LCD 115 A+/100 Ring halogenfrei schwarz

Mit dem Kathrein LCD 115 Koaxialkabel lassen Sie potentiellen Störquellen wie Funktelefonen, Handys, WLAN Netze oder LTE Signalen keine Chance Ihr Nutzsignal zu beeinträchtigen.. Der reine Kupfer Innenleiter sorgt für optimale Signalübertragung zudem ist das LCD 115 halogenfrei und UV-beständig.

Technische Daten

• Innenleiter mm 1,13 Cu (Kupfer)
• Schirmungsmaß > 120 dB
• Isolation mm 4,8 PE
• Außenleiter  2 x Al/pet-Folie - 1 x CuSn-Geflecht
• Außenmantel mm 6,9 FRNC/LSZH Schwarz ²)
• Biegeradius mm > 35
• Verkürzungsfaktor  0,84
• Dämpfung bei 5 MHz dB/100 m 1,0
• Dämpfung bei 50 MHz dB/100 m 4,1
• Dämpfung bei 100 MHz dB/100 m 5,7
• Dämpfung bei 450 MHz dB/100 m 12,0
• Dämpfung bei 860 MHz dB/100 m 17,1
• Dämpfung bei 1000 MHz dB/100 m 18,5
• Dämpfung bei 2150 MHz dB/100 m 28,4
• Dämpfung bei 2400 MHz dB/100 m 29,9
• Rückflussdämpfung 5-470 MHz dB > 26
• Rückflussdämpfung 470-862 MHz dB > 25
• Rückflussdämpfung 862-1000 MHz dB > 23
• Rückflussdämpfung 1000-2150 MHz dB > 20
• Gleichstromwiderstand Ohm/km < 29
• Schirmdämpfung 30-1000 MHz dB > 120
• Schirmdämpfung 1000-2400 MHz dB > 105
• Kopplungswiderstand 5-30 MHz mOhm/m < 0,9 ¹)
• Brandlast MJ/m 0,68
• Max. zul. Zugkraft N 150
• Zul. Umgebungstemperatur °C -25 bis +70
• Mit Metermarkierung
• Farbe schwarz

¹) 5 MHz - 8 MHz < 1,5 mOhm/m
²) Halogenfrei (nach EN 50267-2-1 und EN 50267-2-2), flammwidrig (nach EN 60332-1-1)

Kathrein LCD 115 A+ 100m Koaxialkabel Einwegspule schwarz
Innenleiter: 1,13 mm Cu, Außenmantel: 7 mm PVC schwarz, Schirmungsmaß: 120 dB, 17,8 dB/100 m (860 MHz)

• Außenleiterfolie mit der Isolation verklebt für leichtere Stecker-Montage
• Höhere Schirmungswerte als die Klasse A fordert, dadurch höherer Schutz gegenüber elektromagnetischen Störungen, speziell auch bei Rückweganwendungen

Weitere Merkmale

• Impedanz: 75 Ω
• Isolation aus alterungsbeständiger PEMischung, aufgeschäumt durch Gas-Injektion
• Uneingeschränkt geeignet für Digitalfernsehen und HDTV
• Metermarkierung zur Längen- und Kabelidentifizierung
• Bleifrei und ohne Silikon, dadurch umweltfreundlich
• Erfüllen die Anforderungen nach EN 50117 (Kabel) und EN 50173 (Anwenderneutrale Kommunikationskabelanlagen)

Innenleiter mm: 1,13 Cu
Außenleiter mm: 5,3 2 x Al/pet/Al-Folie1 x CuSn-Geflecht
Isolation mm: 4,8 PEE/PH
Außenmantel mm: 6,9 PVC weiß
Biegeradius mm: > 40
Verkürzungsfaktor: 0,84
Dämpfung db/100m:
bei 5 MHz: 1.0
bei 50 MHz: 4.1
bei 100 MHz: 5.7
bei 450 MHz: 12.0
bei 860 MHz: 17.8
bei 1000 MHz: 19.3
bei 2150 MHz: 29.3
bei 2400 MHz: 31.0
Rückflussdämpfung 5-470 MHz: >26db
Rückflussdämpfung 470-862 MHz: >25db
Rückflussdämpfung 862-1000 MHz: >23db
Rückflussdämpfung 1000-2150 MHz: >20db
Gleichstromwiderstand Ω/km: <29
Schirmdämpfung 30-1000 MHz: >120db
Schirmdämpfung 1000-2400 MHz: >105db
Kopplungswiderstand 5-30 MHz mΩ/m: < 0,9 (5-7 MHz < 1,5 mΩ/m)
Brandlast MJ/m: 0.68
Zul. Umgebungstemperatur ¦deg,C: -25 bis +70

- Impedanz: 75 Ohm
- Isolation aus spezieller PE-Mischung, aufgeschäumt durch Gas-Injektion
- Metermarkierung
- Bleifrei und ohne Silikon
- Erfüllen: EN 50117/Schirmungsklasse A+
- Freigegeben durch die KDG/Vodafone Kabel Deutschland

- Erleichterte Steckermontage durch verklebte Folie

Kabellänge:

100 m

Produktfarbe:

Schwarz

Impedanz:

75 Ohm

Leitermaterial:

Kupfer

Betriebstemperatur:

-25 - 75 °C

Menge pro Packung:

1 Stück(e)

Gewicht:

5,1 kg

Verpackungsbreite:

140 mm

Verpackungstiefe:

270 mm

Verpackungshöhe:

270 mm

Paketgewicht:

5,5 kg

• Aussenleiter: Al-Folie + Geflecht, UV-beständig
• Innenleiter: 1,13 mm Cu
• Isolat.: 4,8 mm Cell-PE
• Folie verkl.
• Metermark.
• halogenf./flammwid.

• LCD 115 100m Spule
• Koaxialkabel 6,9 mm
• SM 120 dB
• Dämpfung/100 m: 17 dB (860 MHz), 29 dB (2150 MHz)

• Impedanz: 75 Ω
• Mit Metermarkierung
• Erfüllt: EN 50117/Schirmungsklasse A++
• Freigegeben durch die KDG/Vodafone Kabel Deutschland
• Bauproduktenverordnung 305/2011 EN 50575 Brandklasse: Cca s1a,d1,a1 Halogenfrei, bleifrei, ohne Silikon, UV-beständig
• Für Hausinstallation und Außenanwendung geeignet (keine Erdverlegung)
• Schirmdämpfung typ. 130 dB
• Passende Stecker: EMK 01, EMK 02, EMK 11, EMK 12, EMK 20, EMK 21, EMK 61, EMK 63, EMK 64

Technische Daten

• Merkmale
• Impedanz: 75 Ohm
• Isolation aus spezieller PE-Mischung, aufgeschäumt durch Gas-Injektion
• Metermarkierung
• Bleifrei und ohne Silikon
• Erfüllen: EN 50117/Schirmungsklasse A+
• Freigegeben durch die KDG/Vodafone Kabel Deutschland
• Erleichterte Steckermontage durch verklebte Folie
• Für Hausinstallation
• geeignet für Außenanwendung (keine Erdverlegung)
• Innenleitermm 1,13 Cu
• Isolation mm 4,8 PE
• Außenleiter: 2 x Al/pet-Folie - 1 x CuSn-Geflecht
• Außenmantel 6,8 mm PVC schwarz

• mit

Kathrein Koaxialkabel LCD115A+/100m Cca Hersteller: Kathrein Bezeichnung: Koaxialkabel 130 dB, A++ Typ: LCD115A+/100m Cca Innenleiter-Durchmesser: 1,1 mm Innenleiter-Material: Kupfer Innenleiter-Oberfläche: blank Innenleiter-Klasse: Kl.1 : eindrähtig Außenleiter-Durchmesser: 6,9 mm Außenleiter-Material: Kupfer Außenleiter-Oberfläche: verzinnt Außenleiter-Form: Folie + Geflecht Dielektrikum: Polyethylen, geschäumt (Foam PE) Anzahl der Schirmlagen: 3 Bewehrung: nein Mantelmaterial: sonstige Spezifizierung Mantelmaterial: sonstige Mantel-Farbe: schwarz Brandverhaltensklasse nach EN 13501-6: Cca Rauchentwicklungsklasse nach EN 13501-6: s1a Abtropfverhaltensklasse nach EN 13501-6: d1 Säureentwicklungsklasse nach EN 13501-6: a1 Halogenfrei nach EN 60754-1/2: ja UV-beständig: ja Wellenwiderstand: 75 Ohm Außendurchmesser ca.: 7 mm Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung: 70 mm Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung: 45 mm Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt: 35 mm Geeignet zur Verlegung im Erdreich: nein Zul. Kabelaußentemperatur bei Montage/Handling: -25..55 °C Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: -40..70 °C Gewicht: 51 kg/kmKathrein Koaxialkabel LCD115A+/100m Cca: weitere DetailsKoaxialkabel, BauPVO EN 50575, Cca s1a d1 a1, 100 m Einwegspule, 6,9 mm, schwarz, halogenf. flammwid., Schirmungsklasse A Plus Plus, UV-bestaendig, Schirmungsmass typ. 130 dB, Aufbau typ. 1,13 Cu 4,8 Al CuSn Al, Folie verklebt, Metermarkierung, KDG Vodafone-Freigabe Geliefert wird: Kathrein Koaxialkabel 130 dB, A++ LCD115A+/100m Cca, Verpackungseinheit: 100 Meter, EAN: 4021121532023

Kurzinfo: KATHREIN LCD 115 A+ - Bulk-Antennenkabel - 100 m - Koax - Schwarz - innen/außen Gruppe Kabel Hersteller KATHREIN-Werke Hersteller Art. Nr. 21510028 Modell LCD 115 A+ EAN/UPC 4021121532023 Produktbeschreibung: KATHREIN LCD 115 A+ - Bulk-Antennenkabel - 100 m Kabel Bulk-Antennenkabel Technologie Koax Länge 100 m Farbe Schwarz Besonderheiten Innen/außen Ausführliche Details Allgemein Kabeltyp Bulk-Antennenkabel - innen/außen Technologie Koax Impedanz 75 Ohm Länge 100 m Besonderheiten UV-beständig, halogenfrei, Außendurchmesser 6,8 mm, bleifrei, Biegeradius 35 mm Farbe Schwarz Verschiedenes Kennzeichnung EN 50117 Class A++ Abmessungen und Gewicht Gewicht 5.1 kg

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Koaxialkabel 130 dB, A++ LCD115A+/100m Cca Innenleiter-Durchmesser 1,13mm, Innenleiter-Material Kupfer, Innenleiter-Klasse Kl.1 = eindrähtig, Außenleiter-Material sonstige, Außenleiter-Form Folie + Geflecht, Dielektrikum Polyethylen, geschäumt (Foam PE), Mantelmaterial sonstige, Mantel-Farbe schwarz, Brandverhaltensklasse nach EN 13501-6 Cca, Rauchentwicklungsklasse nach EN 13501-6 s1a, Abtropfverhaltensklasse nach EN 13501-6 d1, Säureentwicklungsklasse nach EN 13501-6 a1, Wellenwiderstand 75Ohm, Außendurchmesser ca. 6,9mm, Zul. Kabelaußentemperatur bei Montage/Handling -25 ... 70°C, Zul. Kabelaußentemperatur nach Montage ohne Erschütterung -25 ...

LCD 115 A+ Koaxialkabel, 100 mKoaxialkabel, 100 m Einwegspule, 6,9 mm, schwarz,halogenf./flammwid., Klasse A++, UV-beständig,Schirmung typ. 130 dB, Folie verklebt, Metermarkierung,Aufbau: 1,13 Cu/4,8 Al/CuSn/AlBrandklasse nach BauPVO EN 50575: Cca s1a d1a1
