CPU-Kühler Ratgeber
Die CPU, beziehungsweise der Prozessor, stellt die zentrale Recheneinheit eines Computers dar und ist für sämtliche datenverarbeitende Prozesse zuständig. Je nach Auslastung und Modell kann die quadratische Hardware schnell sehr hohe Temperaturen erreichen, welche bei Überhitzung zum Defekt des empfindlichen Prozessors führen können. Um dies zu verhindern, leiten CPU-Kühler die entstehende Wärme von der Hardware weg. Wir erklären Ihnen, was Sie beim Einsatz eines Prozessorkühlers beachten sollten und wie Sie das richtige Modell für Ihren Prozessor finden.
1. Aufbau eines CPU-Kühlers
Der Kühler besteht zum größten Teil aus einem Kühlkörper, der meist aus Aluminium oder in manchen Fällen aus Kupfer gefertigt ist. Das Metall ist dabei in zahlreiche einzelne Kühlrippen aufgeteilt angeordnet, so dass möglichst viel Luft zwischen den einzelnen Lamellen zirkulieren kann. Der Kühlkörper ist über Wärmerohre (Heatpipes) mit der eigentlichen Kontaktfläche für die CPU verbunden.
Diese Konstruktion erlaubt es, die entstehende Hitze auf der Kontaktfläche über die Wärmerohre an die Kühlrippen weiterzuleiten. Dort sorgt ein Lüfter für den Abtransport der warmen Luft.
Ansicht vorne
- Kontaktfläche mit dem Prozessor
- Wärmerohre zum Ableiten der Hitze
- Kühlrippen zur Abgabe der Wärme nach außen
- Lüfter zum Abtransport der warmen Luft
2. Darum ist der richtige Kühler wichtig
Ganz besonders Spiele oder Bildbearbeitung fordern viel Rechenleistung einer CPU, weshalb diese ausreichend gekühlt werden muss. Zwar gibt es zahlreiche Kühler-Modelle, die mit den unterschiedlichen CPUs kompatibel sind, allerdings unterscheiden sich die Ausführungen stark in Anbetracht ihrer Effizienz und Betriebslautstärke voneinander.
Daher ist es zu empfehlen, auf ein Kühler-Modell zurückzugreifen, welches an die Arbeitsleistung des Prozessors angepasst ist. Denn während ein zu kleiner Lüfter nicht die gewünschte Kühlleistung erbringt, kann ein zu großes Modell oft überdimensioniert wirken und findet im PC-Gehäuse keinen Platz.
CPU-Kühler werden in zahlreichen Designs, Farben und mit Beleuchtung angeboten.
Beim Kauf eines Prozessors liegt oftmals ein kompatibler Standardlüfter bei. In diesem Fall ist die Beschreibung des Lieferumfangs mit der Bezeichnung „Boxed“ versehen. Diese Konstruktion erfüllt allerdings lediglich einen funktionellen Zweck und erbringt bei stark beanspruchten High-End CPUs wie dem Intel i7 auf Dauer nicht genügend Kühlleistung. Prozessoren, die hingegen mit „Tray“ gekennzeichnet sind, werden ohne Kühlgerät ausgeliefert.
3. Den passenden Kühler finden
Bei der Auswahl des idealen CPU-Kühlers sind zwei Dinge entscheidend: Zum einen muss der Kühler mit dem verwendeten Sockel auf dem Mainboard kompatibel sein. Zum anderen muss das PC-Gehäuse ausreichend Platz für den oft ausladenden Kühlkörper aufweisen.
3.1 Den Sockel bestimmen
In den Montagekits der CPU-Kühler befinden sich in der Regel entsprechende Bauteile, wodurch die Kühler mit mehreren Sockeln kompatibel sind.
Die ordnungsgemäße Montage setzt eine ideale Befestigungsmöglichkeit des CPU-Kühlers auf dem Sockel voraus. Da die Maße verschiedener Sockel-Ausführungen variieren, sollten Sie darauf achten, dass die Angaben auf dem Kühler mit denen des Sockels übereinstimmen.
Hierzu ist es zunächst wichtig, den Hersteller des verwendeten Prozessors zu bestimmen. Die Hersteller Intel und AMD produzieren jeweils unterschiedlich beschaffene Sockel.
| Hersteller | Sockel-Bezeichnung |
|---|---|
| Intel | 775, 1150, 1151, 1155, 1156, 1366, 2011, 2066 |
| AMD | AM2, AM2+, AM3, AM3+, AM4, FM1, FM2 |
3.2 Die richtige Größe des PC-Gehäuses
Nach der Grafikkarte kann ein Hochleistungskühler das größte Bauteil auf einem Mainboard darstellen. Dementsprechend groß sollte daher auch das PC-Gehäuse ausfallen. Generell wird bei Gehäusen zwischen Micro ATX, Midi Tower und Big Tower unterschieden. Während ersteres nur sehr wenig Platz innerhalb des Gehäuses für Hardware bietet, weisen bereits Midi-Tower in den meisten Fällen ausreichend Freifläche für einzelne Hardware-Komponente auf.
Eine genau Beschreibung verschiedener PC-Gehäuse erhalten Sie in unserem Ratgeber zu PC-Gehäusen.
Große CPU-Kühler nehmen erheblichen Platz auf dem Mainboard und im PC-Gehäuse ein. Achten Sie daher darauf, ob der Kühler in Ihr Gehäuse passt.
4. Aktive und passive Kühler
CPU-Kühler funktionieren entweder auf passive oder aktive Weise: Passive Kühler bestehen lediglich aus einem Kühlkörper ohne Lüfter. Hier wird keine Luft durch einen Ventilator abgeführt. Stattdessen reicht bei diesen Varianten die umgebende Luft und die Zirkulation innerhalb des Gehäuses aus, damit der Prozessor nicht überhitzt.
Der Vorteil bei einem passiven Kühler besteht darin, dass keine zusätzliche Geräuschkulisse durch einen Ventilator entsteht und der Computer dadurch eine geringe Geräuschentwicklung aufweist.
Besonders leistungsfähige CPUs produzieren allerdings so viel Abwärme, dass diese aktiv vom Prozessor und Kühlkörper abtransportiert werden muss, um eine ausreichende Kühlleistung zu gewährleisten. Hier kommen aktive Kühler zum Einsatz, die mit einem oder zwei Lüftern an den Kühlrippen dafür sorgen, die Hitze vom Prozessor abzuleiten.
5. Geräuschentwicklung
ie Geräuschentwicklung spielt bei CPU-Kühlern eine wesentliche Rolle, da hörbare Lüftergeräusche am Arbeitsplatz auf Dauer störend sein können. Hierbei haben besonders große Gebläse mit verhältnismäßig großem Durchmesser den Vorteil, leiser als Modelle mit geringem Durchmesser zu sein. Der Grund: Große Gebläse müssen sich weniger oft als kleine drehen, um dieselbe Kühlleistung zu erbringen.
Bevorzugen Sie ein möglichst leises PC-System, sollten Sie auf Bauweisen zurückgreifen, die für einen leisen Betrieb konzipiert sind. Hierzu bieten Hersteller oft spezielle Modelle an, welche diesen Ansprüchen mithilfe einer bestimmten Konstruktion genügen.
Großer und kleiner CPU-Lüfter im direkten Vergleich:

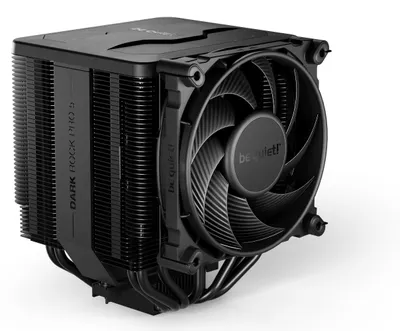

| be quiet! Dark Rock Pro 3 | Xilence Kühllüfter | |
|---|---|---|
| Maße (H x B x T) | 15 x 13,7 x 16,3 cm | 9,5 x 6,6 x 9,5 cm |
| Lüfter Durchmesser | 12 cm | 9,5 cm |
| Minimale Drehzahl | 1400 RPM | 900 RPM |
| Maximale Drehzahl | 1700 RPM | 1400 RPM |
| Geräuschpegel (je nach Drehzahl) | 13 bis 26 dB | 14 bis 33 dB |
6. Wasserkühlung
Die Alternative zu einer herkömmlichen Kühlung ist eine Wasserkühlung. Hierbei wird ein Wasserkreislauf innerhalb des PC-Gehäuses aufgebaut, mit dem die CPU verbunden ist – optional können auch weitere Hardwareteile wie Grafikkarten eingebunden werden. Die Wasserströmung sorgt für den effektiven Abtransport entstehender Hitze und wird im Radiator durch Lüfter abgekühlt. Eine Wasserkühlung kommt vor allem in Hochleistungsrechnern zum Einsatz, die eine sehr hohe Kühlleistung erfordern. Außerdem verringert sich die Geräuschkulisse des Computersystems deutlich, da sämtliche Gebläse durch die lautlose Wasserkühlung ersetzt werden.

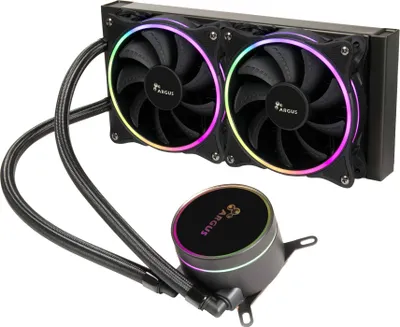

Wasserkühlung mit Radiator und Kontaktfläche für die CPU.
7. FAQ
Welchen Kühler benötige ich?
Das hängt sowohl vom Modell des Prozessors ab als auch von der Auslastung der CPU. Haben Sie einen leistungsfähigen Prozessor mit rund 200 Watt Leistung, entsteht sehr viel Hitze. Daher benötigen Sie eine Kühlung mit maximaler Leistung.
Verwenden Sie allerdings ein stromsparendes Modell ab 13 Watt, reicht eine normale (passive) Kühlung völlig aus. Achten Sie auch auf die Maße des Kühlkörpers. Diese reichen von fünf Zentimetern bis hin zu mehr als 16 Zentimetern. Im Gehäuse muss entsprechend viel Platz zur Verfügung stehen.
In welche Richtung soll der Lüfter bei der Montage weisen?
Bei der Montage des Gebläses haben Sie die Möglichkeit dieses so einzubauen, dass es entweder die Kühlrippen anbläst oder die Luft davon weggetragen wird. Achten Sie darauf, dass der Kühlkörper angeblasen wird. Die Laufrichtung muss daher nach links erfolgen.
Welcher Kühler passt auf mein Board?
Für die richtige Passgenauigkeit benötigen Sie die Bezeichnung des Sockels, auf dem der Prozessor befestigt wird. Da die Sockel unterschiedliche Maße und Bohrungen aufweisen, müssen die Werte unbedingt übereinstimmen. Ansonsten ist eine Montage nicht möglich.
