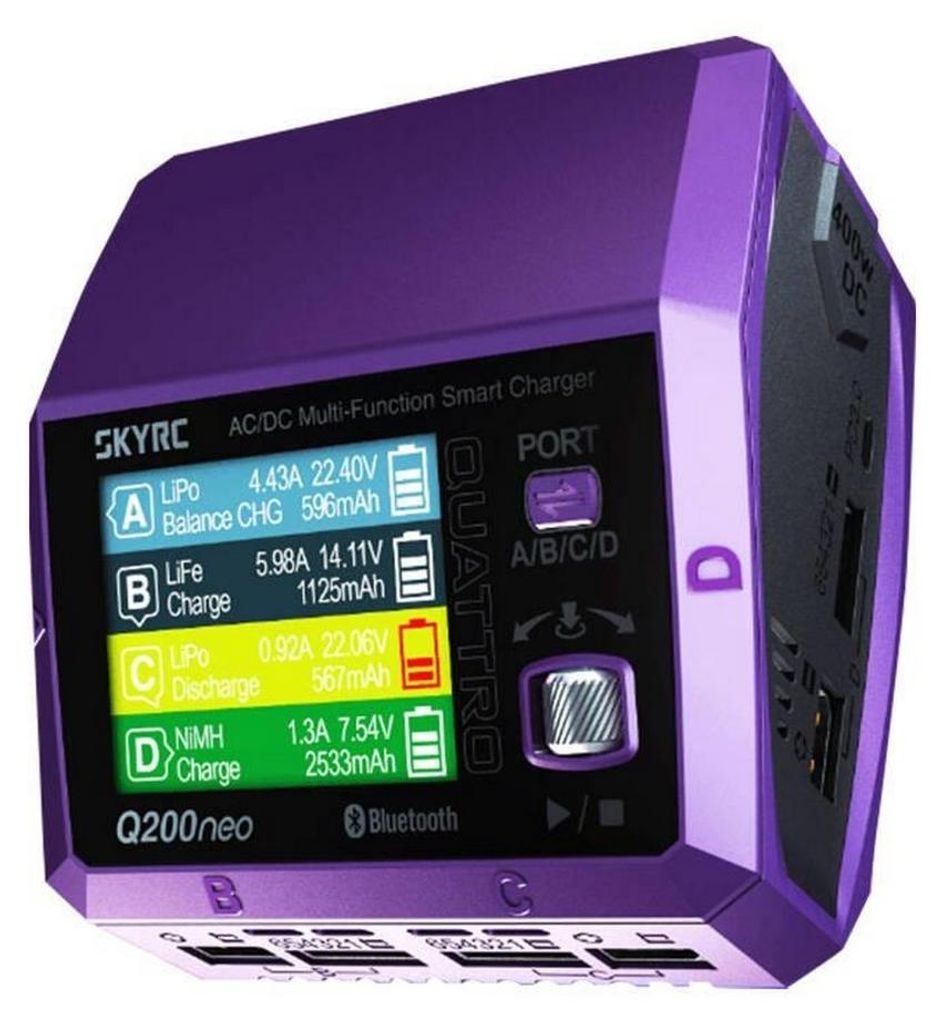

SkyRC - SK-100197-01 - Ladegerät

SkyRC Q200neo Ladegerät – Das innovative SkyRC Q200neo Ladegerät ist die perfekte Wahl für jeden RC-Enthusiasten. Es ermöglicht das gleichzeitige Laden von bis zu vier Akkus und kann sowohl mit Gleich- als auch mit Wechselstrom betrieben werden. Mit einer Leistung von bis zu 400 W und einem integrierten, hochpräzisen Balancer, der den Spannungsausgleich im Bereich von ±0,02 V optimiert, ist es trotz seiner hohen Leistungsfähigkeit überraschend klein und tragbar. Das Q200neo Ladegerät lädt Akkus verschiedener chemischer Zusammensetzungen, wie z. B. LiPo, LiFe, Li-Ion, LiHV, Blei, NiMH und NiCd. Das bedeutet, Sie sind für jede Situation gerüstet – egal ob RC-Profi oder Anfänger. Auch Überhitzung ist kein Problem. Das Ladegerät verfügt über ein fortschrittliches Kühlsystem mit Lüfter, das für effiziente Wärmeableitung und optimale Betriebstemperaturen sorgt.

2-Wege-Stromversorgung

Genießen Sie maximale Flexibilität – ob in der Garage oder im Gelände. Das Ladegerät ermöglicht den Wechselstrom- (AC) und Gleichstrombetrieb (DC) und ist somit für verschiedenste Einsatzszenarien geeignet. Im AC-Modus erreicht das Gerät eine Leistung von bis zu 200 W, im DC-Modus sogar beeindruckende 400 W. Mit bis zu 100 W pro Anschluss laden Sie Ihre Akkus in Rekordzeit.

Intelligente Stromverteilung

Bei Verwendung von Netzstrom und nur zwei Anschlüssen liefert das Ladegerät die maximal mögliche Leistung. Werden hingegen alle vier Anschlüsse genutzt, wird die Energie dynamisch und intelligent verteilt. Sobald ein Akku geladen ist, lädt das Q200neo die restlichen Akkus noch schneller. So können Sie in nahezu jeder Situation auf optimale Ladeeffizienz zählen.

Entladefunktion und digitales Netzteil

Ob Sie Ihre Akkus für die Lagerung vorbereiten, ihre Spannung ausgleichen oder sie nach Gebrauch entladen möchten – das SkyRC-Ladegerät ist die Lösung! Das Gerät ermöglicht eine schnelle und sichere Entladung mit bis zu 25 W. So können Sie die Leistungsfähigkeit Ihrer Akkus optimal erhalten und ihre Lebensdauer verlängern. Das Q200neo ist zudem ein vielseitiges digitales Netzteil mit vier Ausgängen. Es ermöglicht die Einstellung der Spannung von 1–30 V in 0,1-V-Schritten. Auch der Strom lässt sich präzise von 0,1 A bis 10 A einstellen. Ideal für vielfältige Test- und Prototyping-Anwendungen im RC-Modellbau!

Durchdachtes Design

Beeindruckende Leistung, bis zu 4 unabhängige Akkuladeanschlüsse und Dual-Mode-Netzteil – alles in einem handlichen, kompakten Design. Das Ladegerät Q200neo ist bis zu 60 % leichter als sein Vorgänger, das Q200. Es besticht zudem durch sein modernes Design und seine markante Farbe. Darüber hinaus verwendet das Produkt ein spezielles MCU-Modul, das den Ladevorgang präzise steuert und so Energieverluste minimiert. Es ist unter anderem gegen Kurzschluss, Überhitzung und Überspannung geschützt, und sein Gehäuse besteht aus flammhemmendem Material.

Zusätzliche Funktionen

Das Ladegerät ist mit einem zusätzlichen USB-C-Anschluss ausgestattet, der PD 3.0 20W Schnellladen unterstützt. So können Sie Ihr Smartphone, Tablet oder sogar Ihren Laptop im Handumdrehen aufladen! Das Modell Q200neo verfügt außerdem über einen integrierten ARM-Mikrocontroller mit 200 MHz, dank dessen die Oversampling-Technologie die ADC-Auflösung auf 16 Bit verbessert. Darüber hinaus ermöglicht ein effizienter PID-Regler eine präzise Stromanpassung und erhöht so die Ladegeschwindigkeit. Das Ladegerät ist auch auf Reisen praktisch – dank des universellen Spannungseingangs benötigen Sie im Ausland keinen 110V-220V-Konverter!

Komfortable Bedienung

Das Ladegerät ist sehr einfach und benutzerfreundlich. Die übersichtliche Benutzeroberfläche ist in mehreren Sprachen verfügbar, darunter Englisch und Französisch. Die komfortable Steuerung des Geräts erfolgt über die zugehörige Charge Master App, die auf einem Computer oder Smartphone installiert werden kann. Mit ihr lassen sich beispielsweise Ladeparameter anpassen, der Akkuzustand überprüfen und die Ladesoftware aktualisieren. Das Modell Q200neo kann auf zwei Arten mit Geräten verbunden werden – per USB-C-Kabel oder kabellos via Bluetooth. Lieferumfang: Ladegerät, Netzkabel, Bedienungsanleitung, Hersteller: SkyRC, Modell: Q200neo, Displaytyp: TN, Displaygröße: 2,8″

Aktive Bildschirmfläche

43,2 x 57,6 mm

Bildschirmauflösung

240 x 320 Pixel

Anzahl der Farben

• 262.000
• Gleichstrom-Eingangsspannung
• 10–30 V

Das SKY RC Q200neo 400W Vierkanal-Ladegerät wurde entwickelt, um alles, was zum gleichzeitigen Laden von vier Akkus benötigt wird, "unter einem Dach" zu vereinen, einschließlich eines Netzteils, mit einfacher Bedienung und der Möglichkeit, mit der SkyCharger-App zu kommunizieren.

Die intelligente Software bietet die üblichen Funktionen und ist für den praktischen Anwender gedacht, der das Ladegerät zum Laden von Batterien kauft, ermöglicht aber auch die Steuerung und Überwachung des Ladevorgangs am PC oder in der SkyCharger-App auf einem Smartphone über Bluetooth:

• programm für neue Typen von "Hochvolt"-LiHV-Akkus mit einer Klemmenspannung zum Laden von bis zu 4,35 V
• einstellung der Endspannung für das Laden und Entladen von Lithium-Batterien (ermöglicht das schonende Laden, das Flieger mögen, oder umgekehrt das Überladen, das "Autofahrer" mögen - max. 4,22 V für LiPo, 4,12 V für Li-Ion, 3,67 V für LiFe, 4,37 V für LiHV mit aktueller Firmware)
• programme zum Laden von wartungsfreien AGM-Blei-Säure-Batterien und zum Laden von Blei-Säure-Batterien bei niedrigen Temperaturen
• messung der Gesamtspannung und der Einzelzellenspannung (bei Lithiumbatterien) auch außerhalb des Lade-/Entladevorgangs
• messung des Innenwiderstandes des gesamten Satzes und einzelner Zellen (bei Lithiumbatterien)

Übersicht der Grundfunktionen und Parameter

• Eingangsspannung 10 - 30 V DC (um die volle Leistung des Ladegerätes nutzen zu können, sollte die Stromversorgung mindestens 24 V liefern)
• Netzversorgung 100-240 V/50-60 Hz
• Zum Laden und Entladen von 2 - 15 NiCd/NiMH-Zellen, 1 - 6 Li-Ion/Li-Poly/Li-Fe/LiHV-Zellen oder 6/12/24 V Flüssigelektrolyt-Bleisäure- und wartungsfreien AGM-Batterien
• Einstellbarer Ladestrom 0,1 A - 10,0 A
• Einstellbarer Entladestrom (0,1 A - 2,0 A)
• Max. Gesamtladeleistung 200 W bei Netzbetrieb (2 Kanäle max. 2x 100 W, 3 Kanäle max. 3x 66 W, 4 Kanäle max. 4x 50 W) oder 4x 100 W bei Gleichstrombetrieb
• Max. Entladeleistung 5 W
• Ladeabschluss durch automatische Delta-Peak-Ladung für NiCd- und NiMH-Akkus
• Lithium- und Pb-Batterien werden nach der Methode "konstanter Strom/konstante Spannung" geladen
• Einstellbare Delta-Peak-Erkennungsempfindlichkeit für NiCd- und NiMH-Akkus
• Einstellbare Endspannung für das Laden und Entladen von Lithium- und Blei-Säure-Batterien
• Wiederholte Lade-/Entlade- oder Entlade-/Ladezyklen für NiCd- und NiMH-Batterien, bis zu 3 Zyklen
• Drei Lademodi für Lithiumbatterien - normale Ladung, Ausgleichsladung und Speicherladung/-entladung
• Drei Lademodi für Blei-Säure-Batterien - für normale Blei-Säure-"Autobatterien", für AGM-Blei-Säure-Batterien (Batterien mit Elektrodenseparator aus mit Elektrolyt gefüllten Glasfasern) und zum Laden von Blei-Säure-Batterien bei niedrigen Temperaturen (-20°C bis +5°C).
• Beendigung des Ladevorgangs bei Überschreitung der eingestellten Zeit oder der abgegebenen Ladung.
• Messung der Gesamtspannung des Gerätes und der einzelnen Zellen (bei Lithiumbatterien)
• Messung des Gesamtinnenwiderstandes des Satzes und der einzelnen Zellen (bei Lithiumbatterien)
• Bluetooth 5.0-Modul für die drahtlose Kommunikation mit der SkyCharger-App
• USB-C-Anschluss mit optionaler Funktion - für Firmware-Update und Steuerung des Ladegeräts und Überwachung des Ladefortschritts auf einem PC im Charge Master oder als Strom-/Ladequelle für mobile Geräte
• Hintergrundbeleuchtetes LCD-Display mit einfacher und klarer Menü- und Parameteranzeige während des Lade-/Entladevorgangs
• Eine Reihe von Warntexten trägt zum sicheren Betrieb bei - falsche Eingangsspannung, falsche Verdrahtung, ungeeignete Batterie oder Batteriezustand, falsche Polarität am Ausgang, etc.
• Schutz gegen Überpolarität und Kurzschluss am Ausgang.
• Lüfter für Zwangskühlung.
• Kompaktes Kunststoffgehäuse, geringe Größe
• Eingebautes Netzgerät.

Das Ladegerät ist in allen Kanälen mit XT60-Ausgangsbuchsen und Universalbuchsen für JST-XH-Servicestecker ausgestattet, die den direkten Anschluss von Akkustromkabeln und JST-XH-Servicesteckern der Sets 2-6S ermöglichen - wenn Sie Sets mit XT60- und JST-XH-Steckern verwenden, verzichten Sie komplett auf Ladekabel und Adapter. Für den Anschluss von Service-Steckern anderer Systeme können Sie handelsübliche Sky RC- oder RC-System-Adapter verwenden.

Hinweis: Das Ladegerät verwendet eine Klemmenspannung von 2,40 V/Zelle beim Laden von Blei-Säure-Batterien (bzw. 2,46 V/Zelle im AGM- und Kaltladeprogramm) - daher ist es zum Laden von herkömmlichen Blei-Säure-Batterien (Autobatterien) und Umschaltventil-Gel-Batterien geeignet. Es eignet sich nicht zum Laden von gasdichten Gel-Batterien, die nicht mit mehr als 2,30 V/Zelle geladen werden dürfen.

Das Ladegerät-Kit enthält: Ladegerät Q200neo, Netzkabel, Anleitung.

Eingangsspannung (Autobatterie - DC) [V]	11 - 30
Eingangsspannung (Netz - AC) [V]	100 - 240
Ladestrom [A]	0.1 - 10
Entladestrom [A]	0.1 - 2
Anzahl der Kanäle	4
NiCd [Art.]	2 - 15
NiMH [Art.]	2 - 15
Li-Po [Art.]	1 - 6
Li-Ion [Art.]	1 - 6
Li-Fe [Art.]	1 - 6
Li-HV [Art.]	1 - 6
Pb [Art.]	1 - 10
Ausgleichsvorrichtung	Ja
Ladeleistung (externe Stromversorgung) [W]	100
Ladeleistung (Netzstrom/Gesamt) [W]	200
Entladeleistung [W]	5
Ausgleichsstrom [mA]	800
Ausgangsspannung (USB-Ausgang - QC3.0/PD) [V]	5 - 12
Ausgangsstrom (USB-Ausgang - QC3.0/PD) [A]	1.5 - 3
Länge [mm]	123
Breite [mm]	119
Höhe [mm]	78
Gewicht [g]	680

Das SkyRC Q200neo ist im Grunde das, was passiert, wenn man ein Ladegerät konsequent weiterdenkt: vier unabhängige Kanäle, hohe Leistung und maximale Kontrolle in einem kompakten System. Statt Akkus nacheinander zu laden, arbeitet dieses Gerät parallel – und spart dir damit genau das, was im FPV-Hobby oft am knappsten ist: Zeit. Mit bis zu 400W Leistung im DC-Betrieb (4×100W) und 200W über AC kannst du vier Akkus gleichzeitig laden – völlig unabhängig voneinander. Unterschiedliche Zellzahlen, verschiedene Akkutypen, individuelle Ladeprofile: Alles parallel möglich. Das ist kein Komfort-Feature, das ist Workflow-Optimierung. Der Balancerstrom von bis zu 800mA pro Zelle sorgt dafür, dass die Zellspannungen schnell und sauber angeglichen werden. Kombiniert mit präziser Spannungsüberwachung entsteht ein Ladevorgang, der nicht nur schnell, sondern auch akkuschonend ist. Was früher mehrere Stunden dauerte, passiert jetzt in einem Bruchteil der Zeit. Die Bedienung erfolgt über ein modernes Interface mit 2.8' Farbdisplay und klar strukturierter Menüführung. Wer tiefer einsteigen will, nutzt die Charger Master Software am PC oder steuert das Gerät bequem per Bluetooth über das Smartphone. Physikalisch betrachtet ist das Ganze ziemlich elegant: Energie rein, Energie raus – aber kontrolliert, verteilt und optimiert. Genau das unterscheidet ein gutes Ladegerät von einem sehr guten. Technische Daten Allgemein Modell: SkyRC Q200neo Typ: 4-Kanal Ladegerät Bedienung: Gerät, PC (USB) & Smartphone (Bluetooth) Software: Charger Master Leistung AC Ladeleistung: max. 200W (dynamisch verteilt) DC Ladeleistung: max. 400W (4×100W) Ladestrom: 0.1 – 10A (pro Kanal) Entladen Entladestrom: 0.1 – 2.0A (pro Kanal) Entladeleistung: 5W (Hauptanschluss) bis zu 25W (Balanceport, LiPo 6S) Balancing Balancerstrom: max. 800mA pro Zelle Eingangsspannung AC: 100–240V DC: 10–30V Akkutypen LiPo / LiIon / LiFe (LiXX): 1–6S NiMH / NiCd (NiXX): 2–15S Pb: 2–20V Display & Gehäuse Display: 2.8' TN Farbdisplay (240×320px, 262K Farben) Gehäuse: PC-ABS V0 (flammhemmend) Maße & Gewicht Abmessungen: 123 × 119 × 78 mm Gewicht: 680 g Features 4 unabhängige Ladekanäle Gleichzeitiges Laden unterschiedlicher Akkus Bluetooth-Steuerung per App PC-Anbindung & Firmware-Updates Re-Peak Modus für NiMH/NiCd Erweiterbar mit PD3.0 für externe Geräte
