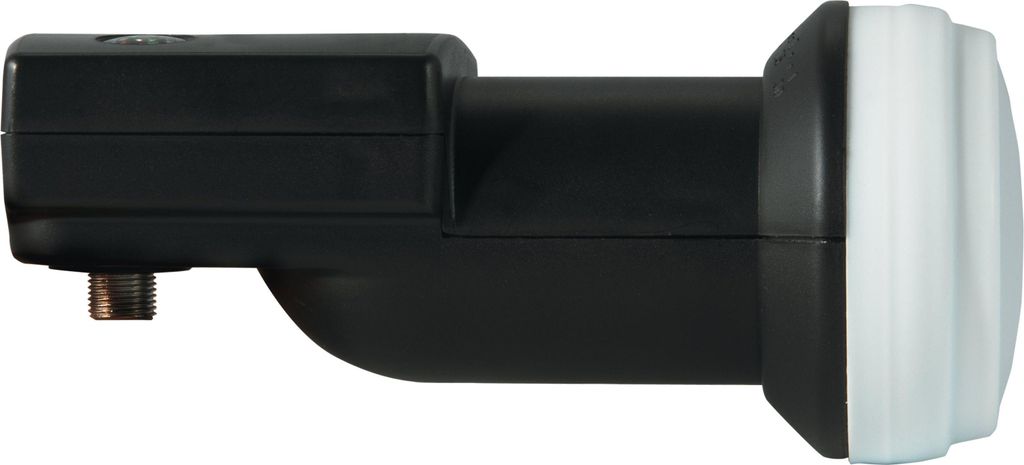

TechniSat Universal-V/H-LNB mit Satfinder | LNB mit 1 Legacy-Ausgang | schwarz

Das LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden. Es ist für den Einteilnehmerbetrieb ausgelegt (Single-LNB) und verfügt über einen (Signal-)Ausgang und kann direkt an einen Receiver angeschlossen werden. Das integrierte Levelmeter und der Kompass macht das LNB perfekt zur Nutzung im Camping- und Karavanbereich. Hiermit ist eine schnelle Ausrichtung der Antenne auf den zu empfangenden Satelliten möglich. Durch seine Bauart ist das Universal-V/H-LNB gegen Störungen durch LTE-Mobilfunk geschützt .

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -10 ... 60 °C
• Luftfeuchtigkeit: 10 ... 95 %

Lokal Oscillator

• Low-Band: 9,75 GHz
• High-Band: 10,6 GHz
• Genauigkeit: ± 1 MHz
• Temperaturdrift: ± 2,5 MHz
• Phasenrauschen: -75 dB Carrier/Hz @10kHz

LNB-Steuerung

• Vertikal: 12 ... 14,5 V
• Horizontal: 16 ... 20 V
• Bandumschaltung: 22 kHz

Ausgangsfrequenzbereich

• Low-Band: 950 ... 1.950 MHz
• High-Band: 1.100 ... 2.150 MHz

Bedienung/Komfort

• SAT-Finder: Ja

Eingangsfrequenzbereich

• Low-Band: 10,7 ... 11,9 GHz
• High-Band: 11,7 ... 12,75 GHz

Geeignet für

• Anzahl Orbitpositionen: 1
• Anzahl Teilnehmer: 1

Technische Daten

• Impedanz: 75 ?
• Anschluss-Typ: F-Buchse
• Verstärkung: 56 ... 65 dB
• Feedaufnahme: 40 mm
• Ausgänge: 1

Top-Ausstattung

• Top-Ausstattung: Für 1 Teilnehmer
• Top-Ausstattung: F-Anschluss
• Top-Ausstattung: Feed-ø 40 mm
• Top-Ausstattung: Integriertes Levelmeter und Kompass
• Top-Ausstattung: LTE-Störsicher
• Top-Ausstattung: Optimiert für Camping: Schnelle Ausrichtung durch integriertes Levelmeter und Kompass

Rauschmaß

• Rauschmaß: typ. 0,9 dB

Stromversorgung

• LNB-Spannungsversorgung: 12 ... 20 V
• Stromverbrauch: max. 150 mA
