TechniSat UNYSAT Universal-Quattro-LNB | Digital-LNB für Multischalterverteilung

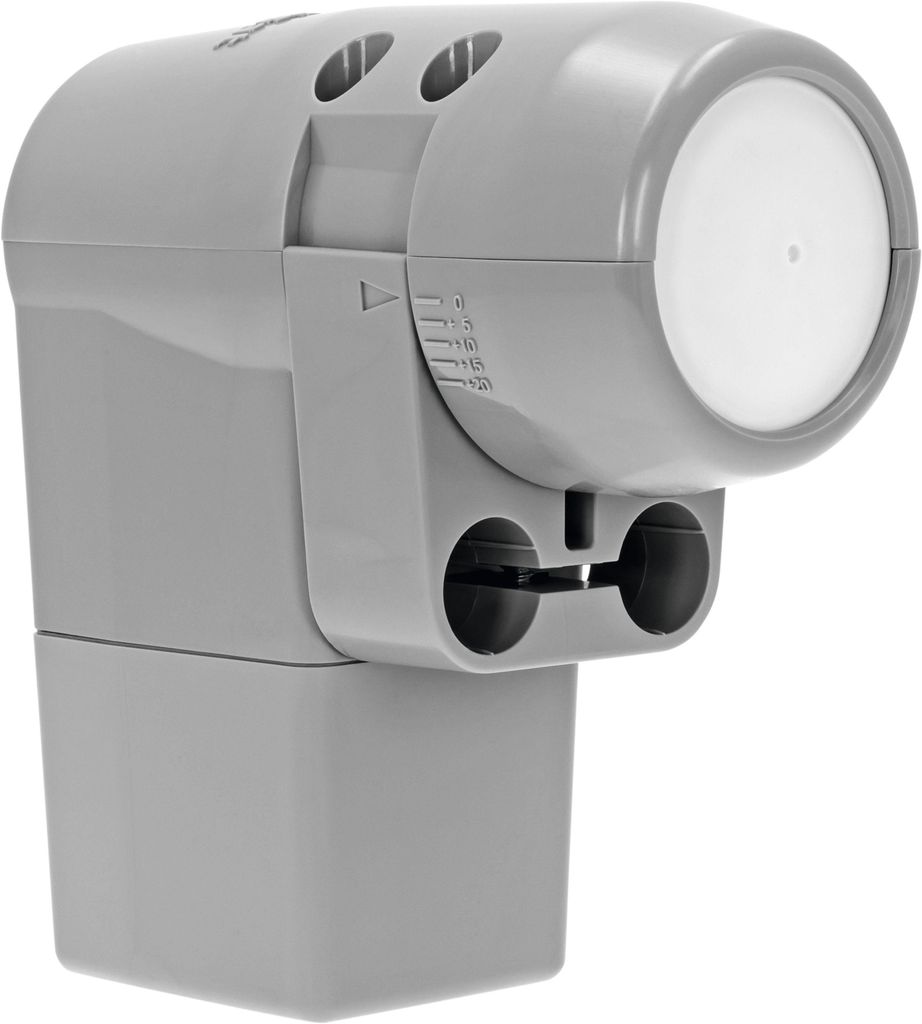

TechniSat UNYSAT Universal-Quattro-LNB

Das UNYSAT Universal-Quattro-LNB passt auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Dieses LNB verfügt über vier Ausgänge und ist speziell für den Einsatz in Mehrteilnehmeranlagen konzipiert, in denen eine Verteilung über Multischalter oder TECHNIROUTER erfolgt. Ein Sat-Receiver oder Smart-TV kann nicht direkt angeschlossen werden.

Durch seine Bauart ist das UNYSAT Universal-Quattro-LNB gegen Störungen durch LTE-Mobilfunk geschützt.

Produkthighlights:

• Für Multischalterverteilung
• Spezielles Wetterschutzgehäuse
• Passend für alle TechniSat SATMAN Spiegel
• Einfache und schnelle Montage
• LTE-Störsicher

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -40 ... 70 °C
• Luftfeuchtigkeit: 10 ... 95 %

Lokal Oscillator

• Low-Band: 9,75 GHz
• High-Band: 10,6 GHz
• Genauigkeit: ± 1 MHz
• Temperaturdrift: ± 2,5 MHz
• Phasenrauschen: -85 dB Carrier/Hz @10kHz

LNB-Steuerung

• Bandumschaltung: 22 kHz
• Vertikal: 11,5 ... 14,5 V
• Horizontal: 16 ... 19 V

Ausgangsfrequenzbereich

• Low-Band: 950 ... 1.950 MHz
• High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich

• Low-Band: 10,7 ... 11,7 GHz
• High-Band: 11,7 ... 12,75 GHz

Geeignet für

• Anzahl Orbitpositionen: 1

Technische Daten

• Ausgänge: 4
• Feedaufnahme: Für SATMAN
• Skew: -20 ... 20 °
• Impedanz: 75 ?
• Anschluss-Typ: F-Buchse
• Verstärkung: 60 ... 67 dB

Top-Ausstattung

• Top-Ausstattung: Für Multischalterverteilung
• Top-Ausstattung: Spezielles Wetterschutzgehäuse für die hervorragende Empfangselektronik
• Top-Ausstattung: Passend für alle TechniSat SATMAN Spiegel
• Top-Ausstattung: Einfache und schnelle Montage ohne Halteschelle
• Top-Ausstattung: LTE-Störsicher

Rauschmaß

• Rauschmaß: typ. 0,75 dB

Stromversorgung

• LNB-Spannungsversorgung: 11,5 ... 19 V
• Stromverbrauch: 200 mA
