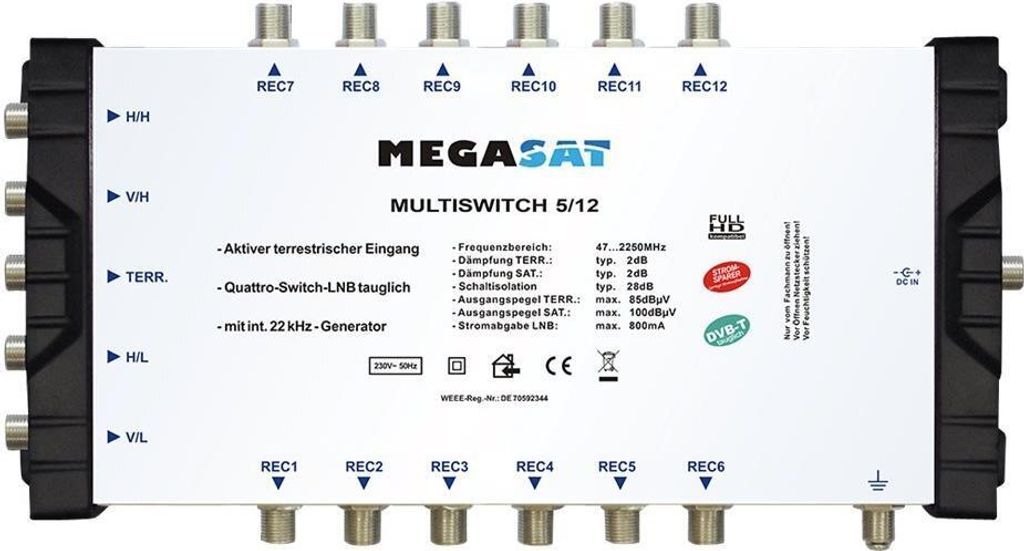

Megasat 5/12 Multischalter

Empfang von 1 Satellit für 12 Teilnehmer

Der Multischalter ist für den Empfang von einem Satelliten für bis zu 12 Teilnehmer geeignet (SD und HD Programme). Die Megasat Multischalter-Serie ist mit neuester Technik ausgestattet. Alle Schalter sind Quad und Quattro LNB tauglich und ermöglichen Ihnen den Multischalter auch nachträglich in ein vorhandenes System einzubinden. Geringe Dämpfung und hohe Entkopplung der Empfangsebenen sorgen für höchste Bild- und Tonqualität auch bei langen Kabelwegen. Der Multischalter wird zwischen den LNB Ausgängen und den jeweiligen Receivern geschaltet und übertragt die gebündelten Empfangsebenen über eine Koaxialleitung. Zusätzlich können Sie eine DVB-T Antenne anschließen, um auch terrestrische Signale mit einzubinden.

Ausstattungsmerkmale

• Eingänge DVB-S: 1x HH / 1x HL / 1x VH / 1x VL
• Eingänge DVB-T: 1
• Ausgänge DVB-S: 12
• Frequenzbereich DVB-S: 950 – 2250 MHz
• Frequenzbereich DVB-T: 47 – 862 MHz
• Dämpfung DVB-S: 2 dB
• Dämpfung DVB-T: 2 dB
• Schaltisolation: 28 dB
• Entkopplung DVB-S: 30 dB
• Entkopplung DVB-T: 25 dB
• Ausgangspegel: DVB-S 100 dBµV
• Ausgangspegel DVB-T: 85 dBµV
• Stromabgabe LNB: max. 800 mA
• Externes Netzteil

• mit

Megasat Multischalter 5/12

Der Megasat Multischalter 5/12 ist die ideale Lösung für den Empfang eines Satelliten für bis zu 12 Teilnehmer. Mit modernster Netzteiltechnologie und hochwertigen Komponenten bietet er eine exzellente Bild- und Tonqualität sowie eine effiziente Energieversorgung.

Produktmerkmale:

• Hochwertiger Multischalter inklusive terrestrischer Antenneneingang
• Höchste Bild- und Tonqualität durch geringste Dämpfung und hohe Entkopplung der Empfangsebene
• Geringe Stromaufnahme durch modernste Netzteiltechnologie
• Empfang von einem Satelliten für bis zu 12 Teilnehmer
• Inkl. Netzteil

Technische Daten
Frequenzbereich DVB-S/S2	950 - 2250 MHz
Frequenzbereich DVB-T/T2	47 - 862 MHz
Dämpfung DVB-S/S2	2 dB
Dämpfung DVB-T/T2	2 dB
Schaltisolation	28 dB
Entkopplung DVB-S/S2	30 dB
Entkopplung DVB-T/T2	25 dB
Ausgangspegel DVB-S/S2	100 dBµV
Ausgangspegel DVB-T/T2	85 dBµV
Stromabgabe LNB	Max. 800 mA
Netzteil	AC 90260 V, DC 18 V, 4763 Hz
Betriebstemperatur	-20°C +50°C
Eingänge
1x DVB-S/S2	Horizontal High
1x DVB-S/S2	Horizontal Low
1x DVB-S/S2	Vertikal High
1x DVB-S/S2	Vertikal Low
1x DVB-T/T2	-
1x DC In	-
Ausgänge
12x DVB-S/S2	Zum Receiver
Logistische Daten
Abmessungen	230 x 135 x 50 mm (B/H/T)
Gewicht	501 g

Anzahl der Eingänge:

5 Eingänge

Anzahl der Ausgänge:

12 Ausgänge

Eingangsspannung:

90-260 V

Eingangsfrequenz:

47-63 Hz

Betriebstemperatur:

-20 - 50 °C

Breite:

135 mm

Tiefe:

230 mm

Höhe:

50 mm

Gewicht:

501 g

Verpackungsbreite:

297 mm

Verpackungstiefe:

133 mm

Verpackungshöhe:

56 mm

Paketgewicht:

600 g

Megasat Multiswitch 5/12 - Multiswitch Satelliten-/terrestrisches Signal (600205)

Der MEGASAT Multischalter 5/12 0600205 bietet erstklassige Bild- und Tonqualität für bis zu 12 Teilnehmer, ideal für den Empfang von Full-HD und 4K. Dank modernster Netzteiltechnologie überzeugt er durch eine geringe Stromaufnahme. Mit einem zusätzlichen terrestrischen Antenneneingang und einer kompakten Bauweise ist er die perfekte Wahl für anspruchsvolle Nutzer. Frequenzbereiche: SAT 950...2250 MHz, Terrestrisch 47...862 MHz. Features: - Bis zu 12 Teilnehmer - Full-HD und 4K - Geringe Stromaufnahme - Zusätlicher terrestrischer Antenneneingang - Kompaktes Design Technische Daten: - Frequenzbereich SAT: 950...2250 MHz - Frequenzbereich Terrestrisch: 47...862 MHz - Verstärkung SAT: 8 dB - Verstärkung Terrestrisch: 8 dB - Schaltisolation V/H Umschaltung: 28 dB - Schaltisolation SAT-Eingang: 30 dB - Schaltisolation SAT-Ausgang: 25 dB - Schaltisolation Terr.-Ausgang: 30 dB - Entkopplung SAT: 30 dB - Entkopplung Terrestrisch: 30 dB - Rückflussdämpfung SAT-Eingang: 10 dB - Rückflussdämpfung Terr.-Eingang: 10 dB - Rückflussdämpfung SAT-Ausgang: 8 dB - Rückflussdämpfung Terr.-Ausgang: 10 dB - Ausgangspegel SAT: 105 @ 35 dB IMA3 / EN50083-3 - Ausgangspegel Terrestrisch: 85 @ 60 dB IMA3 / EN50083-5 - Steuerungsspannung Vertikal: 10...14.5 V - Steuerungsspannung Horizontal: 15.5...20 V - Schaltbefehle: 13 V, 18 V, 13 V / 22 KHz, 18 V / 22 KHz - Kasskadierbar: nein - Betriebstemperatur: -20° C...+50° C - Spannungsversorgung: 100...240 V / DC 18 V, 1A - Eingänge: 1x SAT (Horizontal High)/1x SAT (Horizontal Low)/1x SAT (Vertikal High)/1x SAT (Vertikal Low)/1x Terrestrisch/1x DC In - 12x SAT (zum Receiver) - Maße (LxBxH): 224x50x130 mm Lieferumfang: - 1x Multischalter 5/12 - 1x Externes Netzteil - 1x Bedienungsanleitung
