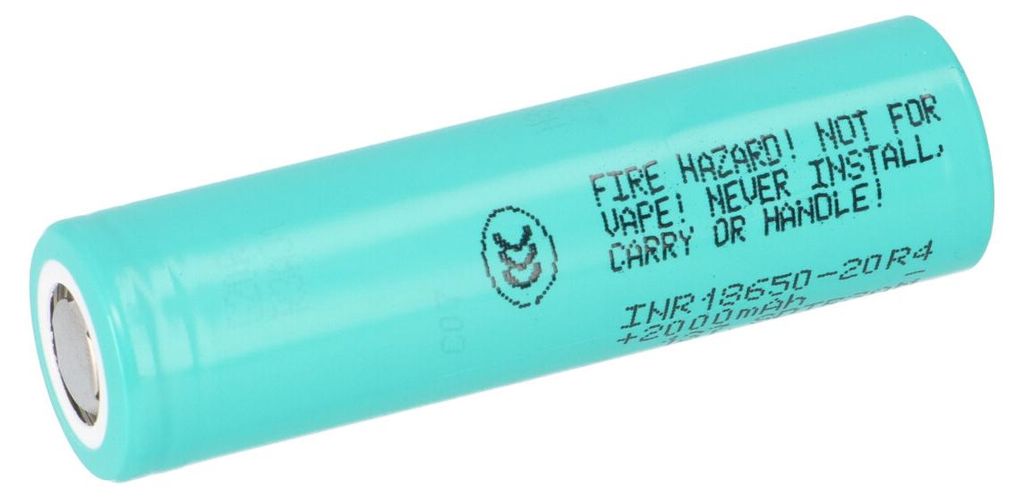

Samsung INR18650-20R: 2000-mAh-Industriezelle mit Flat Top
Der Samsung INR18650-20R ist eine wiederaufladbare 18650-Lithium-Ionen-Industriezelle in der Ausführung Flat Top. Jede Zelle besitzt 3,6 V Nennspannung und 2000 mAh Kapazität. Das Modell ist für leistungsorientierte Anwendungen in fachgerecht ausgelegten Akkupacks konzipiert, beispielsweise für Elektrowerkzeuge.
Die passende Ausführung wählen
Die Flat-Top-Ausführung besitzt einen flachen Pluspol und ist für die entsprechende industrielle Kontaktierung vorgesehen. Prüfen Sie vor dem Kauf, ob die Konstruktion eine Flat-Top-Zelle, eine erhöhte Kontaktkappe oder eine Lötfahne verlangt.
Einsatzbereiche und Kaufentscheidung
Die INR18650-20R kommt als Komponente für professionell entwickelte Lithium-Ionen-Akkupacks und Systeme mit höherem Leistungsbedarf infrage. Ihre Eignung hängt von den elektrischen und thermischen Anforderungen der konkreten Konstruktion ab. Die geringere Kapazität gegenüber manchen High-Energy-Zellen ist bei der Laufzeitplanung zu berücksichtigen.
Ein Austausch gegen andere 18650-Typen ist nur nach technischem Abgleich möglich: Zellchemie, Ladeprofil, Strombedarf, Maße, Anschluss, Polung, Temperaturüberwachung und Gerätefreigabe müssen passen. Die Modellkennung INR18650-20R bezeichnet die Rohzelle; Flat Top, U- und Z-Lötfahne beschreiben die jeweilige Anschlussausführung.
Technische Daten
| Zellhersteller / Modell | Samsung SDI / INR18650-20R |
|---|
| Artikelnummer | 27363 |
|---|
| Baugröße / Technologie | 18650 / wiederaufladbare Lithium-Ionen-Zelle |
|---|
| Anschlussausführung | Flat Top |
|---|
| Stückzahl | 1 |
|---|
| Nennspannung je Zelle | 3,6 V |
|---|
| Standard-Entladekapazität je Zelle | mindestens 2000 mAh bei 0,4 A bis 2,5 V, Raumtemperatur |
|---|
| mindestens 1950 mAh unter den angegebenen Prüfbedingungen |
|---|
| Rechnerische Nennenergie je Zelle | 7,2 Wh (3,6 V × 2,0 Ah) |
|---|
| Maximale Rohzellabmessungen (Ø × H) | 18,40 × 65,00 mm |
|---|
| Rohzellgewicht | maximal 45 g |
|---|
| Ladeverfahren / Ladeschlussspannung | CC-CV / 4,20 V |
|---|
| Standardladung | |
|---|
| Entladeschlussspannung | 2,5 V |
|---|
| Maximaler kontinuierlicher Entladestrom der Rohzelle | 20 A bei Raumtemperatur laut Samsung-Spezifikation vom 06.03.2020; System- und Temperaturgrenzen beachten |
|---|
| Ladetemperatur (Umgebung) | |
|---|
| Entladetemperatur (Umgebung) | −20 bis +60 °C; zusätzlich Zelloberflächentemperatur überwachen |
|---|
| Schutzanforderung | Externe geeignete Schutzschaltung und Temperaturüberwachung im System erforderlich |
|---|
Was bedeutet Hochstrom bei dieser Zelle?
Dieser Wert setzt eine geeignete Systemauslegung und die Einhaltung sämtlicher Temperatur- und Schutzgrenzen voraus. Er ist keine pauschale Belastbarkeitsangabe für Halter, Leitungen, Lötfahnen oder einen fertig aufgebauten Akkupack.
Laden und sicher integrieren
Die Zelle benötigt ein geeignetes Lithium-Ionen-Ladesystem mit CC-CV-Verfahren und 4,20 V Ladeschlussspannung je Zelle. Die Konstruktion muss Überladung, Tiefentladung, Überstrom, Kurzschluss und unzulässige Temperaturen verhindern. Für Reihenschaltungen ist ein dafür geeignetes Batteriemanagement erforderlich.
Industriezelle für professionelle Integration: Samsung SDI richtet seine Einzelzellen an Akkupackhersteller und Systemintegratoren und warnt vor der Einzelzellennutzung durch Privatverbraucher. Die Rohzelle ersetzt keinen gebrauchsfertigen, geschützten Geräteakku. Einbau und Kontaktierung erfordern entsprechende Fachkenntnis.
Nicht direkt am Zellgehäuse löten. Beschädigte Isolierungen, Verformungen, Leckagen oder ungewöhnlich erhitzte Zellen nicht weiterverwenden. Pole vor Kurzschluss schützen; kühl und trocken lagern. In einem Pack nur gemäß Herstellervorgabe abgestimmte Zellen verwenden. Altzellen über geeignete Batteriesammelstellen entsorgen.
Häufige Fragen
Was bedeuten 3,6 V und 4,2 V?
3,6 V ist die Nennspannung. 4,20 V ist die Ladeschlussspannung des vorgesehenen Lithium-Ionen-Ladeverfahrens. Sie sind unterschiedliche Kenngrößen derselben Zelle.
Warum kann die nutzbare Kapazität abweichen?
Die Kapazität hängt von Prüfstrom, Temperatur, Abschaltspannung und Zustand ab. Der Hersteller nennt mindestens 2000 mAh bei 0,4 A und mindestens 1950 mAh bei 10 A unter den jeweils beschriebenen Prüfbedingungen.
Ist die Zelle ein universeller Ersatz für jeden 18650-Akku?
Nein. Neben der Baugröße müssen insbesondere Anschluss, Schutzkonzept, Strombedarf und Ladeprofil zur Konstruktion passen. Eine modellbezogene Gerätefreigabe lässt sich aus der Baugröße allein nicht ableiten.
Lieferumfang
1 × Samsung INR18650-20R, 3,6 V, 2000 mAh je Zelle, Flat Top.
Samsung-Industriezellen vergleichen
18650-Hochleistungs-Hochstromzelle mit hoher Kapazität. Ideal zur Reparatur von en Akkupacks in Elektrofahrrädern, Akkuwerkzeugen, Notebooks, usw. Sicherheitshinweis: Lithium-Rohzellen dürfen nur in Geräten mit eingebauter Schutzelektronik betrieben werden! Falsche Handhabung kann eine Destabilisierung der Zelle bewirken, was einen Brand oder eine Explosion zur Folge haben kann. Technische Daten: - Spannung: 3,6 V - Kapazität: 2000 mAh - Ladespannung: 4,20 V - Ladestrom: 1 A - Entladestrom: max. 22 A - Temperaturbereich: 0...+50 °C - Maße (ØxL): 18,4x65 mm - Gewicht: 45 g
