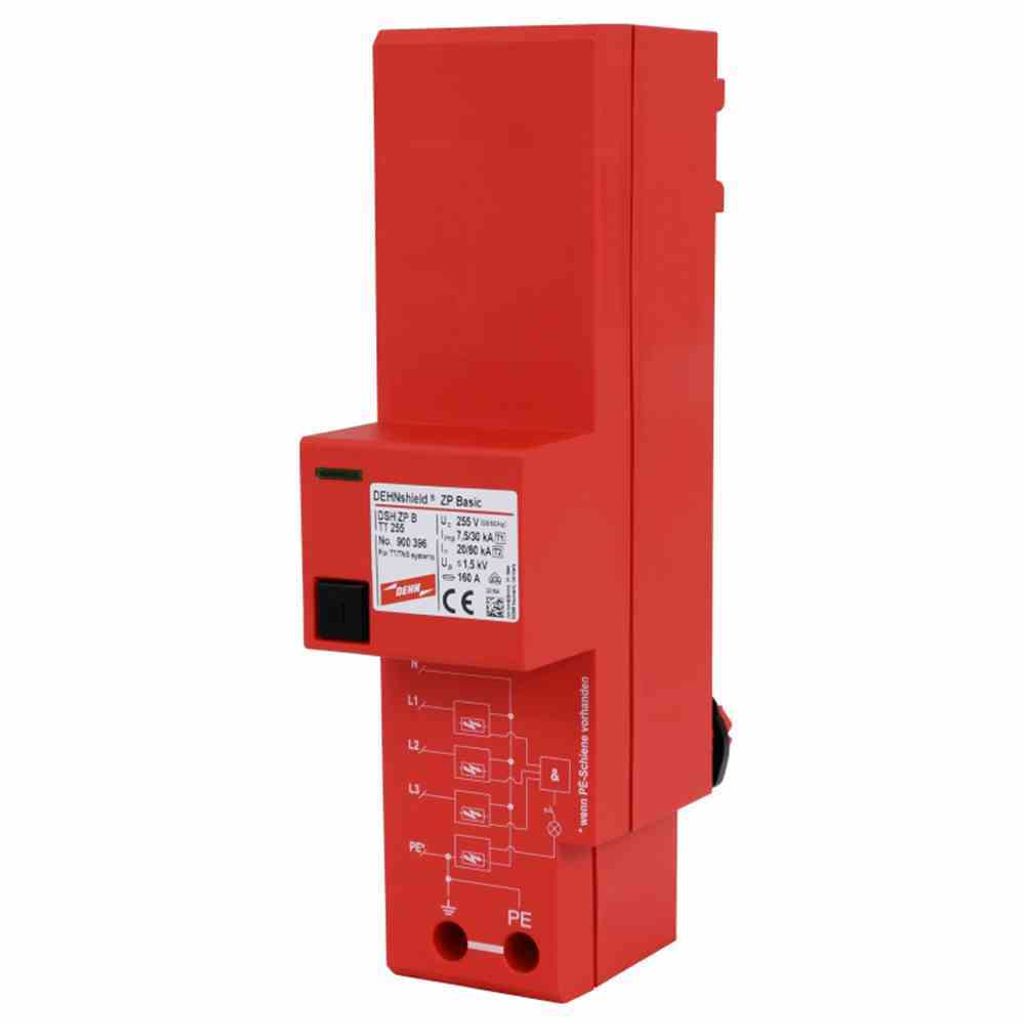

DEHN DSH ZP B TT 255, Terminal, 230 - 400 V, 50 - 60 Hz, Rot, Thermoplast, 1,01 kg

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

Kombi-Ableiter Typ 1 + Typ 2 mit Funkenstrecken-Technologie
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 1 + Typ 2 + Typ 3
Erfüllt lückenlos die Anforderungen der VDN-Richtlinie für den Einsatz im Vorzählerbereich
Einfache und schnelle Montage durch Aufrasten auf das 40 mm-Sammelschienensystem
Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
Funktionskontrolle durch Taster mit Leuchtmelder
Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534
Kompakter Blitzschutzpotentialausgleich inklusive Endgeräteschutz
Bietet höchste Anlagenverfügbarkeit

DEHN Kombi-Ableiter DEHNshield DSH ZP B TT 255

Hersteller:DEHN
Bezeichnung:Kombi-Ableiter DEHNshield ZP basic, Typ 1+2
Typ:DSH ZP B TT 255
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Polzahl:4
Blitzstoßstrom (10/350 µs):30 kA
Höchste Dauerspannung AC:255 V
Nennspannung AC:230 V
Schutzpegel L-N:1,5 kV
Schutzpegel N-PE:1,5 kV
Folgestromlöschfähigkeit:25 kA
Spezifische Energie (W/R):225 kJ/Ohm
Montageart:Sammelschiene
Baugröße:3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):35 mm²
Fernsignalisierung:nein
Signalisierung am Gerät:optisch
Prüfklasse:Typ 1 und 2
Integrierte Vorsicherung:nein
Energetisch koordinierte Schutzwirkung zum Endgerät:ja
Spannungsschaltende Funkenstreckentechnologie:nein
Überstromgeschützter Spannungsabgriff:nein
Schutzart (IP):IP30

DEHN Kombi-Ableiter DEHNshield DSH ZP B TT 255: weitere Details

Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.

Geliefert wird: DEHN Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255, Verpackungseinheit: 1 Stk., EAN: 4013364306783

Eigenschaften - Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis- Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar- Ermöglicht Endgeräteschutz- Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen- Erfüllt alle Anforderungen der DIN VDE 0100-534- Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

AC-Steckertypen:

Terminal

Nominale Eingang Spannung:

230 - 400 V

AC Eingangsfrequenz:

50 - 60 Hz

Drahtlos:

Ja

Produktfarbe:

Rot

Material:

Thermoplast

Überstromschutz:

Ja

Gewicht:

1,01 kg

Breite:

53 mm

Tiefe:

104 mm

Höhe:

206 mm

Betriebstemperatur:

-40 - 80 °C

:

LED-Anzeigen:

Ja

Anzahl enthaltener Produkte:

1 Stück(e)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Kombi-Ableiter DEHNshield ZP basic, Typ 1+2 DSH ZP B TT 255 Netzform TN-S, Netzform TT, Polzahl 4, Blitzstoßstrom (10/350 µs) 30kA, Höchste Dauerspannung AC 255V, Nennspannung AC 230V, Schutzpegel L-N 1,5kV, Schutzpegel N-PE 1,5kV, Folgestromlöschfähigkeit 25kA, Spezifische Energie (W/R) 225kJ/Ohm, Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 50mm², Max. Leiterquerschnitt flexibel (feindrähtig) 35mm², Montageart Sammelschiene, Baugröße 3 TE, Signalisierung am Gerät optisch, Prüfklasse Typ 1 und 2, Energetisch koordinierte Schutzwirkung zum Endgerät, Schutzart (IP) IP30, Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.

DEHN 900396 DSH ZP B TT 255 Kombiableiter - DEHNshield ZP - 230 / 400 V (50 / 60 Hz) - IP 30 - 1.01 kg

DEHN DSH ZP B TT 255 230 - 400V Rot Spannungsschutz (900396)

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).
