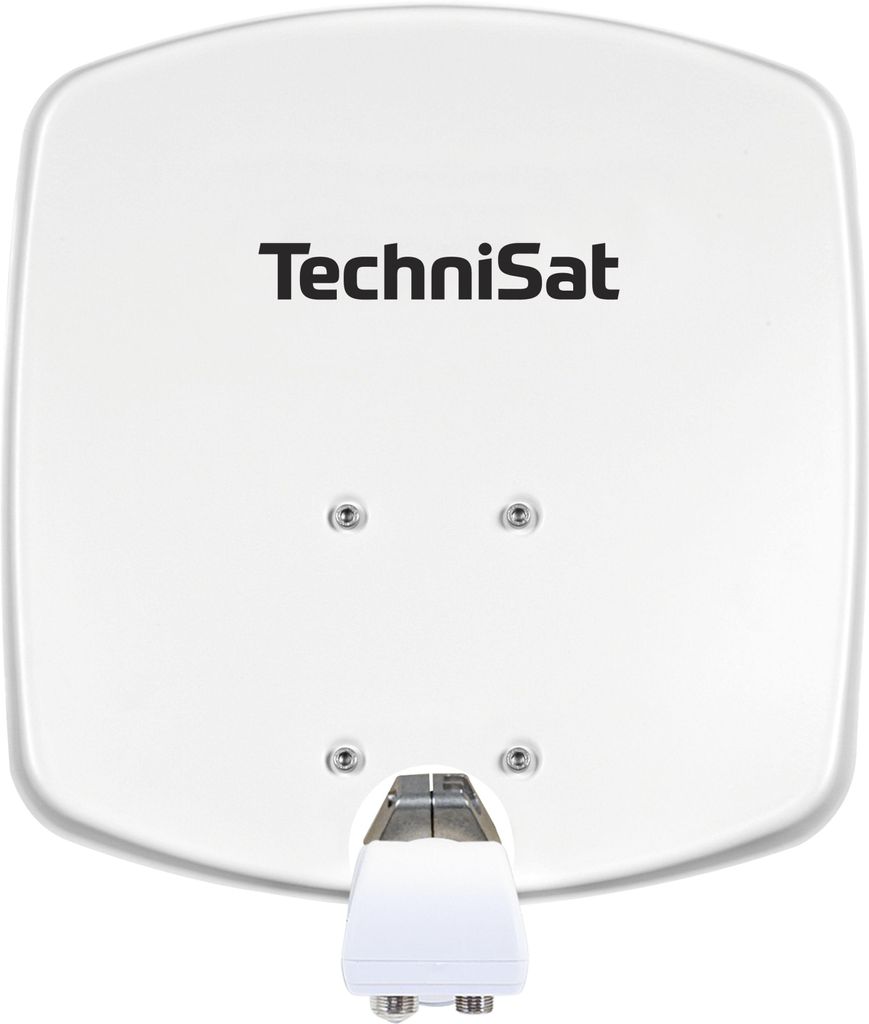

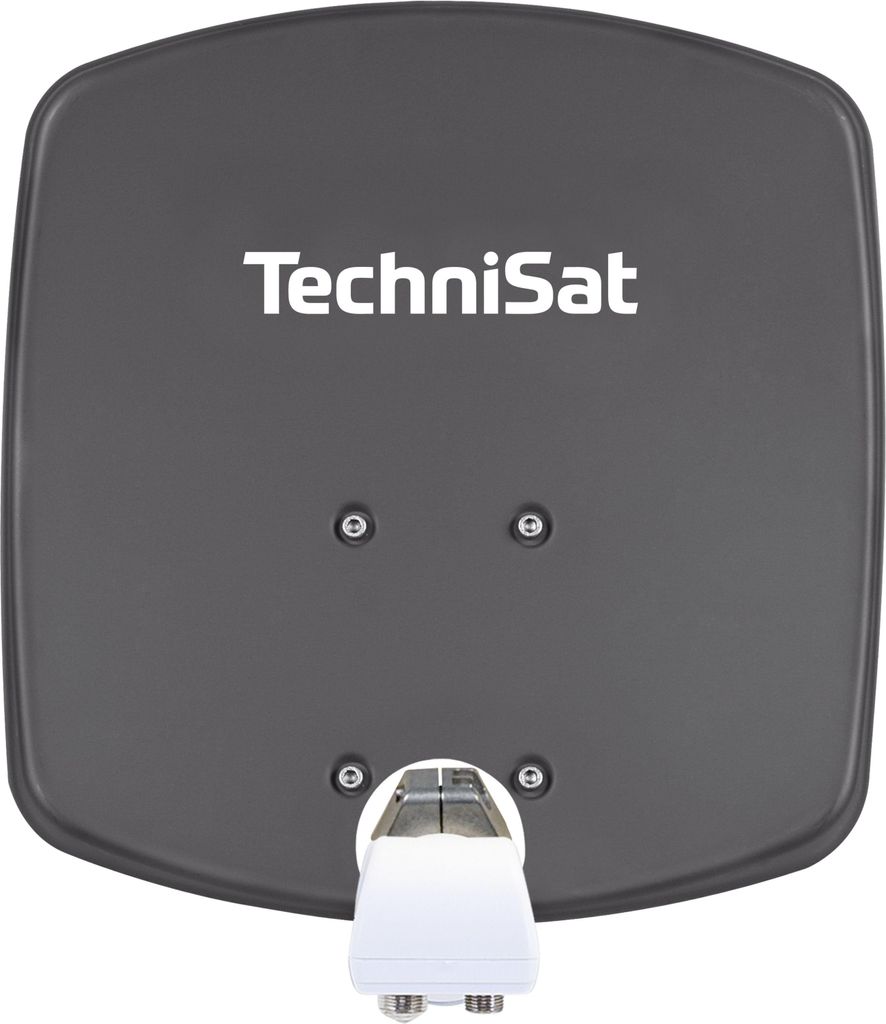

TechniSat DIGIDISH 33 | Sat-Schüssel mit Twin-LNB & Wandhalterung, 2 TN

Hochleistungs-DigitalSat-Antenne

Die DIGIDISH 33 ist für ihre Größe von nur 33 cm enorm leistungsstark. Auch optisch ist sie bestens gelungen. Die Antenne wirkt formschön und elegant. Gefertigt wird sie aus hochwertigem Aluminium.

Hohe Empfangsleistung

Mit der DIGIDISH 33 werden in Deutschland, Österreich und der Schweiz alle digitalen Fernseh- und Radioprogramme von ASTRA 19,2° Ost empfangen. Aber auch viele Dutzend digitaler Programme (Fernsehen und Radio) der Orbitposition Eutelsat 13° Ost können mit der DIGIDISH 33 problemlos empfangen werden.
[Die Signalqualität ist jedoch abhängig von der Sendeleistung des jeweiligen Transponders auf dem angepeilten Satelliten].

Unauffällige Montage

Die DIGIDISH 33 braucht wenig Platz und ist deshalb die ideale Sat-Antenne für den Balkon oder für denjenigen, der die Sat-Schüssel dezent platzieren will. Mit der DIGIDISH 33 ist es also möglich, auch dort digitalen Satellitenempfang zu nutzen, wo dies z. B. aus Platz- oder optischen Gründen bislang schwierig war.

Masthalterung

Zur Befestigung an Mast oder Rohr benötigen Sie das TechniSat An-Rohr-Fitting, das an Durchmessern von 30-63 mm angebracht werden kann. (Das An-Rohr-Fitting ist nicht im Lieferumfang der Außenanlage enthalten.)

Signalumsetzer für den Zwei-Teilnehmer-Empfang (Twin-LNB)

Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Der LNB verfügt über zwei Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Beide Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der beiden LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen.
An den Twin-LNB kann aber ohne weiteres auch ein Twin-Receiver anstelle von zwei Einzelgeräten angeschlossen werden.

Der Twin-LNB erlaubt maximal allerdings nur den Zwei-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als zwei Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quatro- bzw. eines Quatro-Switch-LNB zu empfehlen.

Installationsbeispiel: Zwei-Teilnehmer-Empfang

Zwei Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden.

Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit 40 mm Halterung und dem Universal-Twin-LNB sowie zwei Satellitenreceiver, zwei Antennensteckdosen und die entsprechenden Kabelstrecker mit den dazugehörenden F-Steckern.

Technische Daten

Lokal Oscillator

• Low-Band: 9,75 GHz
• High-Band: 10,7 GHz

LNB-Steuerung

• Vertikal: 11,5 - 14 V
• Horizontal: 16 - 19 V
• Bandumschaltung: 22 kHz

Allgemeine Merkmale

• Material: Aluminium
• Materialstärke: 1 mm
• Beschichtung: Beidseitig pulverbeschichtet
• inkl. Wandhalterung: Ja

Ausgangsfrequenzbereich

• Low-Band: 950 - 1.950 MHz
• High-Band: 1.100 - 2.150 MHz

Eingangsfrequenzbereich

• Low-Band: 10,7 ... 11,7 GHz
• High-Band: 11,7 ... 12,75 GHz

Technische Daten

• Nennmaß: 0,33 m
• F/D: 0,6
• Offsetwinkel: 30 °
• Gewinn: 30 dBi @ 11,3 GHz
• Feedaufnahme: 40 mm

Top-Ausstattung

• Top-Ausstattung: Nur 33 cm klein
• Top-Ausstattung: 1 oder 2 Teilnehmer
• Top-Ausstattung: 1 Orbitposition (z. B. Astra 19,2° Ost)
• Top-Ausstattung: Besonders gut geeignet für die Balkonmontage. Ideal auch für die Stadt.
• Top-Ausstattung: Optimal für Boden- und Wandmontage

Rauschmaß

• Unterer Frequenzbereich: 0,7 dB max.
• Oberer Frequenzbereich: 0,7 dB max.

Stromversorgung

• LNB-Spannungsversorgung: 11,5 ... 19 V
• Stromverbrauch: max. 190 mA
