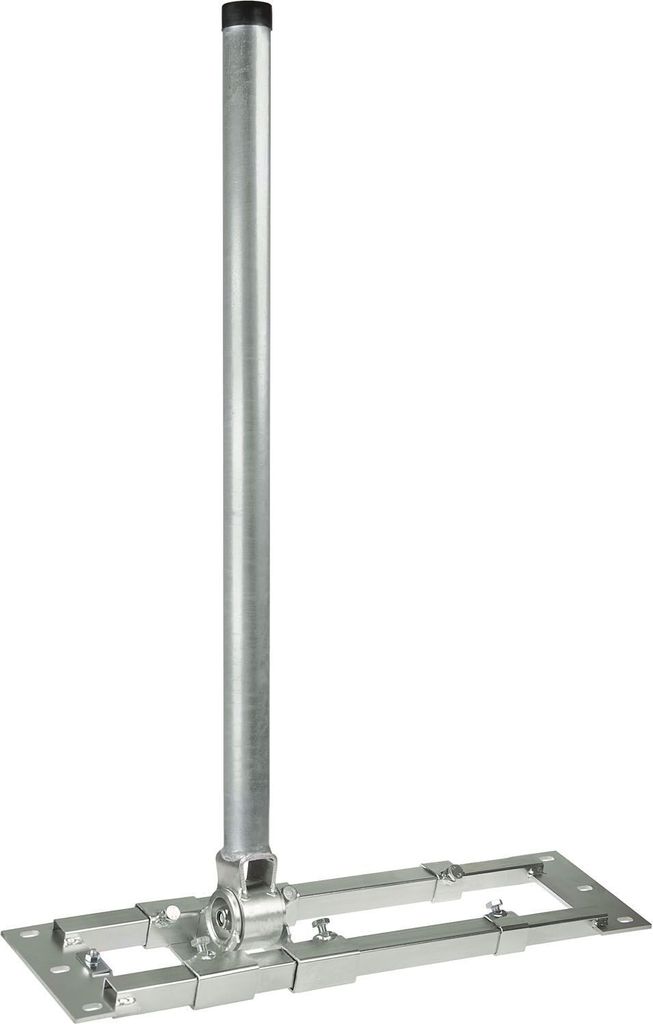

DUR-line Dachsparrenhalter Herkules 48/900

Dachsparrenhalter für Ihre Satellitenschüssel: hält Schüsseln bis 100 cm mit 1.000 Nm Biegemoment sicher am Steildach.

Der DUR-line Herkules S48-900 ist die Standardausführung der Herkules-Serie und passt mit 55 bis 90 cm Sparrenabstand zu den meisten Dachstühlen. Er kommt bis auf eine Sicherungsmutter fertig vormontiert, die patentierte Doppel-Konus-Arretierung hält den Mast auch bei starken Böen in Position. Neben Sat-Schüsseln trägt er Starlink- und Richtfunkantennen.

Ihre Vorteile auf einen Blick

• Trägt große Schüsseln – max. Biegemoment 1.000 Nm, für einen Spiegel bis Ø 100 cm
• Bleibt exakt ausgerichtet – patentierte Doppel-Konus-Arretierung mit Längsrillen, jederzeit lösbar und neu ausrichtbar
• Schnell montiert – komplett vormontiert, vor Ort fixieren Sie nur noch eine Sicherungsmutter
• Passt in fast jeden Dachstuhl – Sparrenabstand 55–90 cm stufenlos über Teleskoprohre
• Rostgeschützt – Stahl feuerverzinkt, Mast 90 cm, Ø 48 mm mit Mastkappe und Kabeldurchführung
• Für Sat und Internet – geeignet für Satellitenschüsseln, Starlink und Richtfunkantennen

Einsatz und Kompatibilität

Der Herkules S48-900 eignet sich für die Montage einer Satellitenschüssel oder Internetantenne am Steildach. Sie entfernen einige Dachziegel, schrauben den Rahmen an zwei Dachsparren fest und führen den Mast durch die Eindeckung nach außen. Der schlanke Mastdurchtritt passt unter gängige Ziegelformen wie Frankfurter Pfanne oder Doppelmuldenfalzziegel. Die Mastschelle Ihrer Schüssel sollte für Ø 48 mm ausgelegt sein. Für weitere Sparrenabstände von 90 bis 120 cm gibt es die Ausführung Herkules S48-900 B, für mehr Höhe über First oder Gaube den S48-1300 mit 130-cm-Mast.

Technische Daten

• Modell: DUR-line Herkules S48-900
• Typ: Dachsparrenhalter
• Mast: 90 cm, Ø 48 mm, Stahl feuerverzinkt
• Max. Biegemoment: 1.000 Nm
• Max. Spiegelgröße: 1 Spiegel bis Ø 100 cm
• Sparrenabstand: 55–90 cm, stufenlos
• Arretierung: patentierte Doppel-Konus-Arretierung
• Anzugsmoment Sicherungsmutter: 150 Nm
• Erdung: Erdungsklemme am Halter
• Gewicht: ca. 9 kg
• EAN: 4260165022101

Lieferumfang

• 1 × Dachsparrenhalter Herkules S48-900, vormontiert, mit Mast
• 1 × Sicherungsmutter
• 1 × Mastkappe

Gut zu wissen

• Messen Sie vor der Montage den lichten Abstand zwischen zwei Sparren, der S48-900 ist für 55 bis 90 cm ausgelegt.
• Ziehen Sie die Sicherungsmutter mit einem Drehmomentschlüssel auf 150 Nm an und kontrollieren Sie danach alle Verschraubungen.
• Richten Sie den Mast vor dem Festziehen mit der Wasserwaage lotrecht aus, dann lässt sich die Schüssel später sauber einstellen.
• Dichten Sie die Mastdurchführung mit einer Dichtungsmanschette und bei Bedarf mit flexiblem Dichtungsband ab.

Hersteller und Sicherheit

Marke und Hersteller: DUR-line. Prüfen Sie vor der Montage die Tragfähigkeit der Dachsparren, arbeiten Sie nur bei trockenem, windstillem Wetter und sichern Sie sich auf dem Dach gegen Absturz. Erden Sie den Mast nach den geltenden Vorschriften über die vorhandene Erdungsklemme.

DUR-line Dachsparrenhalter Herkules-Serie

• Der beliebte Dachsparrenhalter Herkules trotzt jedem Sturm und hält ihre (Satelliten)-Antenne immer fest in Position
• Mast: 90 cm Ø 48 mm - Feuerverzinkt mit Mastkappe und Kabeldurchführung
• Sparrenabstand 55 - 90 cm - Dachneigung 20 - 160° stufenlos - Max. Biegemoment 1000 Nm
• Komplett vormontiert - schnelle und kinderleichte Montage
• Geballte Stabilität! Dicke Rechteckrohre und gerändelte Konen sorgen für höchste Verwindungsstabilität. Besonders geeignet für Sat-Spiegel oder bidirektionalen Internetempfang via Satellit/Richtfunk.

Eine der besten und stabilsten Dachsparrenhalter-Serien auf dem Markt!

Die Dachsparrenhalter Herkules Serie von DUR-line trotzt jedem Sturm und hält Ihre Satelliten-Antenne jederzeit fest in Position. Die patentiere Doppel-Konus Arretierungstechnik ist stufenlos einstellbar, kinderleicht zu montieren und extrem stabil.

Längsrillen sorgen für einen absoluten sicheren Halt des Masten, auch bei stärksten Böen. Dennoch kann der Mast wieder gelöst und neu positioniert werden.
Auf höchste Montagefreundlichkeit wurde bei dieser Entwicklung geachtet. Ultraschnelle kinderleichte Montage. Bis auf 1 Sicherungs-Mutter ist dieser Halter komplett vormontiert.
Dank Doppelschiebetechnik ist das Verschieben und Einjustieren des Masten auf die gewünschte Position jetzt noch einfacher.

Highlights:
Biegemoment von über 1000 Nm (hält somit das Doppelte als vergleichbare Dachsparrenhalter), XXL-Versionen sogar über 1300 Nm
Komplett vormontiert
Ultraschnelle kinderleichte Montage, da nur 1 Sicherungs-Mutter zu fixieren ist
Mast feuerverzinkt oder aus Edelstahl
Keine Kältebrücken im Hausdach
Keine Verletzung der Dachhaut
Besonders gut für große und schwere Sat-Spiegel oder bidirektionalen Internetempfang via Satellit/Richtfunk geeignet

v=sldyT4whxUw"

Technische Daten:
Max. Spiegelgröße: 1 Spiegel Ø 100cm
Max. Biegemoment: 1000Nm
Mastlängen: 90cm
Mastdurchmesser: 48mm
Mast-Material: Feuerverzinkter-Satahl
Sparrenabstand: 55 - 90 cm stufenlos
Dachneigung: 0° - 80° stufenlos einstellbar

Unser Topseller unter den Dachpsarrenhaltern ist der DUR-line Herkules 48/900, er hält 1000 Nm Belastung aus, was etwa dem doppelten einer vergleichbaren Dachsparrenhalterungen entspricht.

Highlights

• Max. Windlast 1000 Nm (hält somit nahezu das doppelte als vergleichbar aufgebaute Dachsparrenhalter)
• Sicherheit ist uns wichtig. Deshalb wird unser Halter mit Sicherheitsmutter , die sich auch bei einer ständigen Belastung auf dem Dach nicht löst
• Auf höchste Montagefreundlichkeit wurde bei dieser Entwicklung geachtet. Ultraschnelle kinderleichte Montage. Bis auf eine Schraube ist dieser Halter komplett vormontiert
• Dank Doppelschiebetechnik ist das Verschieben und Einjustieren des Masten auf die gewünschte Position noch einfacher geworden
• Durch den vorgegebenen Winkel der 2 Konen wird eine maximale Anpresskraft erzeugt
• Dank des schmalen Konus am Mast ist der Halter für alle auf dem Markt gelieferten Dacheindeckungen ideal geeignet
• Dachneigung stufenlos einstellbar
• Keine Kältebrücken im Hausdach
• Keine Verletzung der Dachhaut
• Der Mast ist feuerverzinkt und bietet somit den besten Schutz gegen Wetter und Umwelteinflüsse
• Einzigartiges

Artikelmermale

• Hersteller DUR-line
• Typ Herkules
• Schnelle und einfach Montage zwischen zwei Dachsparren
• Variabler Dachsparrenabstand 55 - 90 cm
• Höhe 90 cm
• Mastdurchmseer 48 mm mit schwarzer Mastkappe
• Dachneigung 0 - 80° stufenlos
• Montierbar auf und unter den Sparren
• Empfohlene Spiegelgrösse: bis max. 110 cm
• Erdungsschraube
• Mit Kabeleinführung
• Montageanleitung im Lieferumfang
• Max. Windlast 1000 Nm
