Osram 4008321927026

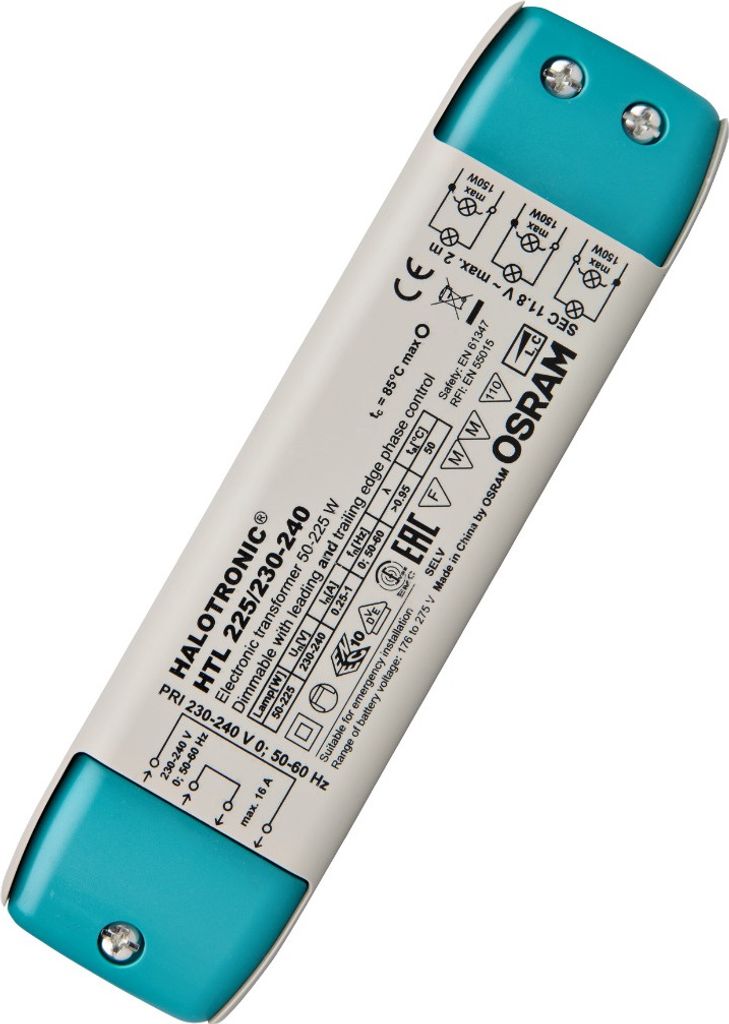

Osram Trafo Halotronic HTL 225/230-240

Hersteller: Osram
EAN: 4008321927026

Produktvorteile
Sehr geringe Verlustleistung durch hohe Effizienz
Durchverdrahtung auf der Primärseite möglich
Großer Temperaturbereich
Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
Hohe Effizienz

Anwendungsgebiete
Effekt- und Akzentbeleuchtung
Wohnraumbereiche
Objektbeleuchtung
Besprechungsräume
Restaurants
Möbeleinbau- und Möbelaufbauleuchten

Veranstaltungsräume

Produkteigenschaften
Netzfrequenz: 50…60 Hz
Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022
Netzstromoberwellen nach EN 61000-3-2
Störfestigkeit nach EN 61547
Sicherheit: nach EN 61347
Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
Galvanische Trennung zwischen Primär- und Sekundärseite
Dimmbar über Phasenanschnitt und Phasenabschnitt

Elektrische Daten
Nennleistung 230,00 W
Nennspannung 230…240 V
Nennausgangsspannung 11,6 V, 11,7 V 1)
Eingangsspannungsbereich 230…240 V
Eingangsspannung AC 207…264 V
Eingangsspannung DC 176…275 V
Einschaltstrom 1,5 A 2)
Netzfrequenz 50/60 Hz 3)
Netzleistungsfaktor 0,95 4)
EVG-Effizienz 95 % 5)
Geräteverlustleistung 9 W 2)
Max. Anz. EVG an Sicherungsaut. 10 A (B) 11
Max. Anz. EVG an Sicherungsaut. 16 A (B) 18
Betriebsfrequenz 50 kHz
1) 225 W / 50 W
2) Maximum
3) Ca.
4) Minimum
5) Bei voller Last

Maße & Gewicht
Länge 170,00 mm
Lochmaßabstand Länge 140,0 mm
Breite 44.00 mm
Höhe 34.00 mm
Leitungsquerschnitt eingangsseitig 2,5 mm² 1)
Leitungsquerschnitt ausgangsseitig 4 mm² 1)
Abisolierlänge eingangsseitig 14 mm, 8.0 mm 2)
Abisolierlänge ausgangsseitig 14 mm, 8.0 mm 2)
Produktgewicht 225,00 g
1) Maximum
2) Kabelmantel / Seil

Farben & Materialien
Produktfarbe Grau
Gehäuse Kunststoff
Gehäusematerial Kunststoff

Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich -20…+50 °C
Maximale Temperatur am Messpunkt tc 80 °C
Max. Gehäusetemperatur im Fehlerfall 110 °C
Zulässige rel. Luftfeuchte beim Betrieb 5…85 % 1)
1) max. 56 d/y bei 85%

Zusätzliche Produktdaten
Gekapselt Nein
Einsatzmöglichkeiten
Dimmbar Ja
Dimmbereich 0…100 %
Übertemperaturschutz Automatische Abschaltung, reversibel
Überlastschutz Automatische Abschaltung, reversibel
Kurzschlussschutz Automatische Abschaltung, reversibel
Leerlauffestigkeit Ja
Maximale Leitungslänge EVG/Lampe REM 2,0 m
Geeignet für Leuchten mit Schutzklasse II
Geeignet für Notlicht Ja
Anschlussart ausgangsseitig Schraubklemme

Eigenschaften:

• Produktfamilien-Vorteile: Sehr geringe Verlustleistung durch hohe Effizienz
• Durchverdrahtung auf der Primärseite möglich
• Großer Temperaturbereich
• Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer
• Hohe Effizienz
• Produktfamilien-Eigenschaften: Netzfrequenz: 50¿60 Hz
• Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022. Netzstromoberwellen nach EN 61000-3-2. Störfestigkeit nach EN 61547. Sicherheit: nach EN 61347. Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
• Galvanische Trennung zwischen Primär- und Sekundärseite
• :=91%(gemäß ErP-Verordnung 2012/1194/EC)
• Dimmbar über Phasenanschnitt und Phasenabschnitt
• Anwendungsgebiete: Effekt- und Akzentbeleuchtung
• Wohnraumbereiche
• Objektbeleuchtung
• Besprechungsräume
• Restaurants
• Möbeleinbau- und Möbelaufbauleuchten
• Veranstaltungsräume.

Technische Daten:

• Art des Trafos: elektronischer Trafo
• Sicherheitstrafo: Ja
• Eingangsspannung: 230..240 V
• Ausgangsspannung: 11,6..11,7 V
• Leistung: 50..225 W
• Ohne Dimmfunktion: Nein
• Dimmung 0-10 V: Nein
• Dimmung 1-10 V: Nein
• Dimmung DALI: Nein
• Dimmung DSI: Nein
• Dimmung DMX: Nein
• Dimmung Potentiometer (geräteintegriert): Nein
• Dimmung GPRS: Nein
• Dimmung LineSwitch: Nein
• Dimmung herstellerspezifisch: Nein
• Dimmung Netzspannungsmodulation: Nein
• Dimmung Phasenabschnitt: Ja
• Dimmung Phasenanschnitt: Ja
• Dimmung programmierbar: Nein
• Dimmung RF: Nein
• Dimmung Sine Wave Reduction: Nein
• Dimmung Touch and Dim: Nein
• Dimmung Zigbee: Nein
• Dimmung mit Push-button: Nein
• Schutzart Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Art des Trafos: elektronischer Trafo
  • Sicherheitstrafo: Ja
  • Eingangsspannung: 230..240 V
  • Ausgangsspannung: 11,6..11,7 V
  • Leistung: 50..225 W
  • Ohne Dimmfunktion: Nein
  • Dimmung 0-10 V: Nein
  • Dimmung 1-10 V: Nein
  • Dimmung DALI: Nein
  • Dimmung DSI: Nein
  • Dimmung DMX: Nein
  • Dimmung Potentiometer (geräteintegriert): Nein
  • Dimmung GPRS: Nein
  • Dimmung LineSwitch: Nein
  • Dimmung herstellerspezifisch: Nein
  • Dimmung Netzspannungsmodulation: Nein
  • Dimmung Phasenabschnitt: Ja
  • Dimmung Phasenanschnitt: Ja
  • Dimmung programmierbar: Nein
  • Dimmung RF: Nein
  • Dimmung Sine Wave Reduction: Nein
  • Dimmung Touch and Dim: Nein
  • Dimmung Zigbee: Nein
  • Dimmung mit Push-button: Nein
  • Schutzart (NEMA): 1


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

OSRAM BETRIEBSGERÄTE Elektronischer Trafo HTL225/230-240

Hersteller:OSRAM BETRIEBSGERÄTE
Bezeichnung:Elektronischer Trafo
Typ:HTL225/230-240
Art des Trafos:elektronischer Trafo
Sicherheitstrafo:ja
Eingangsspannung:230..240 V
Ausgangsspannung:11,6..11,7 V
Leistung:50..225 W
Ohne Dimmfunktion:nein
Dimmung 0-10 V:nein
Dimmung 1-10 V:nein
Dimmung DALI:nein
Dimmung DSI:nein
Dimmung DMX:nein
Dimmung Potentiometer (geräteintegriert):nein
Dimmung LineSwitch:nein
Dimmung herstellerspezifisch:nein
Dimmung Netzspannungsmodulation:nein
Dimmung Phasenabschnitt:ja
Dimmung Phasenanschnitt:ja
Dimmung programmierbar:nein
Dimmung RF:nein
Dimmung Sine Wave Reduction:nein
Dimmung Touch and Dim:nein
Dimmung Zigbee:nein
Dimmung mit Push-button:nein
Schutzart (NEMA):1
Anschlussart Sekundärseite:Schraubanschluss
Aufbau:ja
Einbau:ja
Werkstoff des Gehäuses:Kunststoff
Farbe:grau
Kurzschlusssicher:ja
Überlastschutz:ja
Übertemperaturschutz:ja
Mit Sekundär-Sicherungsautomat:ja
Anzahl der Abgangsstellen (Paare):6
Länge:170 mm
Breite:44 mm
Höhe:34 mm
Schutzart (IP):IP20
Bedienung über Bluetooth:nein
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:ja

OSRAM BETRIEBSGERÄTE Elektronischer Trafo HTL225/230-240: weitere Details

Elektronische Trafos für Halogen-Niedervolt-Lampen. Produkteigenschaften: Netzfrequenz: 50 60 Hz. Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022. Netzstromoberwellen nach EN 61000-3-2. Immunität, Störfestigkeit nach EN 61547. Sicherheit: nach EN 61347. Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel. Galvanische Trennung zwischen Primär- und Sekundärseite. Sekundärseitiges Schalten zwischen elektronischem Trafo und Lampe nicht zulässig. : = 91 % (gemäß ErP-Verordnung 2012/1194/EC). Dimmbar über Phasenanschnitt und Phasenabschnitt. Produktvorteile: Sehr geringe Verlustleistung durch hohe Effizienz. Durchverdrahtung auf der Primärseite möglich. Großer Temperaturbereich. Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer. Hohe Effizienz und Zuverlässigkeit. Anwendungsgebiete: Effekt- und Akzentbeleuchtung. Wohnzimmer. Objektbeleuchtung. Konferenzräume. Restaurants. Möbeleinbau- und Möbelaufbauleuchten. Veranstaltungsräume.

Geliefert wird: Ledvance Elektronischer Trafo HTL225/230-240, Verpackungseinheit: 1 Stk., EAN: 4008321927026

• Sehr geringe Verlustleistung durch hohe Effizienz
• Durchverdrahtung auf der Primärseite möglich
• Netzfrequenz: 50…60 Hz
• Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022
• Netzstromoberwellen nach EN 61000-3-2
• Störfestigkeit nach EN 61547
• Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel
• Galvanische Trennung zwischen Primär- und Sekundärseite
• Dimmbar über Phasenanschnitt und Phasenabschnitt

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Elektronischer Trafo HTL225/230-240 Art des Trafos elektronischer Trafo, Sicherheitstrafo, Eingangsspannung 230 ... 240V, Ausgangsspannung 11,6 ... 11,7V, Leistung 50 ... 225W, Dimmung Phasenabschnitt, Dimmung Phasenanschnitt, Schutzart (NEMA) 1, Anschlussart Sekundärseite Schraubanschluss, Aufbau, Einbau, Werkstoff des Gehäuses Kunststoff, Farbe grau, Dimmbar, Kurzschlusssicher, Überlastschutz, Übertemperaturschutz, Mit Sekundär-Sicherungsautomat, Anzahl der Abgangsstellen (Paare) 6, Länge 170mm, Breite 44mm, Höhe 34mm, Schutzart (IP) IP20, Produktfamilien-Vorteile: Sehr geringe Verlustleistung durch hohe Effizienz. Durchverdrahtung auf der Primärseite möglich. Großer Temperaturbereich. Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer. Hohe Effizienz. Produktfamilien-Eigenschaften: Netzfrequenz: 50…60 Hz. Funkentstörung: nach EN 55015 (A1: 2007)/CISPR 15, EN 55022. Netzstromoberwellen nach EN 61000-3-2. Störfestigkeit nach EN 61547. Sicherheit: nach EN 61347. Kurzschlussschutz, Überlastschutz, Übertemperaturschutz: elektronisch reversibel. Galvanische Trennung zwischen Primär- und Sekundärseite. : = 91 % (gemäß ErP-Verordnung 2012/1194/EC). Dimmbar über Phasenanschnitt und Phasenabschnitt. Anwendungsgebiete: Effekt- und Akzentbeleuchtung. Wohnraumbereiche. Objektbeleuchtung. Besprechungsräume. Restaurants.
