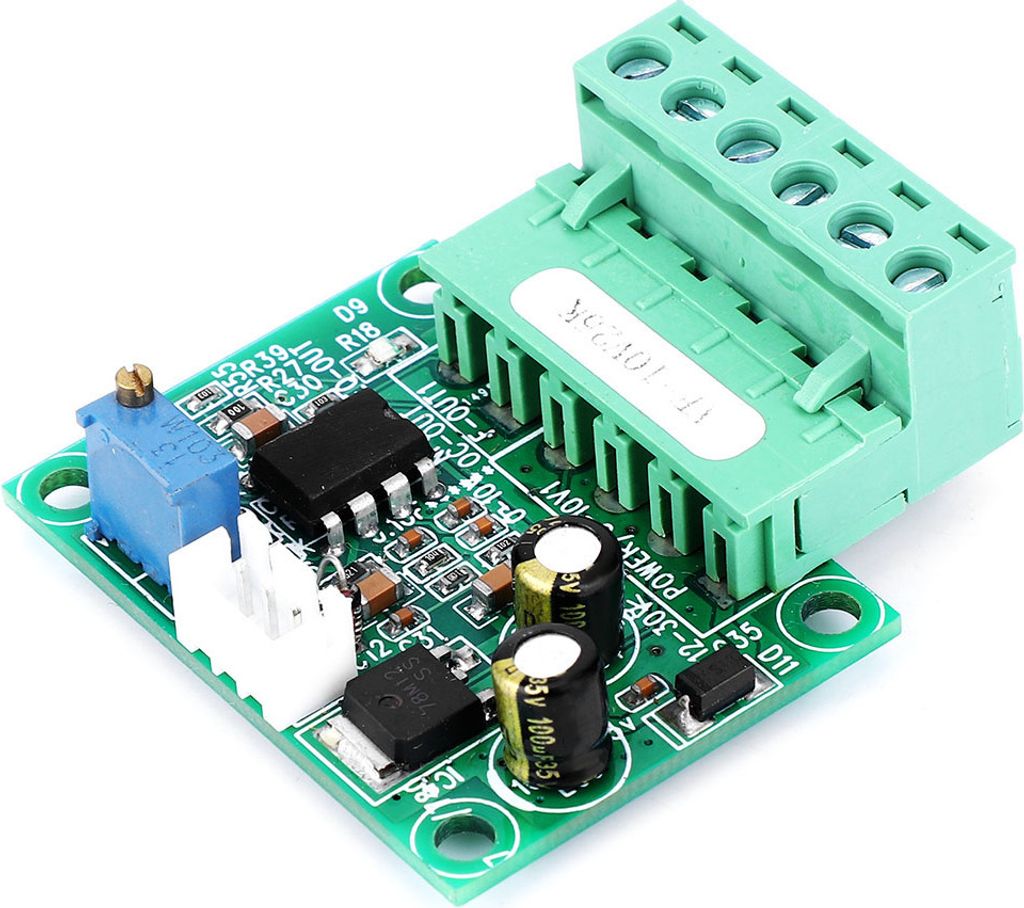

Spannungs-Frequenz-Wandler-Modul 0-10V bis 0-25KHz PLC Elektronisches Bauteil

Merkmale:

1. Das Modul kann die erzeugte Frequenz entsprechend dem Eingangsspannungspegel steuern

2. Je nach Höhe der Eingangsspannung ändert sich auch die Frequenz des Ausgangs proportional zum Verhältnis.

3. Die Stromversorgung hat Anti-Reverse-Funktion

4. Die Stromanzeige leuchtet nach dem Einschalten

5.

Spezifikation:

100% nagelneu

Artikel Typ: Spannungs-Frequenz-Wandler-Modul

Modell: VF-10V25KHz

Eingangs-Steuerspannungsbereich: 0-10VDC

Die Eingangsstromversorgung hat einen Spannungsbereich von 12-30 VDC. Es wird empfohlen, dass die Versorgungsspannung 15-24 VDC beträgt. Bei einer Eingangsspannung von 12 V kann das Netzteil nicht mit 12 VDC betrieben werden, sondern muss mindestens 15 VDC oder mehr aufweisen. Bei 24 Pegeln muss das Netzteil mit 24 VDC versorgt werden.

Strombedarf des Netzteils: größer als 30MA

Befestigung: 4 x M3-Schraubenlöcher

Größe: Ca. 4,7 x 4,5 x 1,7cm / 1,9 x 1,8 x 0,7in

Paket Liste:

1 x Spannungs-Frequenz-Wandler-Modul

Anweisungen für den Gebrauch und die Verdrahtung:

Auf der Oberseite des Moduls befindet sich eine Siebdruckmarkierung. Es kann entsprechend der Markierung verdrahtet werden. Die Bedeutung der Markierung ist wie folgt:

0-10V: Das analoge Spannungssignal wird an der positiven Klemme eingegeben.

GND: Gemeinsame Masse, GND.

12-30V: Positive Klemme des Stromeingangs.

GND: Leistungserdungsleitung

OC-OUT: Signalkollektor-Ausgangsanschluss (verwenden Sie diesen Ausgangsanschluss, wenn Sie mit einem Treiber ausgestattet sind)

FREQ-OUT: Frequenzausgangsanschluss (gemeinsamer Frequenzausgangsanschluss)

Zwei unabhängige Ausgänge, OC-OUT ist ein NPN- und FREQ-OUT ein IC-Ausgang. Das gemeinsame Kathodenende wird mit dem negativen GND der Stromversorgung verwendet. Wenn die gemeinsame Anodenverdrahtung mit der Stromversorgung verwendet wird und die gemeinsame Anodenverdrahtung 13-24 V beträgt, muss ein 2,7-kR-Widerstand angeschlossen werden. Gemeinsame Anode Verdrahtung, wenn 12V Stromversorgung, um einen 330R Widerstand String.

Ein Beispiel für die lineare Korrespondenz zwischen Spannung und Frequenz:

1V umgerechnet in 2500Hz

Wandeln Sie 5V in 12,5KHz um

Umrechnung von 10V in 25KHz
