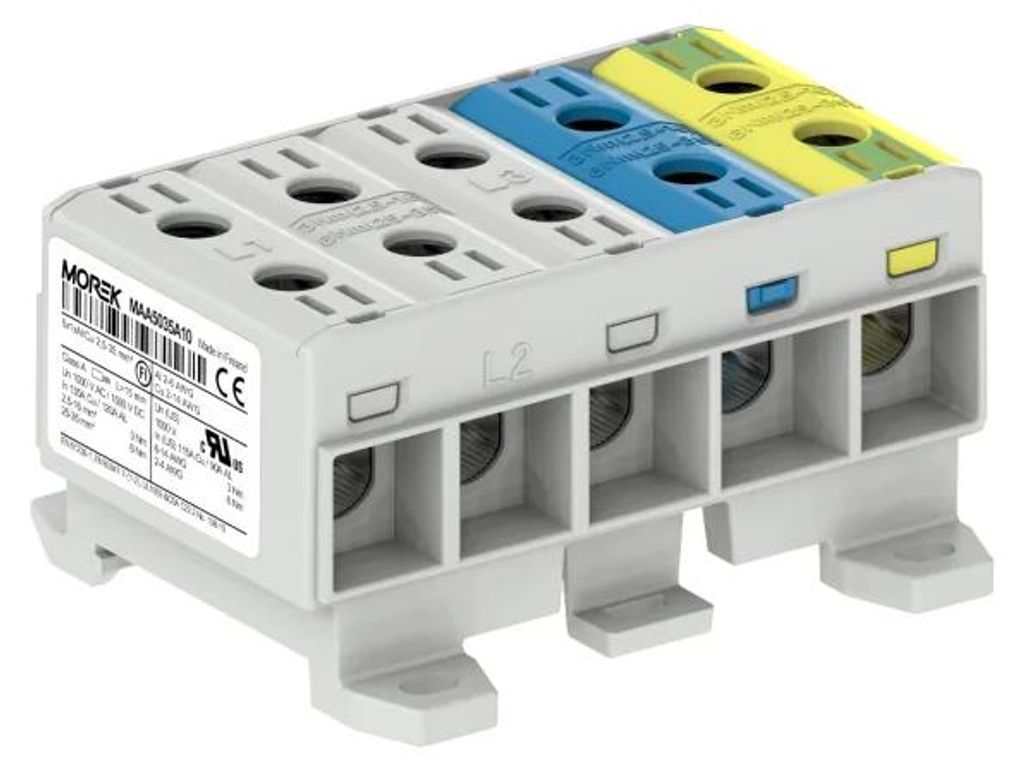

Morek Złączka 5P 2,5-35mm² grau-blau-gelb

Universelle 5-polige AL/CU-Verbinder der Serie OTL MOREK – Leistung, Zuverlässigkeit und Sicherheit in jeder Installation! Die universellen Verbinder OTL35-5x MAA5035A10 sind eine moderne Lösung, die für ein breites Anwendungsspektrum konzipiert wurde – von Wohn- und Gewerbeinstallationen über Verteiler bis hin zu Photovoltaikanlagen. Dank der soliden Konstruktion und der hochwertigen Verarbeitung ermöglichen sie ein sicheres und zuverlässiges Verbinden von Aluminium- und Kupferleitern, ohne dass zusätzliche Adapter oder Bimetall-Endstücke erforderlich sind. Wichtigste Vorteile - Universeller Einsatz – eine Klemme bedient Cu- und Al-Leiter unterschiedlicher Typen und Bauart. - Einsatzbereit – die werkseitig aufgetragene Kontaktpaste MYA0001A10 verkürzt die Montagezeit und verringert das Fehlerrisiko. - Betriebssicherheit – Gehäuse aus nicht brennbarem Material mit hoher Widerstandsklasse; gut lesbare Kennzeichnung der Kanäle und des Anzugsmoments. - Beständigkeit gegen Überlastung und Kurzschluss – KLASSE A – geprüft in mechanischen und Belastungstests, zuverlässig als Hauptklemme. - Praktische Details – gut lesbare Kennzeichnungen auf der Abdeckung sowie Schutz vor Berührung spannungsführender Teile. - Hohe technische Parameter – ideal sowohl für Niederspannungsinstallationen als auch für Photovoltaikanlagen. Anwendung Die Verbinder OTL35-5x sind eine universelle Lösung für Installationen, bei denen Zuverlässigkeit, Sicherheit und Montagekomfort gefragt sind: - Wohn- und Gewerbeverteiler, - Automatisierungs- und Steuerungssysteme, - Photovoltaikanlagen, - Stromverteilungspunkte in Niederspannungssystemen, - Installationen, die Überlastungen und Kurzschlüssen ausgesetzt sind.

Technische Daten – Durchgangsreihenklemme

Montageart	DIN-Hutschiene 35 mm
Farbe	Andere
Breite	79 mm
Höhe	40 mm
Tiefe	65 mm
Nennspannung	1500 V
Betriebstemperaturbereich	-25 °C
Art des elektrischen Anschlusses 1	Schraubverbindung
Anzahl der Ebenen	1
Anzahl der Klemmen pro Ebene	10
Anschlussquerschnitt für mehrdrahtigen Leiter mit Aderendhülse	2.5 mm2
Anschlussquerschnitt für mehrdrahtigen Leiter ohne Aderendhülse	2.5 mm2
Anschlussquerschnitt für mehradrigen Leiter	2.5 mm2
Material des Isolierkörpers	Thermoplastischer Kunststoff
Nennstrom In	135 A

Die Morek Złączka 5P 2,5-35mm² in Grau-Blau-Gelb ist eine vielseitige Schienenklemme, die für die simultane Verbindung von Aluminium- und Kupferleitern oder für die ausschließliche Verbindung von Aluminium- bzw. Kupferleitern in einem Klemmenblock entwickelt wurde. Diese Klemme ist kompatibel mit Leiterquerschnitten von 5x 2,5 mm² bis 35 mm² und bietet damit flexible Nutzungsmöglichkeiten für verschiedene Anwendungen. Mit einer Nennspannung von 1000V AC/DC und einem Nennstrom von 5x Al - 120 A bzw. 5x Cu - 135 A stellt diese Złączka eine zuverlässige Lösung für elektrotechnische Verbindungen dar. Die Montage erfolgt schnell und einfach auf einer TH 35 Schiene oder einer Montageplatte und erfordert einen 4 mm Sechskant-Schlüssel (Inbus). Die Klemme besteht aus hochwertigen Materialien: Der isolierende Körper aus Polyamid PA66, die leitfähigen Teile sowie die Schraube sind aus verzinntem Aluminium gefertigt, und die Kontaktflächen sind mit einer speziellen Kontaktpaste versehen. Mit den Abmessungen von 40 mm (Höhe) x 79 mm (Breite) x 65 mm (Länge) und einem Gewicht von 100 g ist die Złączka kompakt und leicht. Die Schutzart IP20 und der Betriebstemperaturbereich von -25°C bis +80°C machen sie geeignet für den Einsatz in verschiedensten Umgebungen. Das Produkt entspricht internationalen Standards wie EN 61238-1, EN 60947-7-1, EN 60998-2-1 und trägt dasZeichen. Die Morek Złączka zeichnet sich durch ihre graue, blaue, gelbe und grüne Farbgebung aus und erfüllt die UL 94 V-0 Flammwidrigkeitsklasse. Das Produkt MAA5035A10, erhältlich unter der EAN 4744397014399, ist eine erstklassige Wahl für Ihre elektrischen Verbindungsanforderungen.
