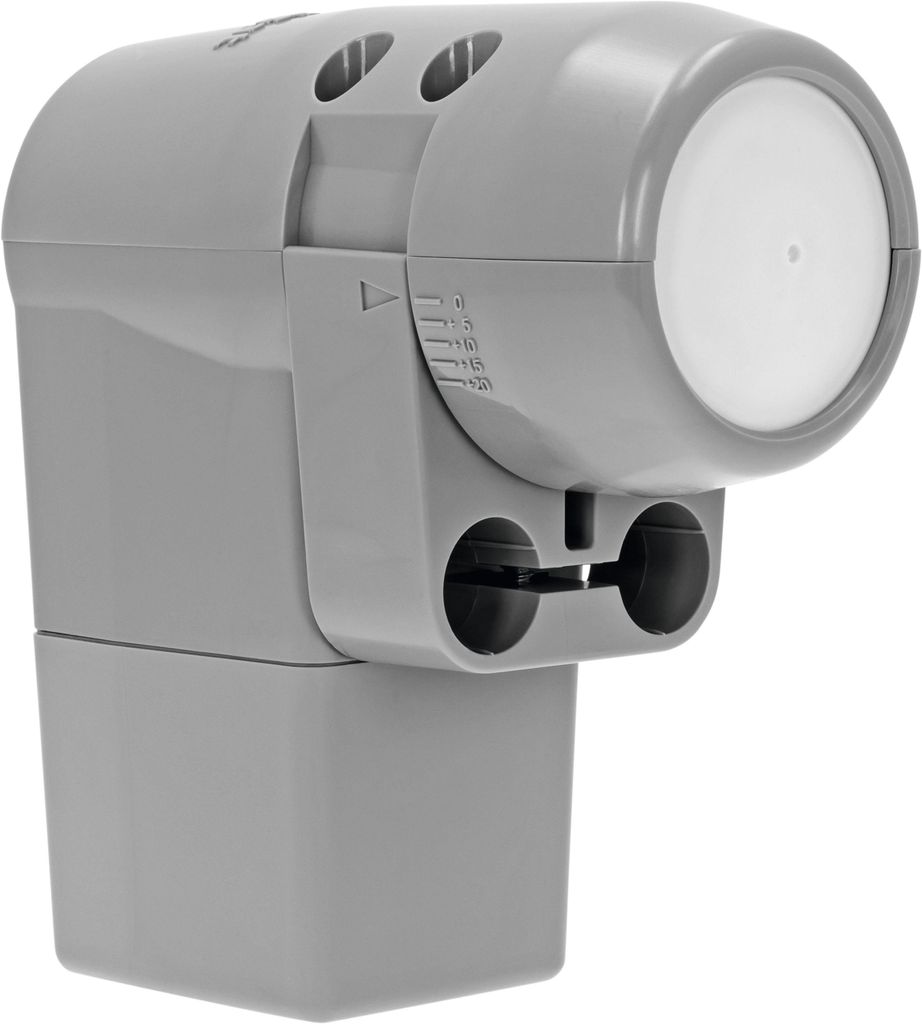

TechniSat UNYSAT Universal-Quattro-Switch-LNB | Digital-LNB für 4 Teilnehmer

Das UNYSAT Universal-Quattro-Switch-LNB pass auf alle AZ/EL-Halter der SATMAN Antennenschüsseln und dient der Umsetzung von TV-, Radio- und Multimediaangeboten, die über Satellit ausgestrahlt werden.

Dieses LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät (Sat-Receiver oder Smart-TV) verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhängig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. An diesem LNB können ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden.

Das UNYSAT Universal-Quattro-Switch-LNB erlaubt allerdings maximal den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNBs in Verbindung mit einem Multischalter nötig.

Durch seine Bauart ist das UNYSAT Universal-Quattro-Switch-LNB gegen Störungen durch LTE-Mobilfunk geschützt .

Typ:

Quattro LNB

Input frequenz-range:

10,7 - 12,75 GHz

Low-Band Eingangsfrequenzbereich:

10,7 - 11,7 GHz

High-Band Eingangsfrequenzbereich:

11,7 - 12,75 GHz

Low-Band LO-Frequenz:

9,75 GHz

High-Band LO-Frequenz:

10,6 GHz

Ausgangsfrequenz:

950 - 2150 MHz

High-Band Ausgangsfrequenzbereich:

1100 - 2150 MHz

Low-Band Ausgangsfrequenzbereich:

950 - 1950 MHz

Lokaloszillator (LO) Phasenrauschen (10 kHz):

-85 dBc/Hz

Rauschmaß:

0,75 dB

Output Widerstand:

75 Ohm

Produktfarbe:

Grau

Temperaturdrift:

2,5 MHz

Anfangsgenauigkeit (±):

1 MHz

Steuersignal Cc (Bandumschaltung):

22 kHz

Versorgungsspannung Ca (vertikale Polarisation):

10,5 - 14 V

Versorgungsspannung Cb (horizontale Polarisation):

16 - 22 V

Maximum number of users:

4

Konformitätsbescheinigungen:

Anzahl RF Anschlüsse:

4

RF Verbindungstyp:

F

Energieverbrauch:

150 mA

Breite:

135 mm

Tiefe:

60 mm

Höhe:

145 mm

Gewicht:

366 g

Anzahl:

1

Verpackungsbreite:

150 mm

Verpackungstiefe:

75 mm

Verpackungshöhe:

170 mm

Paketgewicht:

414 g

Betriebstemperatur:

-40 - 70 °C

Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Schutzgehäuse: ja
• Anzahl der Ausgänge: 4

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Ausführung: Quattro LNB
• Farbe: grau
• Mit Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Ausführung: Quattro LNB
  • Farbe: grau
  • Mit Schutzgehäuse: ja
  • Anzahl der Ausgänge: 4


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

TechniSat UniversalQuattro-SwitchLNB UNYSAT0010/8980

Hersteller:TechniSat
Bezeichnung:UniversalQuattro-SwitchLNB mit Wetterschutzgeh.
Typ:UNYSAT0010/8980
Ausführung:Quatro LNB
Farbe:grau
Mit Schutzgehäuse:ja
Anzahl der Ausgänge:4

TechniSat UniversalQuattro-SwitchLNB UNYSAT0010/8980: weitere Details



Geliefert wird: TechniSat UniversalQuattro-SwitchLNB mit Wetterschutzgeh. UNYSAT0010/8980, Verpackungseinheit: 1 Stk., EAN: 4019588109803

Technisat UNYSAT Universal Quattro Switch LNB
Der UNYSAT Universal-Quattro-Switch-LNB passt auf alle AZ/EL-Halterungen der SATMAN-Antennenschüsseln und dient zur Realisierung von TV-, Radio- und Multimedia-Angeboten, die über Satellit übertragen werden. Dieser LNB hat vier Ausgänge, die jeweils direkt an ein Empfangsgerät (Satellitenreceiver oder Smart-TV) angeschlossen werden können.Der UNYSAT Universal-Quattro-Switch-LNB erlaubt den Empfang von bis zu vier Teilnehmern, eine Erweiterung der Empfangsanlage mit Multischaltern ist jedoch nicht vorgesehen.Sollen mehr als vier Teilnehmer angeschlossen werden, muss ein Quattro-LNB in Kombination mit einem Multischalter verwendet werden.Der UNYSAT Universal-Quattro-Switch-LNB ist bauartbedingt gegen Störungen durch LTE-Mobilfunk geschützt.

• • Für 4 Teilnehmer
  • Spezielles wetterfestes Gehäuse für hervorragende Empfangselektronik
  • Geeignet für alle TechniSat SATMAN Schüsseln
  • Schnelle und einfache Montage ohne Montageklammer
  • LTE störungssicher
  • Impedanz: 75 ?
  • Anschlusstyp: F-Buchse
  • Einspeiseempfang: Für SATMAN
  • Verstärkung: 60 ... 65 dB
  • Schräglage: -20 ... 20 °
• Farbe: grau

Kurzinfo: TechniSat UNYSAT Universal-Quattro-Switch-LNB - Satellitenantennen-Umwandler - Quattro-LNB Gruppe Antennen Hersteller TechniSat Hersteller Art. Nr. 0010/8980 EAN/UPC 4019588109803 Produktbeschreibung: TechniSat UNYSAT Universal-Quattro-Switch-LNB - Satellitenantennen-Umwandler Gerätetyp Satellitenantennen-Umwandler Abmessungen (Breite x Tiefe x Höhe) 13.5 cm x 6 cm x 14.5 cm Gewicht 366 g Farbe Grau Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 10.7 - 11.7 GHz, 11.7 - 12.75 GHz, 9.75 GHz, 10.6 GHz Umformerart Quattro-LNB Funktionen Wetterfest Ausführliche Details Allgemein Produkttyp Satellitenantennen-Umwandler Breite 13.5 cm Tiefe 6 cm Höhe 14.5 cm Gewicht 366 g Farbe Grau Antenne Frequenzbereich 950 - 1950 MHz, 1100 - 2150 MHz, 10.7 - 11.7 GHz, 11.7 - 12.75 GHz, 9.75 GHz, 10.6 GHz Scheinwiderstand 75 Ohm Umformerart Quattro-LNB Funktionen Wetterfest Geleisteter Anschluss Art Antenne - F-Stecker Abmessungen & Gewicht (Transport) Transportbreite 15 cm Transporttiefe 7.5 cm Transporthöhe 17 cm Transportgewicht 420 g

Das Universal Quattro-Switch Low-Noise Block Konverter ist für alle Azimut-Elevation-Halterungen der SATMAN Antennenschüsseln geeignet und ermöglicht den Empfang von Fernseh-, Radio- und Multimediaangeboten über Satellit. Dieses Gerät verfügt über vier Ausgänge, die jeweils direkt mit einem Empfangsgerät verbunden werden können. Die Empfangsgeräte sind unabhängig in der Programmauswahl, da an jedem Ausgang das gesamte Empfangsspektrum anliegt. Es ist möglich, zwei Twin-Receiver anstelle von vier Einzelgeräten anzuschließen. Das Gerät unterstützt maximal den Empfang für vier Teilnehmer und ist gegen Störungen durch Mobilfunknetze geschützt. Die Montage erfolgt einfach und schnell ohne Halteschelle.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). UniversalQuatro-Switch-LNB mit Wetterschutzgeh. UNYSAT0010/8980

TechniSat UNYSAT Universal-Quattro-Switch-LNB - Satellitenantennen-Umwandler - Quattro-LNB
