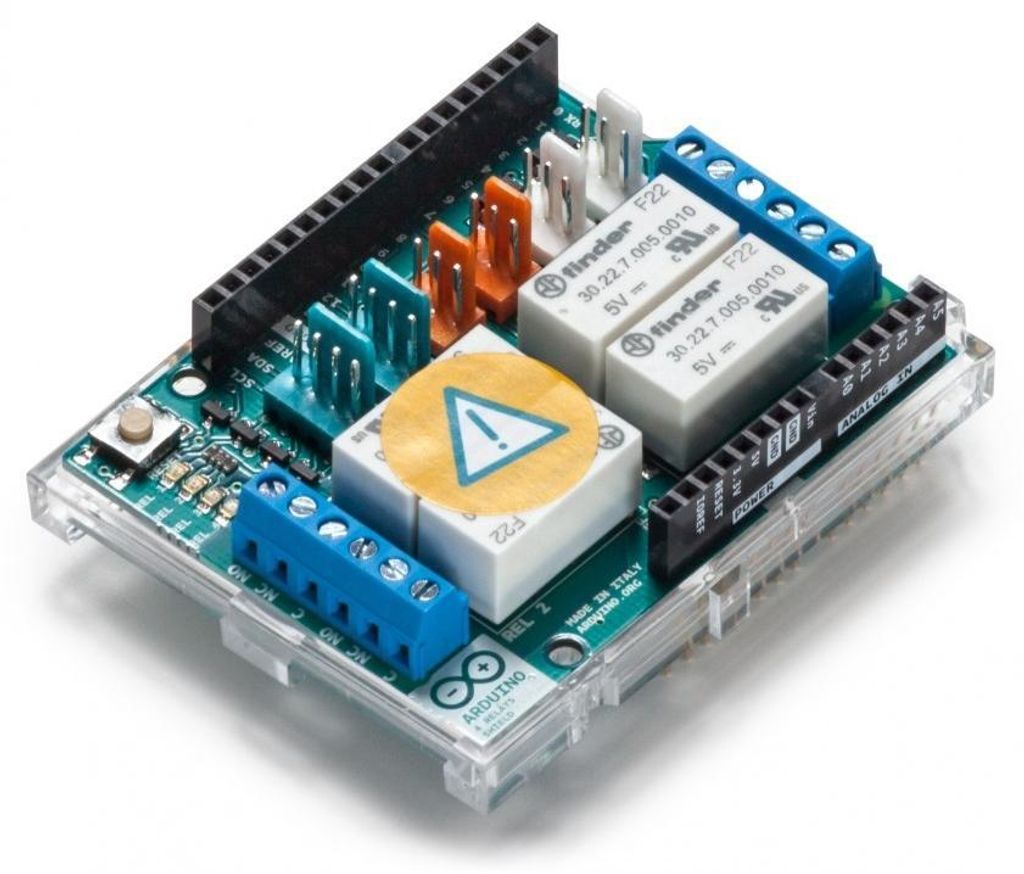

ARDUINO Shield 4 Relays

Arduino 4 Relays Shield
Das Arduino 4 Relays Shield ist eine Lösung zur Steuerung von Hochleistungslasten, die nicht durch die digitalen IOs von Arduino gesteuert werden können, aufgrund der Strom- und Spannungsgrenzen des Controllers. Das Shield verfügt über vier Relais, jedes Relais bietet 2 Wechslerkontakte (NO und NC); um das Stromlimit jedes Ausgangs zu erhöhen, wurden die 2 Wechslerkontakte parallel geschaltet. Vier LEDs zeigen den Ein/Aus-Zustand jedes Relais an.

Merkmale im Überblick

• Vier Relais mit 2 Wechslerkontakten
• LEDs zur Anzeige des Ein/Aus-Zustands jedes Relais
• TinkerKit Schnittstellen: 2x TWI, 2x OUT, 2x IN

Technische Daten

• Betriebsspannung: 5 V
• Stromverbrauch: 140 mA (mit allen Relais an, etwa 35 mA pro Relais)
• PCB-Größe: 53 x 68,5 mm
• Gewicht: 0,044 kg
• Produktcode: A000110
• Maximaler Laststrom: 2A bei 30 V DC
• Maximale Lastspannung: 48 V
• Maximale Schaltleistung: 60 W

Sonstige Daten

• Vier Befestigungslöcher zur Montage auf einer Oberfläche oder einem Gehäuse

Lieferumfang

• 1x Arduino 4 Relays Shield

Links

• Schaltplan PDF

Links

• Zum BerryBase Blog

- Sicherstellen, dass das Relais-Shield nicht mit einer Spannungsquelle verbunden ist, bevor Arbeiten daran durchgeführt werden. - Vorsicht beim Umgang mit hohen Spannungen: Kontakt mit offenen Kontakten vermeiden. - Immer die maximale Strom- und Spannungswerte der Relais-Schaltung beachten, um Überlastungen und Schäden zu vermeiden. - Die Verdrahtung sorgfältig überprüfen, um Kurzschlüsse und Fehlfunktionen zu vermeiden. - Nur in gut belüfteten Bereichen einsetzen, um Überhitzung zu verhindern. - Produkt nicht für Anwendungen verwenden, die lebenswichtige Sicherheit betreffen. - e Relais nicht weiterverwenden ? Verletzungsgefahr durch elektrische Schläge oder Brände. - Bei Entsorgung lokale Vorschriften für Elektronikschrott beachten und ordnungsgemäß als Elektroschrott recyceln. - Kinder und unbefugte Personen vom Gerät fernhalten. - Schutzhandschuhe tragen, um Verletzungen während der Montage zu vermeiden.

Kompatibilität:

Arduino

Markenkompatibilität:

Arduino

:

FC,/dd>

Konformitätsbescheinigungen:

RoHS

Breite:

53 mm

Tiefe:

68,5 mm

Gewicht:

44 g

Auswahl an elektronischen Hardwaregeräten und freier Software (Open Source) mit einem neu programmierbaren Mikrocontroller, ideal für die professionelle Entwicklung von Elektronikprojekten, sowohl für Bildungszwecke als auch für Privatanwender. Es ermöglicht den Anschluss verschiedener Ein- und Ausgabekomponenten (E / A), eine Schnittstelle, die die Automatisierung von Systemen und Robotern sowie die Steuerung und Versorgung verschiedener Geräte ermöglicht. Es kann sowohl unter Windows als auch unter macOSx und GNU / Linux programmiert werden.

Technische Daten

• Arduino-Karte mit 4 Relais für hohe Leistungslasten, die aufgrund der Strom- und Spannungsgrenzen des Controllers nicht von der digitalen E / A der Arduino-Karte gesteuert werden können.
• Kompatibel mit allen Standard 5V und 3.3V Arduino Boards.
• Es verfügt über vier LEDs zur Steuerung des Status der Relais, ein- oder ausgeschaltet.
• Jedes Relais hat zwei NC (normalerweise geschlossen) und NO (normalerweise offen) und zwei gemeinsame Kontakte. Montiert an zwei 6-Kontakt-T-Block-Klemmen.
• Betriebsspannung: 5 V Spulenstromaufnahme: 140 mA (bei eingeschalteten Relais jeweils ca. 35 mA). Maximale Ladespannung: 48 V Maximale Schaltleistung: 60 W.
• Abmessungen: 52 x 29 x 74 mm (Breite x Höhe x Tiefe).

Ihr Arduino wird um 4 Relays erweitert!
Der Arduino 4 Relays Shield ermöglicht es Ihrem Arduino, hohe Leistungslasten zu fahren.

Arduino® Shield 4 Relays
Der Arduino 4 Relays Shield ist eine Lösung für den Betrieb hoher Leistungslasten, die aufgrund der Strom- und Spannungsbegrenzungen des Controllers nicht über die digitalen IOs von Arduino gesteuert werden können. Die Abschirmung verfügt über vier Relais, jedes Relais verfügt über zwei polare Wechselkontakte (NO und NC) um die Stromgrenze jedes Ausgangs zu erhöhen, wurden die beiden Wechselkontakte parallel geschaltet. Vier LEDs zeigen den Ein/Aus-Zustand jedes Relais an.

Technische Spezifikationen

Features

Thinker Kit interface	2x TWI, 2x OUT, 2x IN
Interfaces with Arduino Board	DIO
Relays	4 (60W)

General

Operating Voltage	5 V
Current needs	140 mA (with all releays on, about 35 mA each)
PCB Size	53 x 68.5 mm
Weight	0.044 Kg
Product Code	A000110

Arduino A000110. Kompatibilitä

Merkmale | Kompatibilität: Arduino | Markenkompatibilität: Arduino | : FC.| Technische Details | Konformitätsbescheinigungen: RoHS | Gewicht und Abmessungen | Breite: 53 mm | Tiefe: 68.5 mm | Gewicht: 44 g |
