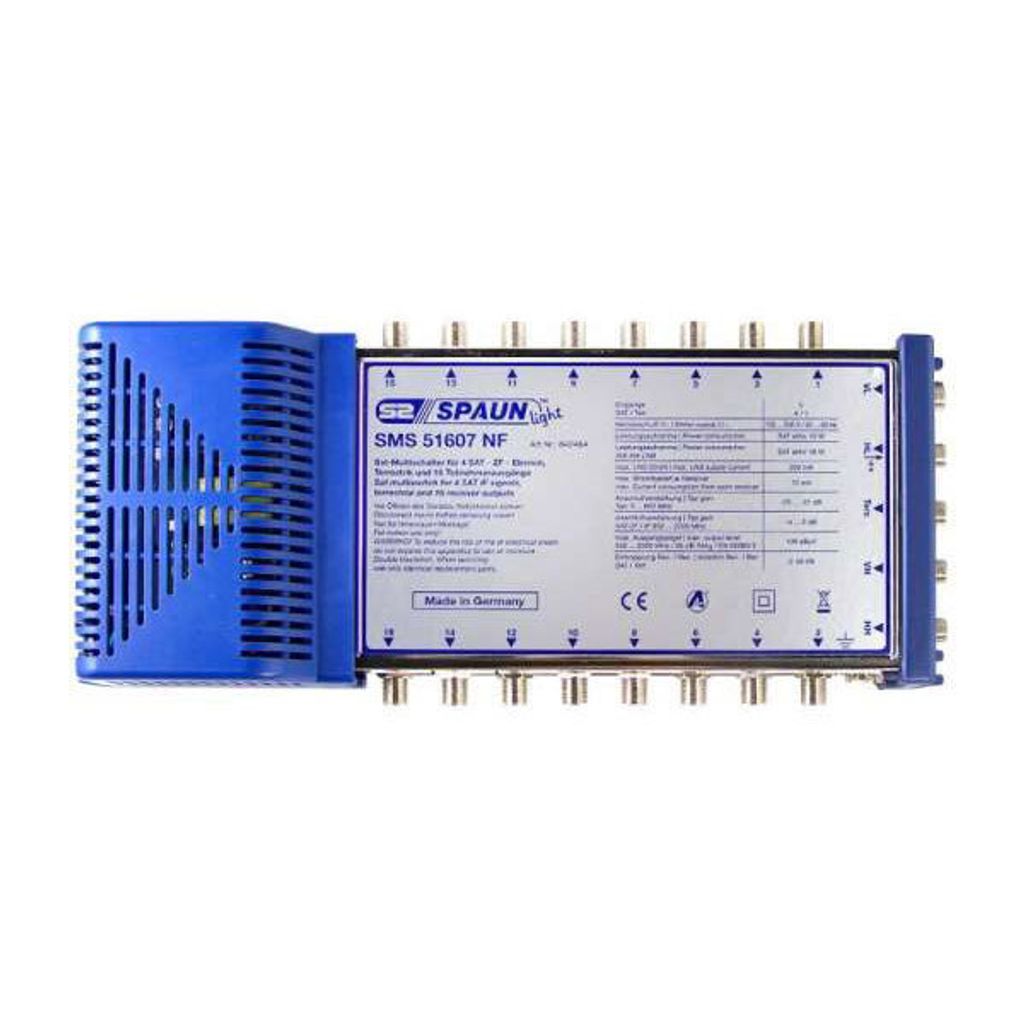

Spaun SMS 51607 NF, Blau, 10 W, 100−240V AC, 300 x 132 x 56 mm

Sat Multischalter für 16 Teilnehmer: jeder Fernseher wählt sein Programm selbst, im Standby braucht die Anlage nur 0,1 W.

Der Spaun SMS 51607+ NF verteilt das Signal eines Satelliten, z. B. Astra 19,2° Ost oder Hotbird 13° Ost, sternförmig an 16 Empfangsgeräte. Er eignet sich für Mehrfamilienhäuser und Objekte mit bis zu 16 Fernsehern oder Receivern. Solange kein Receiver eingeschaltet ist, schaltet er Verstärker und LNB-Speisung ab und braucht typisch nur 0,1 W.

Ihre Vorteile auf einen Blick

• Spart Strom, solange alle Geräte aus sind – Standby-Funktion, typisch 0,1 W, mit ECO-LNB (100 mA) typisch 2,4 W im Betrieb
• 16 Fernseher, ein Satellit – 16 Teilnehmerausgänge, jeder Receiver wählt Ebene und Programm unabhängig
• Passt zu Ihrem LNB – für Quattro-LNB, dank integriertem 22-kHz-Generator auch für Quad-LNB
• Kein externes Netzteil nötig – eingebautes, kurzschlussfestes Weitbereichs-Schaltnetzteil 90–240 V
• Kabel-TV oder DVB-T2 dazu – passiver, rückwegtauglicher Terrestrik-Eingang 5–862 MHz (23 dB)
• Starkes Signal an jeder Dose – Ausgangspegel max. typisch 102 dBµV
• Ausrichten ohne Umweg – ein Messgerät mit LNB-Speisung am Teilnehmerausgang weckt den Multischalter automatisch

Einsatz und Kompatibilität

Der SMS 51607+ NF ist das Herz einer Sternverteilung: Am Eingang hängt ein Quattro-LNB (oder Quad-LNB) mit vier Leitungen, an jedem der 16 Ausgänge eine eigene Leitung zur Antennendose. Die Ebenenwahl übernimmt der Receiver über die üblichen Umschaltkriterien.

Über den fünften Eingang speisen Sie zusätzlich terrestrische Signale wie DVB-T2 oder Radio ein, der Eingang ist rückwegtauglich.

Technische Daten

• Modell: Spaun SMS 51607+ NF, Kompakt-Multischalter 5/16
• Satellitenpositionen: 1
• Eingänge: 5 (4 × Sat-ZF, 1 × Terrestrik)
• Teilnehmerausgänge: 16
• Geeignete LNB: Quattro-LNB, auch Quad-LNB (22-kHz-Generator)
• Anschlussdämpfung Terrestrik (5–862 MHz): 23 dB ± 1 dB, passiv, rückwegtauglich
• Anschlussdämpfung Sat-ZF (950–2200 MHz): 4 … 1 dB ± 1 dB
• Ausgangspegel max.: typ. 102 dBµV (35 dB IMA3, EN 60728-3)
• Sat-Eingangspegel max.: 92 dBµV
• Entkopplung: typ. 30 dB
• Netzanschluss: 90–240 V, 47–63 Hz, eingebautes Schaltnetzteil
• Leistungsaufnahme Standby: typ. 0,1 W
• Leistungsaufnahme mit ECO-LNB 100 mA: typ. 2,4 W
• Strombedarf je Receiver: 38 mA
• Umgebungstemperatur: −20 … +55 °C
• Abmessungen: 290 × 136 × 43 mm
• EAN: 4040326424643

Lieferumfang

• 1 × Multischalter Spaun SMS 51607+ NF
• 1 × Erdungsklemme 4 mm²
• Betriebsanleitung mit Sicherheitshinweisen

Gut zu wissen

• Schließen Sie unbenutzte Teilnehmerausgänge mit 75-Ohm-Abschlusswiderständen ab.
• Halten Sie die Sat-Eingangspegel der vier Ebenen möglichst gleich hoch, so erreichen alle Ausgänge dieselbe Qualität.
• Zum Ausrichten der Schüssel schließen Sie das Messgerät mit eingeschalteter LNB-Speisung an einen Teilnehmerausgang an, der Multischalter wechselt dann selbst in den Normalbetrieb.
• Speisen Sie terrestrische Signale selektiv ein, z. B. nur DVB-T2 und Radio.

Hersteller und Sicherheit

Marke und Hersteller: Spaun. Installation nur durch sachkundige Personen. Betreiben Sie den Multischalter nur in trockenen Innenräumen, nicht auf oder nahe leicht entzündlichen Materialien und mit ausreichender Luftzirkulation. Das Teilnehmernetz ist nach DIN EN 60728-11 zu erden. Elektrogerät: Am Ende der Nutzung nicht über den Hausmüll, sondern über eine Sammelstelle für Elektroaltgeräte entsorgen.

Für 6, 8, 12 und 16 Teilnehmer.

SAT-ZF:

- Durch einen integrierten 22kHz-Generator sowohl für Quattro als auch QUAD-LNB geeignet.
- Standby-Funktion: Sowohl die SAT-ZF-Verstärker, als auch die Fernspeisung der LNBs sind nur dann aktiv, wenn mindestens ein Receiver eine Speisespannung zum Multischalter sendet.
- Durch ein neues Schaltungskonzept werden hohe Ausgangspegel ermöglicht.
- Durch das neue Gehäusekonzept sind mehrere Einbaulagen des Multitschalters zulässig.

Terrestrik:
- Der terrestrische Eingang ist passiv.
- Der terrestrische Eingang ist auch für die Einspeisung digitaler Fernsehsignale geeignet.

Sonstiges:
- Energiesparendes, kurzschluss festes Schaltnetzteil.
- Besonders attraktives .
- Standby-Funktion.
- Erdungsklemme.

• SAT-ZF:
• Durch einen integrierten 22kHz- Generator sowohl für Quattro-als auch QUAD-LNB geeignet.
• Duch ein neues Schaltungskonzept werden hohe Ausgangspegel ermöglicht.
• der Mutlischalter verfügt über eine Standby-Schaltung. Sowohl die SAT-ZF-Verstärker, aks auch die Fernspeisung des LNBs ist nur aktiv, wenn mindestens ein Receiver eine Speisespannung zum Multischalter liefert.
• Terrestrik:
• Der terrestrische Eingang ist passiv.
• Der terrestrische Eingang ist auch für die Einspeisung digitaler Fernsehsignale geeignet.
• Sonstiges:
• Die Produkte sind mit einem kurzschlussfesten, energiesparenden Schaltnetzteil ausgestattet.
• Eine Erdungsklemme ist vorhanden.
• Besonders attraktives .

• Kompakt Multischalter mit pass. Terrestrik, Frequenzbereich 5 - 862 MHz, 950 - 2200 MHz, Eingänge: 4 x SAT / 1 x Terr., 16 Teilnehmerausgänge, SAT-Anschlussverstärkung -42 dB, Terr. Anschlussdämpfung 2521 dB; 22 kHz-Generator, für Quattro und QUAD-LNB geeignet; Standy Funktion; max. Ausgangspegel 35 dB IMA3 100 dBµV; Abmessung: 300x132x56

Produktfarbe:

Blau

Plug & Play:

Ja

Stromverbrauch (Standardbetrieb):

10 W

Energiebedarf:

100−240V AC

Abmessungen (BxTxH):

300 x 132 x 56 mm

Verbindungstyp:

F

• Anzahl der Eingäng: 5
• Teilnehmeranschlüsse: 16
• Quattroswitch-LNB tauglich
• 2 dB Verstärkung Sat
• 21 dB Verstärkung terrestrisch passiv
• Netzteil integriert

Spaun SAT-Multischalter 16 Teilnehmeranschlüsse , 5 Eingänge , Terrestrischer Eingang passiv , Netzteil eingebaut
