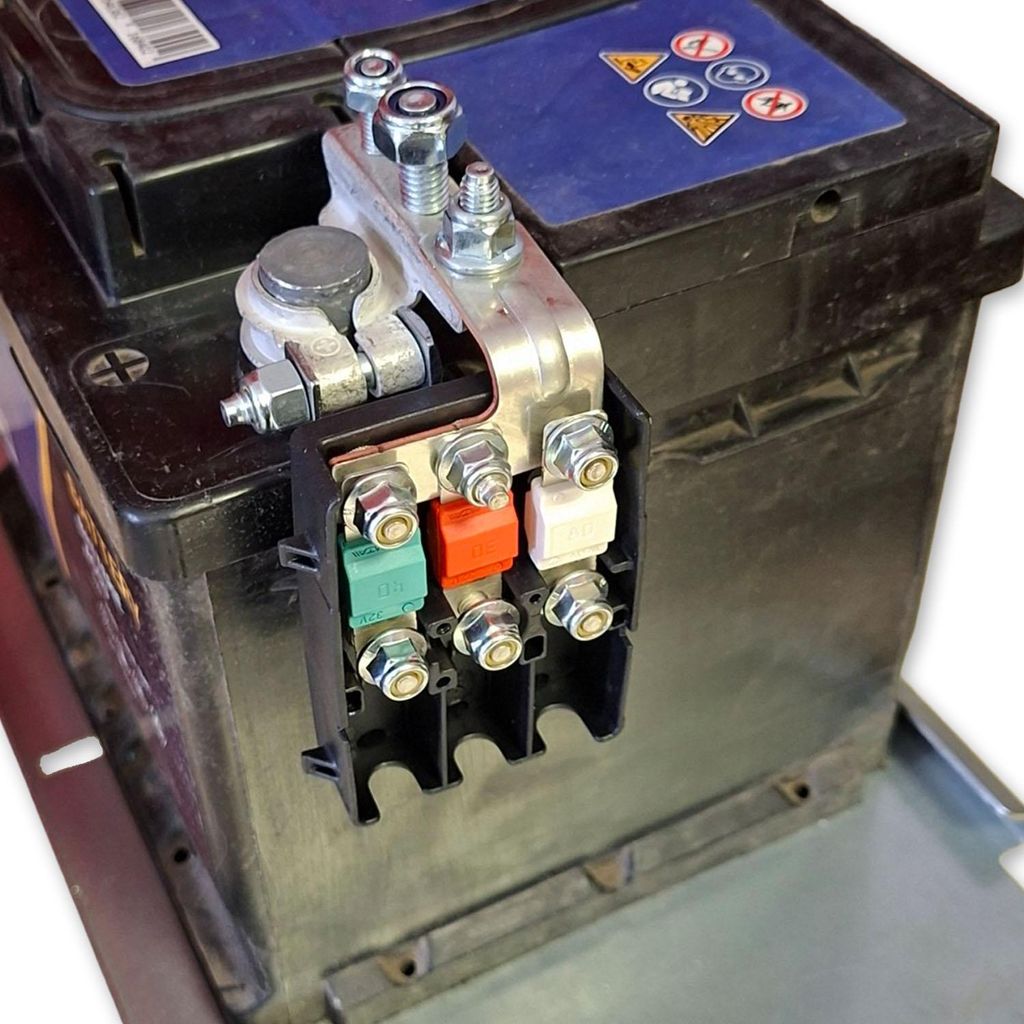

Batteriepolklemme Plus mit 3-fach MIDI Sicherungshalter SX 12V 24V MTA

Batteriepolklemme Plus mit 3-fach MIDI Sicherungshalter | Stromverteiler 12 V / 24 V

Dieses Batteriepolklemmen-Set für den Pluspol kombiniert eine Batteriepolklemme mit drei Schraubanschlüssen und einen separaten 3-fach MIDI Sicherungshalter mit gemeinsamer Sammelschiene. Damit lassen sich drei Stromkreise direkt in Batterienähe absichern und weitere Leitungen unmittelbar an der Pluspolklemme anschließen.

Das Set eignet sich für 12-V- und 24-V-Bordnetze bis maximal 32 V DC. Es ermöglicht eine kompakte und übersichtliche Stromverteilung in Fahrzeugen, Wohnmobilen, Campern, Nutzfahrzeugen, Solarsystemen und anderen Niedervolt-Anwendungen.

Technische Daten

• Produkttyp: Batteriepolklemme Plus mit 3-fach MIDI Sicherungshalter und Stromverteiler
• Ausführung: SX, Sammelschiene links herausgeführt
• Setbestandteile: Batteriepolklemme und separater 3-fach Sicherungsverteiler
• Artikelnummern der Komponenten: 0300468 + 1507701
• Polarität: Positiv (+)
• Geeignete Bordnetze: 12 V und 24 V
• Maximale Betriebsspannung: 32 V DC
• Anzahl Sicherungsplätze: 3
• Passende Sicherungstypen: MIDI, MidiVAL, BF1 und passende 40-mm-Streifensicherungen
• Einspeisung Sicherungshalter: gemeinsamer M8-Anschluss über integrierte Sammelschiene
• Anschlüsse der Sicherungen: 6 × M5
• Anschlüsse der Batteriepolklemme: 1 × M8 und 2 × M6
• Passender Batteriepol: positiver DIN- beziehungsweise SAG-Standardpol mit ca. 19,5 mm Durchmesser
• Gehäusematerial Sicherungshalter: Polyamid PA66
• Material Batteriepolklemme: Messing
• Kontaktoberfläche: verzinnt
• Temperaturbereich Sicherungshalter: −40 °C bis +125 °C
• Abmessungen Sicherungshalter: ca. 84 × 61,8 × 49,5 mm
• Abmessungen Batteriepolklemme: ca. 46 × 49 × 20 mm
• Farbe: Schwarz / Silber

Was dieses Stromverteiler-Set praktisch macht

• Drei separat abgesicherte Stromkreise: Jeder Sicherungsplatz versorgt einen eigenen Ausgang.
• Gemeinsame Einspeisung: Die integrierte Sammelschiene verteilt den Batteriestrom auf alle drei MIDI Sicherungsplätze.
• Zusätzliche Direktanschlüsse: Neben dem Sicherungsverteiler können weitere Leitungen direkt an der Batteriepolklemme angeschlossen werden.
• Flexible Montage: Polklemme und Sicherungshalter sind getrennte Bauteile und können passend zum verfügbaren Einbauraum positioniert werden.
• Batterienahe Absicherung: Kurze Leitungswege zwischen Batterie, Sicherung und Verbraucher reduzieren ungesicherte Leitungsabschnitte.
• Abnehmbarer Deckel: Deckt die Sicherungen und Schraubanschlüsse nach der Montage ab.

Aufbau der Stromverteilung

Die Pluspolklemme besitzt insgesamt drei Anschlüsse für Ringkabelschuhe: einen M8-Anschluss und zwei M6-Anschlüsse. Einer dieser Anschlüsse kann zur Einspeisung des separaten Sicherungshalters verwendet werden.

Bei diesem üblichen Aufbau stehen am Sicherungsverteiler drei abgesicherte Ausgänge und an der Batteriepolklemme noch zwei zusätzliche Direktanschlüsse zur Verfügung. Die genaue Belegung kann an die jeweilige Installation angepasst werden.

Der Sicherungshalter besitzt eine gemeinsame Einspeisung. Die integrierte Sammelschiene führt den Strom zu allen drei Sicherungsplätzen. Hinter jeder eingesetzten MIDI Sicherung steht ein eigener abgesicherter Ausgang zur Verfügung.

Typische Einsatzbereiche

• Auto und Transporter: Absicherung von Zusatzbeleuchtung, Verstärkern, Steuergeräten und Nachrüstsystemen
• Wohnmobil und Camper: Stromverteilung an Starterbatterie oder Aufbaubatterie
• Nutzfahrzeuge und Arbeitsmaschinen: Versorgung von Arbeitsleuchten, Zusatzgeräten und Unterverteilungen
• Solar- und Offgrid-Systeme: Verteilung mehrerer 12-V- oder 24-V-Stromkreise an einer Batterie
• Sonderfahrzeuge und individuelle Ausbauten: Aufbau eigener abgesicherter Bordstromverteilungen
• Boot und Marine: Verwendung in trockenen und vor Feuchtigkeit geschützten Einbaubereichen

Beschreibung

Das Set besteht aus einer Batteriepolklemme für den Pluspol und einem separaten 3-fach MIDI Sicherungskasten. Die Polklemme wird direkt auf dem positiven Standard-Batteriepol montiert und stellt drei Schraubanschlüsse für Leitungen mit passenden Ringkabelschuhen bereit.

Der Sicherungshalter nimmt drei MIDI, MidiVAL beziehungsweise BF1 Streifensicherungen auf. Eine integrierte Sammelschiene versorgt alle drei Sicherungsplätze über einen gemeinsamen M8-Anschluss. Jeder Sicherungsplatz besitzt einen eigenen Ausgang und kann mit einem individuell zur Leitung und zum Verbraucher passenden Sicherungswert bestückt werden.

So können beispielsweise drei Zusatzverbraucher, Hauptleitungen oder nachgelagerte Unterverteilungen getrennt voneinander abgesichert werden. Nicht benötigte Sicherungsplätze können unbestückt bleiben.

Da Batteriepolklemme und Sicherungsverteiler nicht fest miteinander verbunden sind, kann der Sicherungshalter passend zum verfügbaren Einbauraum montiert werden. Das ist besonders bei engen Batteriefächern oder schwer zugänglichen Batteriepositionen praktisch.

Auswahl der Sicherungen

Der Sicherungswert muss immer zum angeschlossenen Kabel und zum jeweiligen Verbraucher passen. Entscheidend sind insbesondere Kabelquerschnitt, Leitungslänge, Verlegeart und maximale Stromaufnahme.

Eine größere Sicherung erhöht nicht automatisch die nutzbare Leistung. Sie darf nur eingesetzt werden, wenn Kabel, Ringkabelschuhe, Schraubverbindungen und Verbraucher für den entsprechenden Strom ausgelegt sind.

Wichtige Hinweise zur Montage

• Das Set ist ausschließlich für den positiven Batteriepol vorgesehen.
• Geliefert wird die SX-Ausführung mit links herausgeführter Sammelschiene. Die spiegelverkehrte DX-Ausführung ist ebenfalls erhältlich.
• Vor der Montage die Batterie abklemmen und das Bordnetz vollständig spannungsfrei schalten.
• Nur passende MIDI, MidiVAL oder BF1 Streifensicherungen verwenden.
• Kabel mit geeigneten Ringkabelschuhen an den M5-, M6- und M8-Anschlüssen befestigen.
• Sicherungswerte und Kabelquerschnitte passend zur jeweiligen Belastung auswählen.
• Leitungen gegen Scheuern, Knicken, Zugbelastung und Bewegung sichern.
• Schraubverbindungen fachgerecht anziehen und regelmäßig auf festen Sitz kontrollieren.
• Sicherungshalter und Polklemme vor Wasser, Schmutz und leitfähigen Ablagerungen schützen.

Sicherheits- und Warnhinweise

• Arbeiten an Batterien und Hochstromleitungen nur mit geeigneten Werkzeugen und ausreichenden Fachkenntnissen durchführen.
• Ein Kurzschluss am Batteriepluspol kann sehr hohe Ströme, starke Erwärmung und Brand verursachen.
• Abgesicherte Stromkreise niemals durch Überbrücken des Sicherungsplatzes betreiben.
• Keine Sicherung mit einem höheren Wert einsetzen, als Kabel und Verbraucher sicher vertragen.
• Nicht für 230-V-Wechselspannung oder andere Netzspannungsanwendungen geeignet.
• Beschädigte, korrodierte oder thermisch verformte Komponenten nicht weiterverwenden.
• Nur in einer trockenen und ausreichend geschützten Einbauposition montieren.

Lieferumfang

• 1 × Batteriepolklemme für den Pluspol mit 1 × M8- und 2 × M6-Anschluss
• 1 × 3-fach MIDI Sicherungshalter mit Sammelschiene
• 1 × Abdeckung für den Sicherungshalter
• Ohne Sicherungen
• Ohne Kabel und Ringkabelschuhe

Häufige Fragen

Welche Sicherungen passen in den Sicherungshalter?

Der Sicherungshalter ist für drei MIDI, MidiVAL beziehungsweise BF1 Streifensicherungen mit einer Länge von ungefähr 40 mm vorgesehen.

Kann das Set in einem 12-V- oder 24-V-Fahrzeug verwendet werden?

Ja. Das Set eignet sich für 12-V- und 24-V-Gleichspannungsanlagen bis maximal 32 V DC.

Wie viele abgesicherte Ausgänge besitzt der Sicherungshalter?

Der Sicherungshalter stellt drei separat abgesicherte Ausgänge bereit. Für jeden Ausgang wird eine eigene MIDI Sicherung eingesetzt.

Wie viele zusätzliche Anschlüsse stehen an der Polklemme zur Verfügung?

Die Polklemme besitzt insgesamt drei Schraubanschlüsse. Wird einer davon zur Einspeisung des Sicherungshalters verwendet, bleiben zwei Anschlüsse für weitere direkte Leitungen verfügbar.

Was bedeutet die Ausführung SX?

Bei der SX-Ausführung wird die Sammelschiene links aus dem Sicherungshalter herausgeführt. Daneben gibt es eine spiegelverkehrte DX-Ausführung mit rechts herausgeführter Sammelschiene.

Sind die MIDI Sicherungen im Lieferumfang enthalten?

Nein. Die benötigten Sicherungen müssen passend zu den angeschlossenen Kabeln und Verbrauchern separat ausgewählt werden.
