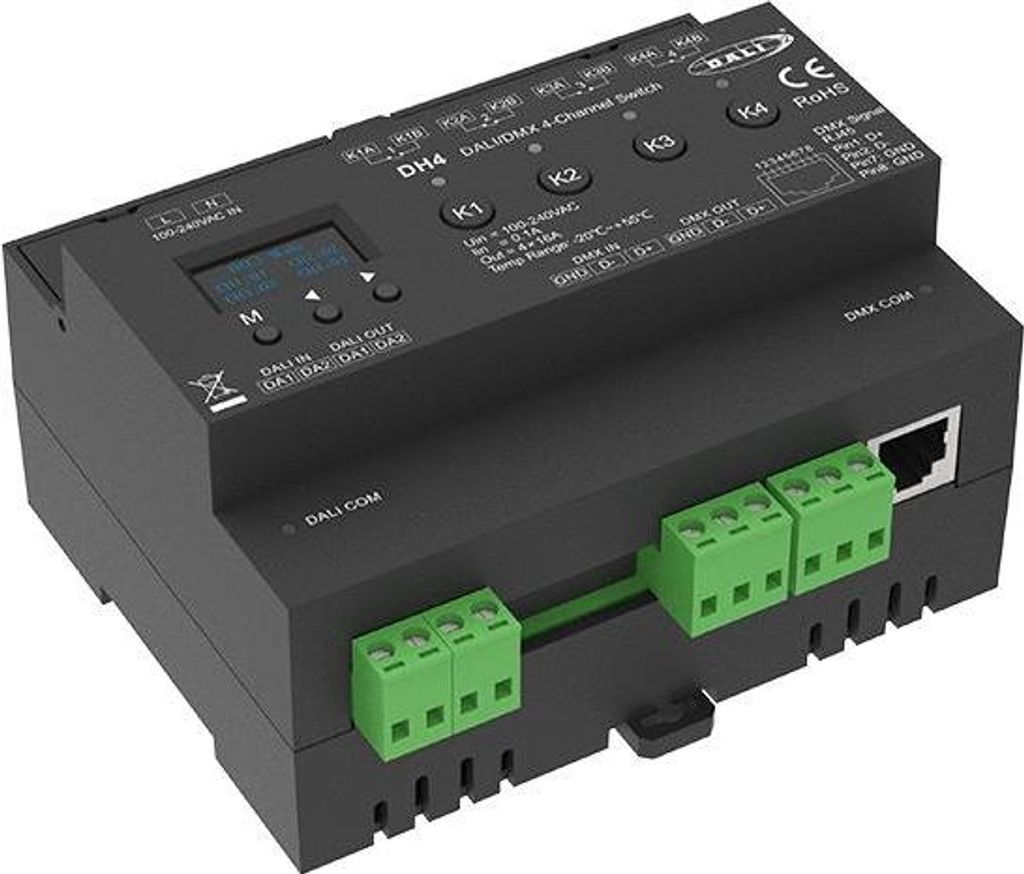

Nicht jede Last im Gebäude will gedimmt werden. Konventionelle 230V Leuchten, Lüfter, Pumpen, Heizgeräte oder die Netzteile ganzer LED-Anlagen brauchen vor allem eines: ein zuverlässiges Ein und Aus auf Befehl des Bussystems. Genau dafür ist der DH4 gebaut. Der AC-Schaltaktor für die Hutschiene stellt vier unabhängige Relaiskanäle mit je 16 A Schaltleistung bei 100 bis 240 V bereit und versteht dabei gleich zwei Protokolle: DALI für die Gebäudeautomation und DMX512 für die Licht- und Eventtechnik. Zwischen beiden Modi wechselst du direkt am Gerät über das OLED-Display, ganz ohne DIP-Schalter, Programmiergerät oder externe Software. Damit schließt der DH4 die Lücke zwischen der digitalen Steuerungswelt und den Hochvolt-Lasten, die in fast jedem Projekt übrig bleiben, wenn die dimmbaren Lichtkreise versorgt sind, und das mit einem einzigen Gerät für beide Systemwelten. Vier Relais mit 16 A – von der Leuchte bis zur Pumpe Jeder der vier Kanäle schaltet eine Dauerlast von bis zu 16 A und deckt damit die typischen Hochvolt-Verbraucher im Gebäude ab: Gruppen von LED Einbauleuchten 230V, Bestandsleuchten ohne Dimmbedarf, Lüfter im Bad oder Serverraum, Umwälzpumpen, Heizstrahler auf der Terrasse oder Maschinen in der Werkstatt. Der DH4 arbeitet dabei als reiner Schaltaktor mit klarer Ein-Aus-Logik, eine Dimmfunktion gibt es bewusst nicht. Besonders praktisch ist die konfigurierbare Relaisgruppierung: Je nach Anwendung richtest du das Gerät als 4×1-Kanal für vier unabhängige Lasten ein, als 2×2 für zwei paarweise geschaltete Gruppen oder als 1×4, wenn alle Relais gemeinsam auf einen Befehl reagieren sollen. LED-Statusanzeigen zeigen den Schaltzustand jedes Kanals direkt am Gerät, sodass du bei der Fehlersuche auf einen Blick siehst, welches Relais gerade angezogen hat. DALI und DMX512 in einem Gerät Die Doppelrolle macht den DH4 ungewöhnlich vielseitig. Im DALI-Modus adressierst du das Gerät automatisch über den DALI Master oder manuell am Display, und für einfach strukturierte Anlagen steht zusätzlich der Broadcast-Modus bereit, bei dem alle Teilnehmer gemeinsam auf Befehle reagieren. Im DMX-Modus vergibst du die Startadresse über das Display oder komfortabel per RDM aus der Ferne, sodass sich der Aktor nahtlos in Szenensteuerungen einfügt. In der Theaterbeleuchtung und Eventtechnik schaltet er so Motoren, Nebelmaschinen oder konventionelle Scheinwerfer im Takt der Show, während er im Gebäude neben LED DALI Hutschienen-Controllern die nicht dimmbaren Verbraucher übernimmt. Auch gemischte Projekte profitieren, denn Elektriker und Veranstaltungstechniker greifen zum selben Gerät und entscheiden erst vor Ort, welches Protokoll die Anlage führt. Wie sich Schalt- und Dimmkanäle zu einem durchdachten Gesamtsystem verbinden, zeigt der Ratgeber LED Beleuchtung smart steuern. Netzteile schalten statt Dauer-Standby Ein Anwendungsfall verdient besondere Aufmerksamkeit, weil er in LED-Projekten bares Geld spart: das primärseitige Schalten von Netzteilen. LED Netzteile ziehen auch im Leerlauf einen kleinen Standby-Strom, und bei einer Anlage mit mehreren Geräten läppert sich das über Monate zu spürbaren Kosten. Über den DH4 trennst du Hutschienen LED Netzteile und andere Stromversorgungen auf der 230V-Seite komplett vom Netz, sobald das Licht aus ist, gesteuert über denselben Bus, der auch die Dimmer bedient. Nachts steht die Anlage dann wirklich still, statt in Bereitschaft zu warten. In der Ladenbeleuchtung schaltet der Aktor Schaufenster und Werbeanlagen zeitgesteuert, im Wohnhaus trennt er die Beleuchtungszonen über Nacht. Beachte dabei den Einschaltstrom: Netzteile ziehen im Einschaltmoment kurzzeitig ein Vielfaches ihres Nennstroms, deshalb solltest du die Zahl der Geräte pro Relaiskanal nicht ausreizen und im Zweifel auf mehrere Kanäle verteilen. Inbetriebnahme am Display, Schutz im Dauerbetrieb Für die Montage rastet der DH4 auf der DIN-Hutschiene ein und wird über robuste Schraubklemmen verdrahtet, im kompakten Gehäuse von 65 × 88 × 115 mm findet er auch im gut gefüllten Verteiler noch Platz. Die gesamte Konfiguration läuft über das OLED-Display und die Bedientasten am Gerät: Protokoll wählen, Kanäle adressieren, Gruppierung festlegen, fertig. Das intuitive Menüsystem macht die Inbetriebnahme auch dann unkompliziert, wenn DALI oder DMX nicht zum Tagesgeschäft gehören. Im Betrieb wacht ein integrierter Temperaturschutz über das Gerät: Bei 110 °C schaltet der Aktor selbstständig ab, kühlt er unter 90 °C ab, nimmt er den Betrieb automatisch wieder auf, ganz ohne Eingriff und ohne dass jemand den Schaltschrank öffnen muss. Mit einem Betriebstemperaturbereich von -30 °C bis +55 °C eignet sich der DH4 auch für unbeheizte Technikräume, Garagen und Außenverteiler, solange das Gehäuse mit Schutzart IP20 trocken untergebracht ist.
