Farbe:

R3V-A1 Mischerregelung 3/4 Wege

Regler für 3/4-Wegeventile zur stufenlosen Regelung von Mischventilantrieben anhand der der Rücklauftemperatur .

Das Gerät ist dafür ausgelegt, die Regelung des Mischventils kontinuierlich basierend auf der Rückwassertemperatur anzupassen. Der Temperatursensor (CT2) ist hierbei für die Messung verantwortlich. Ein weiterer Temperatursensor (CT1) misst die Wassertemperatur am Ausgang der Heizung, um sicherzustellen, dass die Pumpe abgeschaltet wird, sobald die Vorlauftemperatur sinkt. Dieses Vorgehen beugt dem unerwünschten Fließen von kaltem Wasser in der Heizungsanlage vor. Die einstellbare Rücklauftemperatur liegt zwischen 30 und 80 °C.

Wird die Vorlauftemperatur höher als die festgelegte Regeltemperatur (minus eine Abweichung von 10 °C), so wird die Umwälzpumpe gestartet. Unterschreitet die Vorlauftemperatur jedoch diesen Grenzwert (wieder minus eine Abweichung von 10 °C), so schaltet sich die Pumpe aus und das Ventil schließt sich.

Als Beispiel nehmen wir...

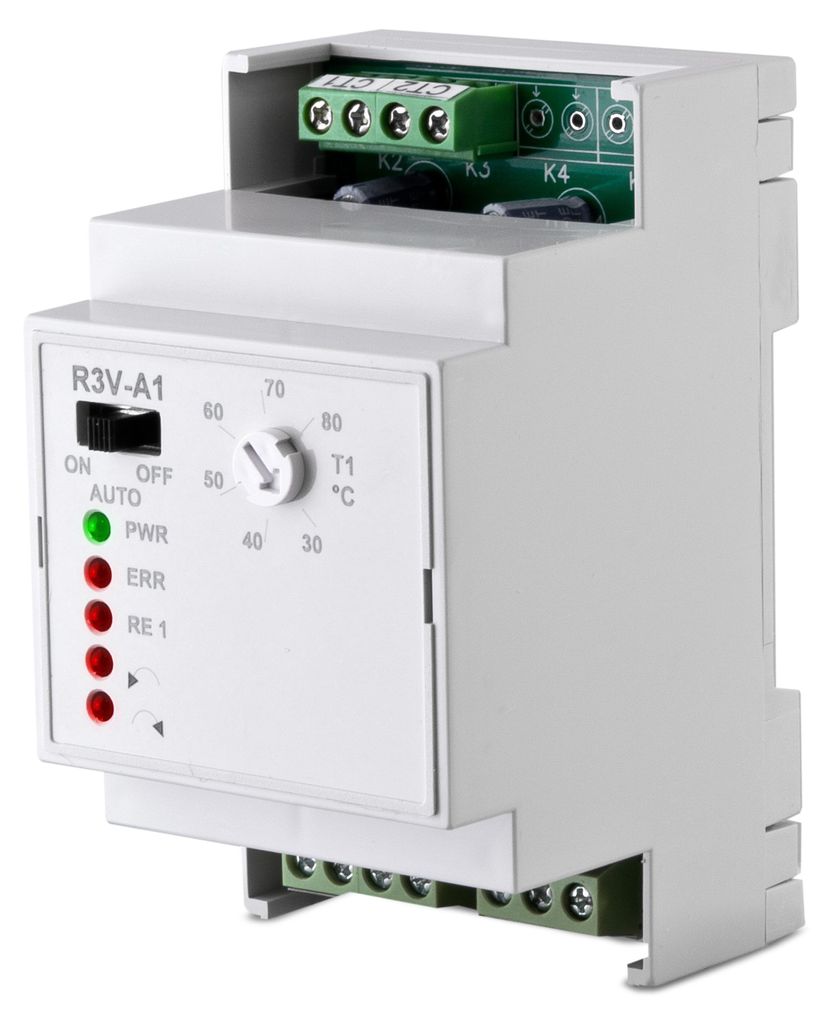

EB Rücklauftemperaturanhebung Regelung R3V-A1

Name: EB Rücklauftemperaturanhebung Regelung R3V-A1
Brand: Elektrobock cz
SKU: 341789970
Price: 67.51 EUR
Availability: InStock
Rating: 5 (1 reviews)

Ähnliche Produkte

Zentralheizungspumpen-Controller LED-Bildschirm ST-02

4,8

59,⁹⁹

Kostenloser Versand

Verkäufer: SuperMerchant

Limot Gebläseeinsatz ELF100 00180

5,0

222,⁴⁷

Kostenloser Versand

Verkäufer: Luftbude

Zehnder Trockensiphonset ComfoAir

119,¹³

Kostenloser Versand

Verkäufer: Luftbude

Zehnder Bedieneinheit ComfoLED

135,⁰³

Kostenloser Versand

Verkäufer: Luftbude

EB Heizkreis Mischerregelung R3V-A1

143,⁸⁹

Kostenloser Versand

Verkäufer: ardebo_de

EB Temperaturschalter / Thermostat RJ401

59,⁸¹

Verkäufer: BUVTEC

Master EU-i-1 Mischerregelung Witterungsgeführt, Raumgeführt, Festwert

5,0

216,⁹⁶

Verkäufer: Teosmart

Sorel MHCC 2S - witterungsgeführter Heizungsregler für einen geregelten Heizkreis - mit 2 Temperaturfühlern

4,5

255,-

Verkäufer: Prinz_Thermotechnik

TECH Pumpenregler | EU-19 | für Pumpe mit Antistop

55,⁰⁹

Kostenloser Versand

Verkäufer: Morelenet

H-Tronic Taupunktsteuerung -40 bis+125°C

5,0

224,⁸⁰

Kostenloser Versand

Verkäufer: getgoods

Remeha Feuerungsautomat CVI3 0295182

251,³⁸

Verkäufer: haustechnikpartner24

Remeha Service-Satz B 10-28 kW S101031

89,⁵⁶

Verkäufer: haustechnikpartner24

Frischwasserstation FRISTAR3

1 220,-

Verkäufer: Prinz_Thermotechnik

Danfoss-Rundkopfdüse 0,35-80 H

26,⁸³

Verkäufer: haustechnikpartner24

Elektro-Heizmodul Wterm T 12 /400

358,⁸²

Kostenloser Versand

Verkäufer: trade-solution

Warmwasserzirkulationssatz für Frischwasserstationen

627,⁷⁹

Verkäufer: Stabilo_Sanitaer

Euroster 11WB Festbrennstoff Kessel Regelung

4,0

110,³⁹

Kostenloser Versand

Verkäufer: Morelenet

Sauermann SI-1805 Zentrifugalpumpe

128,⁷⁰

Verkäufer: haustechnikpartner24

Sauermann SI 1830 Säureresistenz

5,0

128,⁷⁰

Verkäufer: haustechnikpartner24

STIEBEL ELTRON - Schalter ein/aus- CK20S - 323847

22,⁵⁰

Verkäufer: NetworkTechnologies

Mehr zum Produkt

Produktbeschreibung & Produktdaten

R3V-A1 Mischerregelung 3/4 Wege

Regler für 3/4-Wegeventile zur stufenlosen Regelung von Mischventilantrieben anhand der der Rücklauftemperatur .

Als Beispiel nehmen wir an, dass die gewünschte Rücklauftemperatur 50 °C beträgt. Dann wird die Umwälzpumpe eingeschaltet, sobald die Vorlauftemperatur 40 °C erreicht oder übersteigt. Sie wird wieder ausgeschaltet, wenn die Vorlauftemperatur unter 40 °C sinkt. Dabei gilt: Die minimale Rücklauftemperatur wird auf 50 °C geregelt.

Vorteile R3V-A1:

einfache Einstellung
zuverlässiger Betrieb
niedriger Verbrauch
automatischer Schutz vor Kalkablagerungen

Einsatz in der Praxis:

für Festbrennstoffkessel (Regelung unter Berücksichtigung der Rücklauftemperatur)

R3Technische Parameter:

Speisung	Netzwerk (230 V/ 50 Hz)
Thermostat Typ	draht
Art der Steuerung	kontinuierliche PWM
Messgenauigkeit	0
Abmessungen (LxBxH)	90x53x51 mm
Schutzart	IP20
Arbeitstemperatur	0 °C bis 40 °C
Schaltelement	Relais (acc. to valve – triac)
Output	8 A /AC1 (acc. to valve 0,1A/AC1)
Max. die Anzahl der Temperatursensoren	2 (2x CT01-10K-S)
Einstellbarer Temperaturbereich	30 °C bis 80 °C
Verbrauch	2 VA

Lieferumfang:
1x R3V-A1
2x Sensoren (CT01-10K)

Regler für 3/4-Wegeventile zur stufenlosen Regelung von Mischventilantrieben aufgrund der Rückwassertemperatur.

Vorteile R3V-A1:

einfache Einstellung
zuverlässiger Betrieb
niedriger Verbrauch
automatischer Schutz vor Kalkablagerungen

Einsatz in der Praxis:

– für Festbrennstoffkessel (Regelung unter Berücksichtigung der Rücklauftemperatur)

Packungsinhalt: 2x CT01-10K

Speisung	Netzwerk (230 V/ 50 Hz)
Thermostat Typ	draht
Art der Steuerung	kontinuierliche PWM
Messgenauigkeit	0
Abmessungen (LxBxH)	90x53x51 mm
Schutzart	IP20
Arbeitstemperatur	0 °C bis 40 °C
Schaltelement	Relais (acc. to valve - triac)
Output	8 A /AC1 (acc. to valve 0,1A/AC1)
Max. die Anzahl der Temperatursensoren	2 (2x CT01-10K-S)
Einstellbarer Temperaturbereich	30 °C bis 80 °C
Verbrauch	2 VA

Maße: 90 x 53 x 51 mm (L x B x H)
Hersteller: Elektrobock cz
Lieferumfang: 1x R3V-A1, 2x Sensoren (CT01-10K)
EAN: 8594012221079
Herstellernummer: R3V-A1

Maße: 90 x 53 x 51 mm (L x B x H)
Hersteller: Elektrobock cz
Lieferumfang: 1x R3V-A1, 2x Sensoren (CT01-10K)
EAN: 8594012221079
Herstellernummer: R3V-A1
