Eltako EUD61NPL-230V Univ.Dimmschalter (V) o.N-Anschl. speziell f.LED 61100832

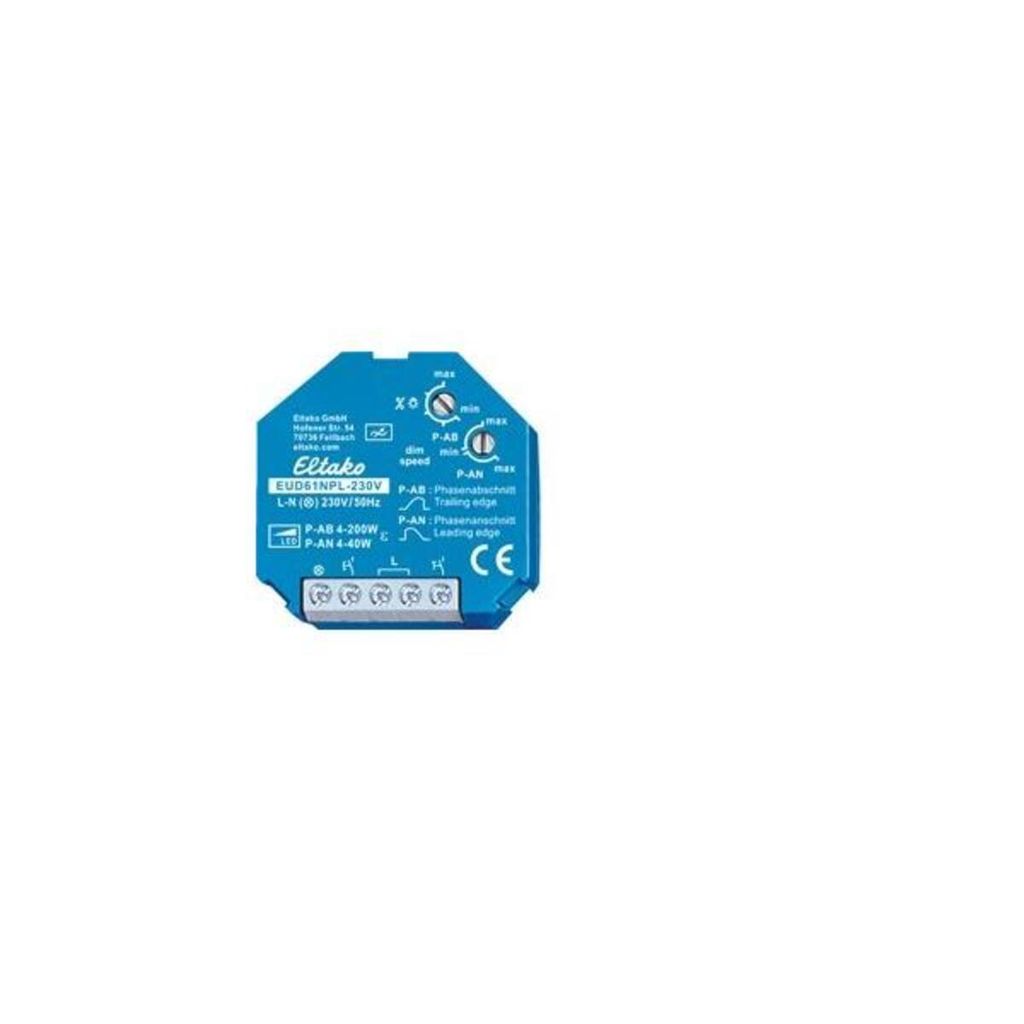

Eltako Universal-Dimmschalter EUD61NPL-230V

Hersteller:Eltako
Bezeichnung:Universal-Dimmschalter Mindestlast nur 4W
Typ:EUD61NPL-230V
Zusammenstellung:sonstige
Bedienungsart:Tipptaster
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:ja
Dimmung Phasenabschnitt:ja
Seriendimmer:nein
Lastart:universal
Nebenstelleneingang:nein
Lichtwertspeicher:ja
Verwendbar mit Taste:ja
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Verwendbar mit IR-Taste:nein
Min. Helligkeit steuerbar:ja
Montageart:Unterputz
Befestigungsart:Befestigung mit Schraube
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:ja
Oberflächenschutz:unbehandelt
Ausführung der Oberfläche:matt
Farbe:blau
Transparent:nein
Nennspannung:230 V
Steuerspannung:230 V
Nennleistung ohmsche Last:200 W
Nennleistung kapazitive Last:200 VA
Max. Schaltleistung LED:200 W
Leistungsaufnahme:0,5 W
Anschlussart:Schraubklemme
Aderquerschnitt:4 mm²
Gerätebreite:45 mm
Gerätehöhe:45 mm
Gerätetiefe:18 mm
Min. Tiefe der Gerätedose:18 mm
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Eltako Universal-Dimmschalter EUD61NPL-230V: weitere Details

Ohne N-Anschluss, Power MOSFET bis 200W. Stand-by-Verlust nur 0,5 Watt. Mit Steuereingängen für Lichttaster und Lichtschalter. Mindesthelligkeit, Betriebsart und Dimmgeschwindigkeit einstellbar. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Universal-Dimmschalter für R und C-Lasten bis 200W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und ESL in der Betriebsart Phasenabschnitt bis 200W bzw. in der Betriebsart Phasenanschnitt bis 40W, abhängig von den Lüftungsverhältnissen. Bei dimmbaren 230V-LED-Lampen, welche auch im ausgeschalteten Zustand etwas leuchten, muss ein Grundlastelement GLE parallel zur Lampe geschaltet werden. L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) dürfen nicht angeschlossen werden. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs-, Schalt- und Steuerspannung 230V. Mindestlast 4W. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Memory lässt sich durch dreimaliges Drehen des oberen Drehschalters bis zum Rechtsanschlag (max) ausschalten. Dann können auch ESL geschaltet werden. Memory wieder einschalten (Werkseinstellung) durch dreimaliges Drehen bis zum Linksanschlag (min). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim speed-Drehschalter wird zwischen der Betriebsart Phasenabschnitt (P-AB) oder Phasenanschnitt (P-AN) gewählt, die Dimmgeschwindigkeit eingestellt und gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, ist ein eigener Steuereingang für Lichtschalter vorhanden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird. Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten. Zusätz­lich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird. Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. Ohne N-Anschluss, daher zur Montage direkt hinter dem Lichttaster oder Lichtschalter geeignet, auch wenn keine N-Leitung vorhanden ist.

Geliefert wird: Eltako Universal-Dimmschalter Mindestlast nur 4W EUD61NPL-230V, Verpackungseinheit: 1 Stk., EAN: 4010312109618

Universal-Dimmschalter Mindestlast nur 4W EUD61NPL-230V (61100832)
