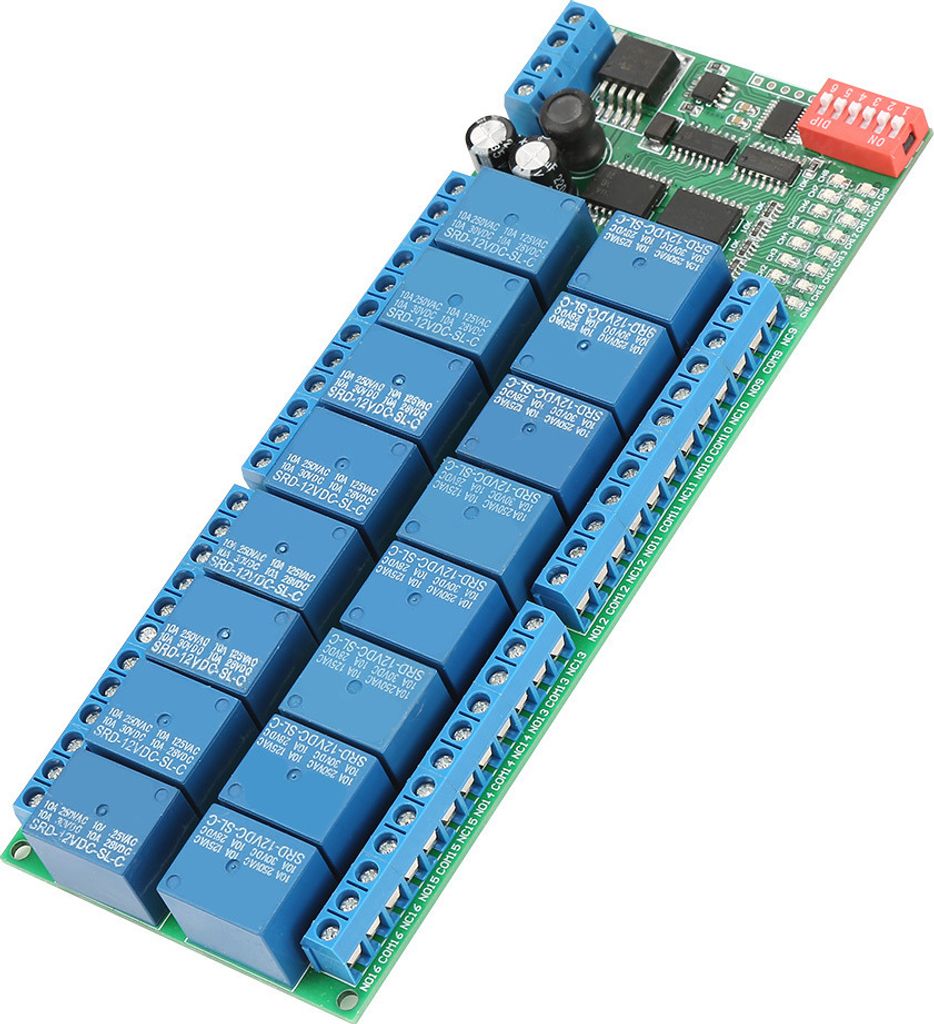

Modbus-Relais, 255 Sekunden maximale Verzögerung RS485 DC 12 V Arbeitsspannung 11 mA Standby-Strom MODBUS RTU-Befehlssteuerungsmodus, für Factory Home

Eigenschaften:

1. Arbeitsspannung ist DC 12V.
2. Ruhestrom (alle Relais geschlossen) beträgt 11 mA, 1 Relais offen 40 mA, 2 Relais offen 67 mA, 3 Relais offen 95 mA, 4 Relais offen 121 mA, 5 Relais offen 147 mA, 6 Relais offen 173 mA, 7 Relais offen 198 mA, 8 Relais offen 222 mA. ..
3. 6 Befehle: „Öffnen“, „Schließen“, „Momentan“, „Selbstverriegelung“, „Verriegelung“ und „Verzögerung“.
4. MODBUS RTU-Befehlssteuerungsmodus, die maximale Verzögerung beträgt 255 Sekunden.
5. MODBUS-Befehle können über serielles HyperTerminal (Serial Assistant) oder „Modbus Poll“ eingegeben werden.

Spezifikation:

Eigenschaften:
2. Der Ruhestrom (alle Relais geschlossen) beträgt 11 MA, 1 Relais offen 40 MA, 2 Relais offen 67 MA, 3 Relais offen 95 MA, 4 Relais offen 121 MA, 5 Relais offen 147 MA, 6 Relais offen 173 MA, 7 Relais offen 198 MA, 8 Relais offen 222 MA. .
3. 6 Befehle: „Öffnen“, „Schließen“, „Momentan“, „Selbstsperrend“, „Verriegelung“ und „Verzögerung“.
4. MODBUS RTU-Befehlssteuerungsmodus, die maximale Verzögerung beträgt 255 Sekunden.
5. MODBUS-Befehle können seriell über HyperTerminal (serieller Assistent) oder „Modbus Poll“ eingegeben werden.
6. Im MODBUS-Befehlsmodus kann dieses Relaismodul bis zu 64 Geräte parallel unterstützen.

Spezifikation:
Standby-Strom: 11 mA
Max. Last: 10 A/250 VAC, 10 A/125 VAC, 10 A/30 VDC, 10 A/28 VDC, 10 A/12 VDC
Größe: ca. 17 * 6,5 * 2 cm / 6,7 * 2,5 * 0,8 Zoll
Gewicht: Ca. 224 g/7,9 Unzen
Typische Anwendungen:
MODBUS-Befehlsmodus (HEX), Sie können auf verschiedene Arten steuern: Serielle Hyper-Terminal-Steuerung (CRC muss manuell hinzugefügt werden), Modbus Pollsoftware-Steuerung (Software fügt den CRC automatisch hinzu) , SPS- oder MCU-Prozesssteuerung.
Verdrahtungsplan:
1. DC12V-Steuerkreis, Schaltplan unten. „LAST“ kann Kamera, LED-Leuchten, Lüfter, Motoren und andere 12-V-Gleichstromgeräte sein.

Paketliste:
1 * 16-Kanal-RS485-Relais
