F&F | Überlaufrelais PZ-829RC - 230V - Kompakt - für Flüssigkeitskontrolle - IP20 Schutz

F&F | Überlaufrelais PZ-829RC - 230V - Kompakt - für Flüssigkeitskontrolle - IP20 Schutz

• Das F&F Überlaufrelais PZ-829RC ist die ideale Lösung zur präzisen Kontrolle von Flüssigkeitsständen in verschiedenen Anwendungen.

• Das Überlaufrelais PZ-829RC von F&F dient zur zuverlässigen Überwachung der Anwesenheit von elektrisch leitenden Flüssigkeiten an den festgelegten Montagepunkten der Flüssigkeitssonden. Es ermöglicht die Einhaltung von Minimal- und Maximalständen der kontrollierten Flüssigkeit, die vom Benutzer vordefiniert werden. Dieses Produkt ist besonders nützlich in industriellen Anwendungen, Wasseraufbereitungssystemen oder überall dort, wo eine präzise Flüssigkeitskontrolle erforderlich ist.

• Das F&F Überlaufrelais verfügt über eine Vielzahl von technischen Merkmalen, die es zu einem unverzichtbaren Gerät für die Flüssigkeitskontrolle machen. Hier sind die wichtigsten Spezifikationen:

• Nennspannung: 230 V AC

• Ausführungselement: 2 × Relais

• Maximaler Laststrom: 2 × 16 A

• Kontaktkonfiguration: 2 × NO/NC

• Kontakttrennung: Ja

• Einstellbare Empfindlichkeit: 1 bis 100 k?

• Messausgangsspannung: 6 V

• Sonden-Typ: 3 × PZ2

• Schaltverzögerung für Minimalpunkt: 1 bis 2 Sekunden

• Schaltverzögerung für Maximalpunkt: max. 5 Sekunden

• Sondenanschluss: von Netz getrennt durch Transformator

• Anschluss: Schraubklemmen 4,0 mm?

• Anzugsmoment: 0,5 Nm

• Leistungsaufnahme: 1,1 W

• Betriebstemperatur: -25 bis 50 °C

• Abmessungen: 3 Module (52,5 mm)

• Montage: auf einer 35 mm Hutschiene

• Schutzart: IP20

• Das F&F Überlaufrelais PZ-829RC funktioniert durch das Erkennen von Flusspegeländerungen. Wenn der Flüssigkeitsstand den Minimalstand erreicht (d.h. die Elektroden für Minimalstand und Common sind offen), wird der Minimal-Kontakt auf die Position 11-12 umgeschaltet, während der Maximal-Kontakt in der Position 8-9 bleibt. Bei Erreichen des Maximalstandes (geschlossene Elektroden für Maximalstand und Common) wird der Minimal-Kontakt auf die Position 11-10 und der Maximal-Kontakt auf die Position 8-7 umgeschaltet.

• Einfache Installation: Das Relais kann einfach auf einer 35 mm Hutschiene montiert werden, was die Installation in verschiedenen Panel-Anwendungen erleichtert.

• Hohe Flexibilität: Mit einstellbarer Empfindlichkeit und unterschiedlichen Schaltverzögerungen lässt sich das Relais optimal an die individuellen Bedürfnisse anpassen.

• Robuste Bauweise: Dank der Schutzart IP20 und einer hohen Betriebstemperatur von -25 bis 50 °C eignet sich das Gerät für den Einsatz in anspruchsvollen Umgebungen.

• Energieeffizient: Mit einer geringen Leistungsaufnahme von nur 1,1 W trägt das Relais zur Reduzierung der Betriebskosten bei.

• Durch die Kombination aus einfacher Installation, hoher Flexibilität und zuverlässiger Überwachung ist das F&F Überlaufrelais PZ-829RC die optimale Wahl für alle, die eine präzise und effektive Flüssigkeitskontrolle benötigen. Seine robuste Bauweise und runden das Gesamtpaket ab und machen es zu einem unverzichtbaren Werkzeug in verschiedenen Anwendungen.

Achtung!

Die Terminals 4-5-6 sind vom Netz getrennt.

Produktmerkmale:

• Anschlussspannung: 230 V AC
• Maximaler Laststrom: 2x 16 A
• Ausführendes Element: 2x Relais
• Konfiguration des Kontakts: 2 × NO/NC
• Trennung der Kontakte: Ja
• Empfindlichkeit - einstellbar: 1÷100 kΩ
• Spannung der Messausgänge:6 V
• Typ der Flutungssonde: 3 x PZ2
• Kontaktschaltverzögerung für MIN-Punkt: 1÷2 s
• Kontaktschaltverzögerung für MAX-Punkt: max. 5 s
• Sondenklemmen: durch einen Transformator vom Netz getrennt
• Anschluss: Schraubenklemmen 4mm²
• Anzugsdrehmoment: 0,5 Nm
• Stromverbrauch: 1,1 W
• Arbeitstemperatur: -25 ÷ 50 °C
• Abmessunge: 3 Module (52,5 mm)
• Montage: Hutschiene TH-35
• IP-Schutzklasse: IP20

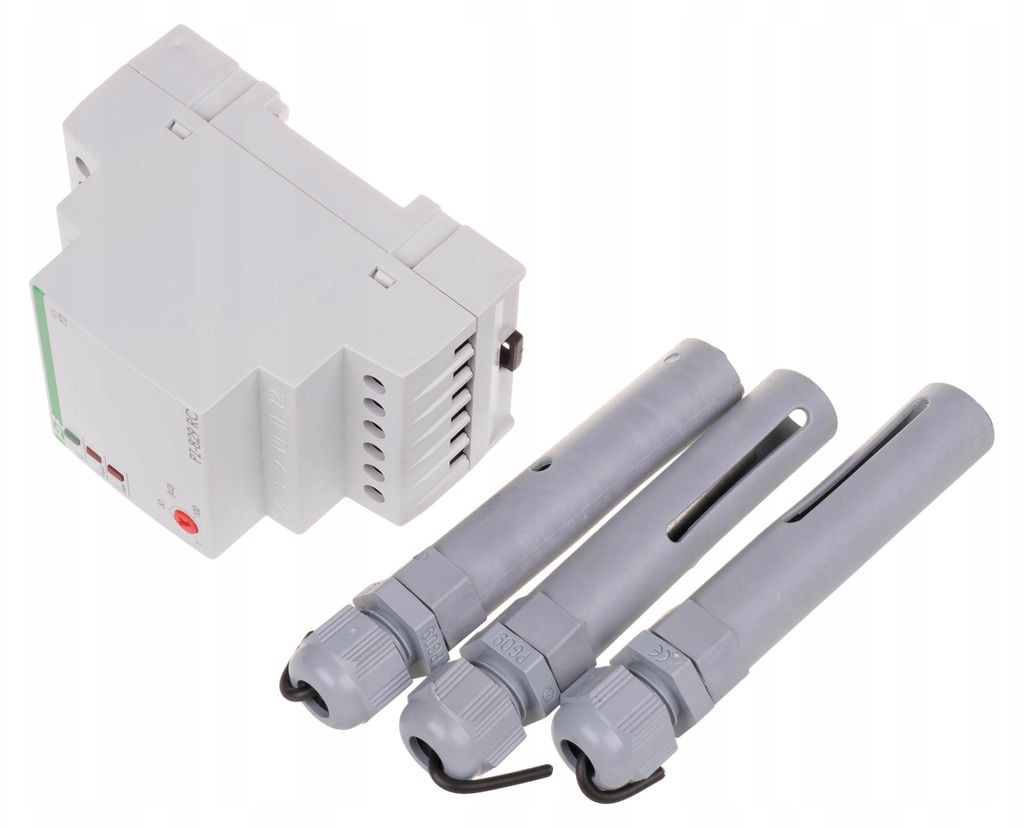

PZ-829 RC F&F Flüssigkeitsstandüberwachungsrelais

PZ-829-Relais dienen zur Erkennung elektrisch leitfähiger Flüssigkeiten an installierten Hochwassersonden. Sie ermöglichen die Einhaltung des Mindest- und Höchststands der überwachten Flüssigkeit innerhalb eines benutzerdefinierten Bereichs.
