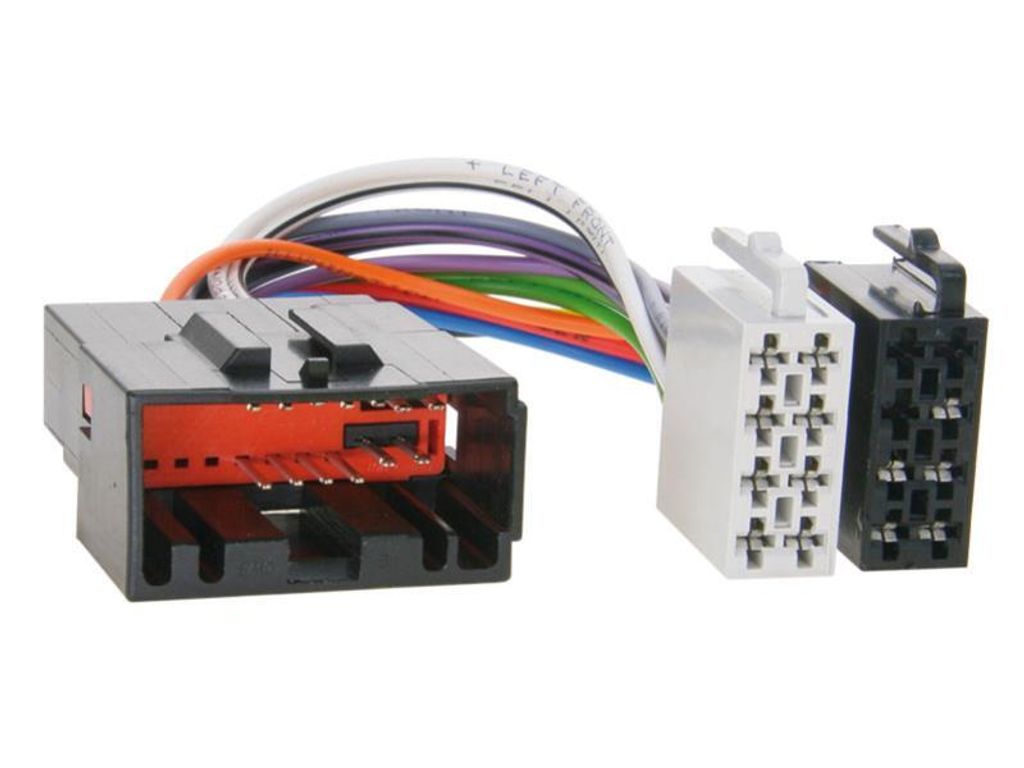

ISO Adapterkabel passend für Jaguar/Land Rover 20Pin

ISO Adapterkabel Jaguar / Land Rover

ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

+12V Dauerstrom Klemme 30
+12V Zündung Klemme 15
+12V Licht Klemme 58
+12V Antennenremote
Masse Klemme 31
Lautsprecheranschluss für Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:

CAN Bus Interfaces
LFB Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

Anschluss: 22 Pin Land Rover Stecker

Fahrzeuge ohne +12V Zündungsstrom:
rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert

Für folgende Anwendung:

Radioanschlusskabel Strom / Lautsprecher

Für folgende Fahrzeuge geeignet:

Jaguar
Jaguar S-Type 04/2002 - 10/2007
Jaguar X-Type 04/2001 - 12/2009
Jaguar XJ6 / XJ8 / XJR 2002-> 2007

Land Rover
Land Rover Discovery III (LA) 11/2004 - 08/2009
Land Rover Freelander II (LF) 03/2006 - 08/2010*
Land Rover Freelander II (LF) 08/2010 - 09/2012*
Land Rover Range Rover Sport I (LS) 05/2005 - 08/2009



Radioanschlusskabel Jaguar

• Jaguar X-Type / S-Type

ISO Norm

Strom / 4 Lautsprecher

ISO Adapterkabel für: Jaguar / Land RoverJaguar X-Type 2002 -> 2007Jaguar S-Type 2003 -> 2009Jaguar XJ6 / XJ8 / XJR 2002-> 2007Land Rover Discorvery III 10/2004->09/2009Land Rover Freelander II 2007 -> 2013Range Rover Sport 2005 -> 2013(ISO Norm: Strom + 4 Lautsprecher)
