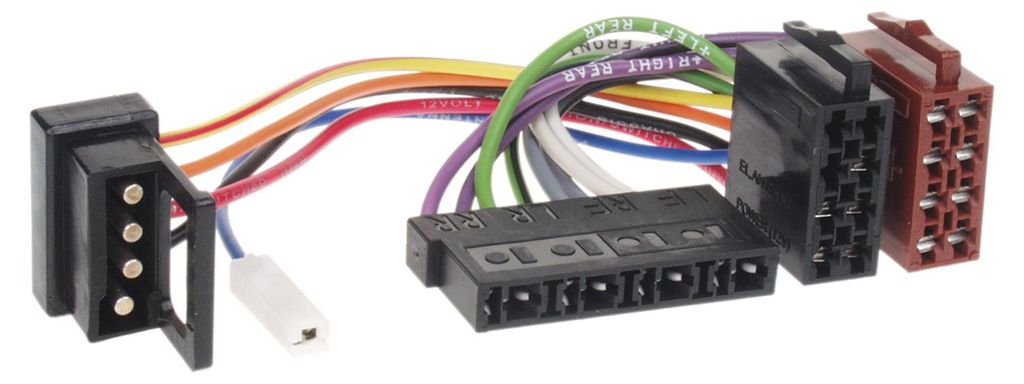

ACV 1194 – 02, ISO-Adapter, Mercedes Baureihe 190 09/1988 - 06/1993 Mercedes Baureihe 124 01/1985 - 07/1993 Mercedes C Klasse..., Mehrfarbig

ISO Adapterkabel für Mercedes

ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

12V Dauerstrom
12V Zündung
Masse
Licht
Antennenremote
Lautsprecheranschluss für Front- und Rear Lautsprecher

Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:

CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter

Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

Anschluss: 4 Pin / DIN Mercedes Stecker Strom

Fahrzeuge mit Überblendregler in der Mittelkonsole > DIN Verbindung im Radioschacht trennen und 4 Kanal anschließen

blau: Antennenremote

Für folgende Anwendung:

Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge:

Mercedes Baureihe 190 09/1988 - 06/1993
Mercedes Baureihe 124 01/1985 - 07/1993
Mercedes C Klasse 202 05/1993 - 06/1997
Mercedes E Klasse 124 05/1993 - 03/1997
Mercedes S Klasse 140 01/1991 - 06/1993

Produkttyp:

ISO-Adapter

Kompatibilität:

Mercedes Baureihe 190 09/1988 - 06/1993 Mercedes Baureihe 124 01/1985 - 07/1993 Mercedes C Klasse 202 05/1993 - 06/1997 Mercedes E Klasse 124 05/1993 - 03/1997 Mercedes S Klasse 140 01/1991 - 06/1993

Produktfarbe:

Mehrfarbig

Radioanschlusskabel Mercedes

• Mercedes E-Klasse inkl. T-Modell ->1993
• Mercedes S-Klasse ->1993

ISO Norm
Strom / 4 Lautsprecher
