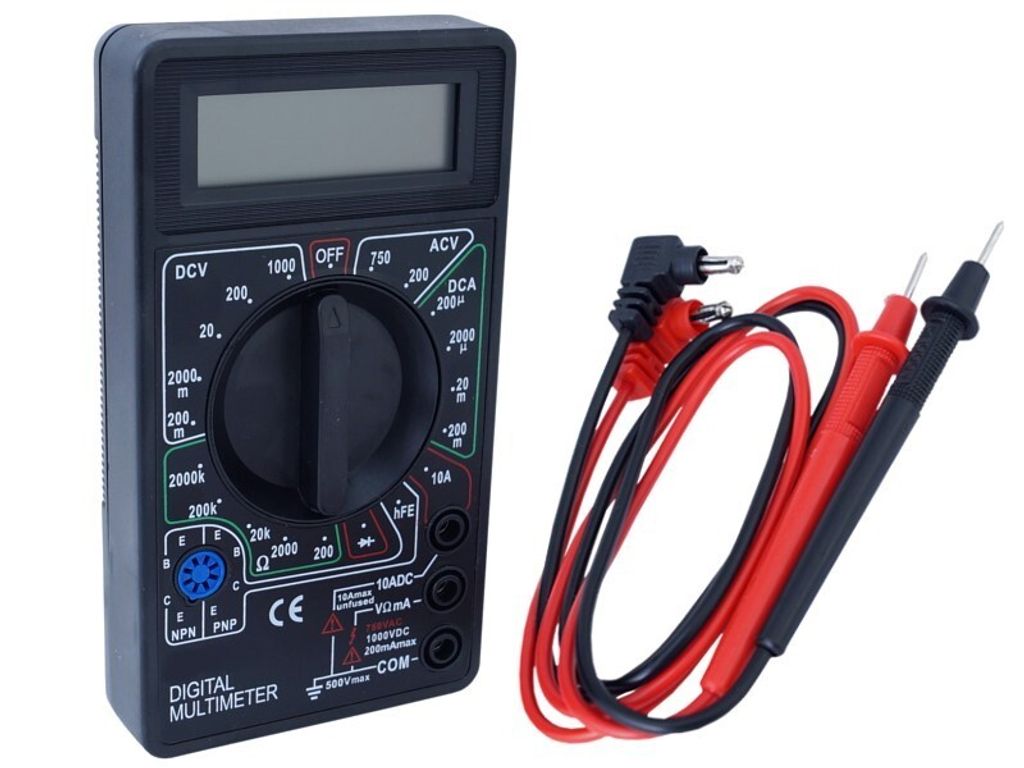

CARMOTION Multimeter 58434

Das Spannungsmessgerät ist für den Heimgebrauch und für Elektrofachleute geeignet.

Das Messgerät ist für die Messung von Gleichspannung, Wechselspannung, Gleichstrom und Widerstand geeignet. Das leicht ablesbare Display macht es einfach, die Messergebnisse zu lesen.

Spezifikationen:

• 19 Schaltbereiche
• cOM-Buchse: Messbuchse, schwarzer Draht "-"
• eingangsbuchse: VΩmA, rote Leitung "+", Messung von V, A (außer 10A-Bereich), R.
• 10A-Buchse: Messbuchse für 10A-Bereich, rote Leitung "+"
• transistor-Messbuchse
• überlastungsschutz
• automatische Abschaltung
• anzeige für schwache Batterie
• akustischer Alarm

Art der Anwendung:
Messung von A DC Strom:

• Stellen Sie den Bereichsschalter auf den entsprechenden DCA-Bereich. Schließen Sie die rote Messleitung an die VΩmA-Buchse (bis 200mA, für Ströme über 200mA bis 10A ist die 10A-Buchse geeignet) und die schwarze Leitung an die COM-Buchse an.
• Schließen Sie die Messleitungen in Reihe an den zu messenden Stromkreis an.
• Lesen Sie den Wert auf dem Display ab (die Polarität der roten Messleitung wird angezeigt).

Messen Sie V DC und V AC:

• Stellen Sie den Bereichsschalter auf den entsprechenden DCV- und ACV-Bereich (wenn Sie die Größe der zu messenden Spannung nicht kennen - wählen Sie den größten Bereich). Schließen Sie die rote Messleitung an die VΩmA-Buchse und die schwarze Messleitung an die COM-Buchse an.
• Schließen Sie die Messleitungen parallel an den zu messenden Stromkreis an.
• Lesen Sie den Wert auf dem Display ab (die Polarität der roten Messleitung ist angegeben).

Transistortest:

• Stellen Sie den Bereichsschalter des Messgeräts auf die Position hFE. Stecken Sie die Enden des Transistors (ECBE) (PNP/NPN) jeweils in die Messbuchse.
• Lesen Sie den ungefähren Wert von hFE ab (Ib=10µA / Vce=2,8V).
• Trennen Sie vor der Messung die Messleitungen von den zu messenden Schaltungen.

Diodentest:

• Schließen Sie die schwarze Messleitung an die COM-Buchse und die rote Leitung an VΩmA an.
• Stellen Sie den Bereichsschalter auf die Position und schließen Sie die rote Messleitung an die Anode und die schwarze Leitung an die Kathode der zu messenden Diode an. Das Messgerät zeigt die ungefähre Durchlassspannung der Diode an. Wenn die Leitungen vertauscht sind, wird "1" angezeigt.

Widerstandsmessung:

• Schließen Sie die schwarze Messleitung an die COM-Buchse und die rote Leitung an VΩmA an.
• Stellen Sie den Bereichsschalter des Messgeräts auf die Position Ω und schließen Sie die Messleitungen an den zu messenden Widerstand an. Lesen Sie den Wert auf dem Display ab.

Produktdetails

Anzeige:Mit digitaler Anzeige
Widerstand bis [Ohm]:2000
