Zweitbatterieset | RL180-12 ECO | Trennrelais 12V 120A | 3,5m AWG8 Kabel

Zweitbatterieset | ECO RL180-12 | Trennrelais 12 V | 3,5 m AWG8 CCA-Kabel

• Produkttyp: Zweitbatterieset, Trennrelais-Set, Batterietrennrelais, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
• Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
• Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
• Abmessungen Relais: ca. 45 × 45 × 45 mm
• Kabelsatz Leistung: 3,5 m ECO AWG8 / 8,4 mm² CCA-Batteriekabel (2,5 m Rot, 1,0 m Schwarz), PVC-isoliert
• Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
• Temperaturbereich: –40 °C bis +90 °C
• Sicherungen: 2 × 40 A MTA MidiVAL® Sicherungen inkl. Sicherungshalter
• Batteriepolklemmen: 90° ECO-Ausführung
• Kabelschuhe: verzinnt, passend für 10mm²
• Kabeldurchführung: Standard-Tülle bis 10mm²

Eigenschaften:

• Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom – ideal für starke Verbraucher
• Komplettset mit 3,5 m ECO AWG8 CCA-Batteriekabel, Steuerleitungen, Sicherungen und Zubehör
• CCA-Kabel (kupferbeschichtetes Aluminium) – leichter und günstiger als Vollkupfer, dennoch leistungsstark
• Einfache Montage dank kompaktem Relais, praxisgerechten Kabelschuhen und MidiVAL®-Sicherungshaltern
• Hohe Sicherheit durch 40 A MidiVAL®-Sicherungen in robusten Haltern
• Geeignet für Wohnmobile, PKW, Car-HiFi, Boote, Caravan, Camping und Werkstätten

Anwendungsbereiche:

• PKW & Auto-HiFi – stabile Stromversorgung für Endstufen, Subwoofer und leistungsstarke Audioanlagen
• Wohnmobile & Caravan – sichere Trennung von Starter- und Bordbatterie, zuverlässige Energieversorgung
• Boote & Yachten – zuverlässige Batterieentkopplung für 12 V-Bordnetze
• Camping & Outdoor – Strom für Kühlboxen, Beleuchtung, Ladegeräte und mobile Elektronik
• Werkstätten & Hobby-Schrauber – praxistaugliches Set für Nachrüstungen und individuelle Umbauten

Beschreibung:

Das ECO RL180-12 Zweitbatterieset mit 3,5 m AWG8 CCA-Kabel ist eine kompakte und sichere Lösung für 12 V-Bordnetze. Das Trennrelais RL180-12 (120 A Dauerstrom, 180 A Spitzenstrom) verbindet die Starter- und Bordbatterie automatisch während des Motorlaufs und trennt sie im Stand – so bleibt die Starterbatterie geschützt und die Bordbatterie wird zuverlässig geladen.

Mit 2,5 m rotem und 1,0 m schwarzem AWG8 CCA-Kabel ist dieses Set besonders für kürzere Leitungswege geeignet. Die leichten und flexiblen Kabel lassen sich einfacher verlegen als Vollkupfer. MidiVAL®-Sicherungen und Halter sorgen für zuverlässigen Schutz. Ideal für Car-HiFi, Camping, Boote und Werkstatt-Umbauten.

Verwendungshinweise:

• Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
• Relais vibrationsgeschützt und trocken montieren.
• Kabel sicher verlegen, Abstand zu Hitzequellen einhalten.
• Sicherungen stets nahe an Batterie-Pluspolen einsetzen.
• Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
• Optional: manuelle Steuerung über externen Schalter (Steuerleitung absichern).
• Kabelschuhe sauber crimpen, Verbindungen fest anziehen.
• Funktionstest nach Montage durchführen.
• Nur im vorgesehenen Spannungsbereich einsetzen; bei EURO6-Fahrzeugen ist ggf. ein Ladebooster erforderlich.

Kontaktbelegung:

• Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
• Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
• Klemme 85: Masse (GND)
• Klemme 86: Steuersignal (z. B. D+)

Sicherheits- & Warnhinweise:

• Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
• Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
• Nur mit den vorgesehenen Sicherungen betreiben.
• Polung beachten – Verpolung kann Bauteile zerstören.
• Kabel vor mechanischer Belastung, Feuchtigkeit und Hitze schützen.
• Fachgerechte Montage empfohlen.
• Nicht für EURO6-Fahrzeuge ohne Ladebooster geeignet.

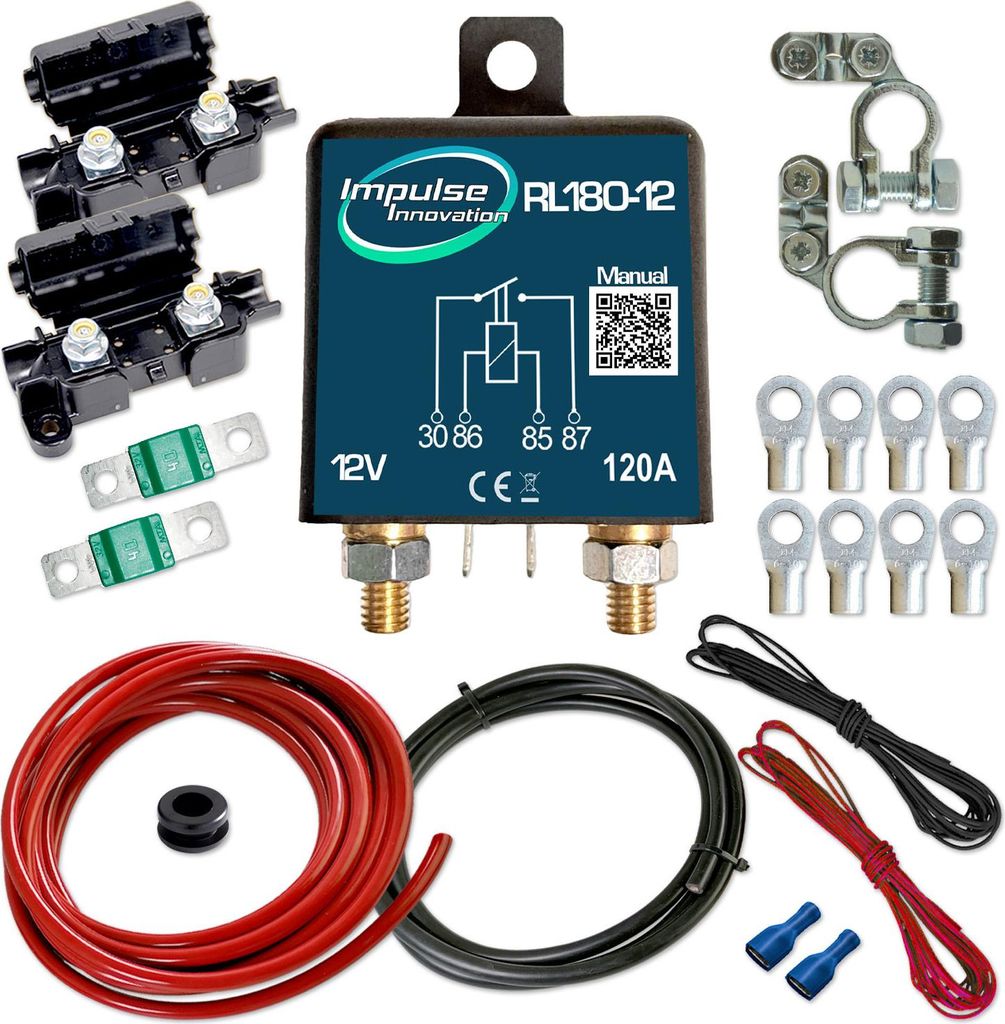

Lieferumfang:

• 1 × RL180-12 Trennrelais 12 V / 120 A
• 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 2,5 m, Rot
• 1 × Batteriekabel AWG8 / 8,4 mm² CCA, 1,0 m, Schwarz
• 1 × Steuerkabel 0,75 mm², 4 m, Rot
• 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
• 2 × 40 A MTA MidiVAL® Sicherungen
• 2 × MTA MidiVAL® Sicherungshalter
• 2 × Batteriepolklemmen 90° ECO-Ausführung
• 8 × Kabelschuhe M6, verzinnt
• 1 × Kabeldurchführung
