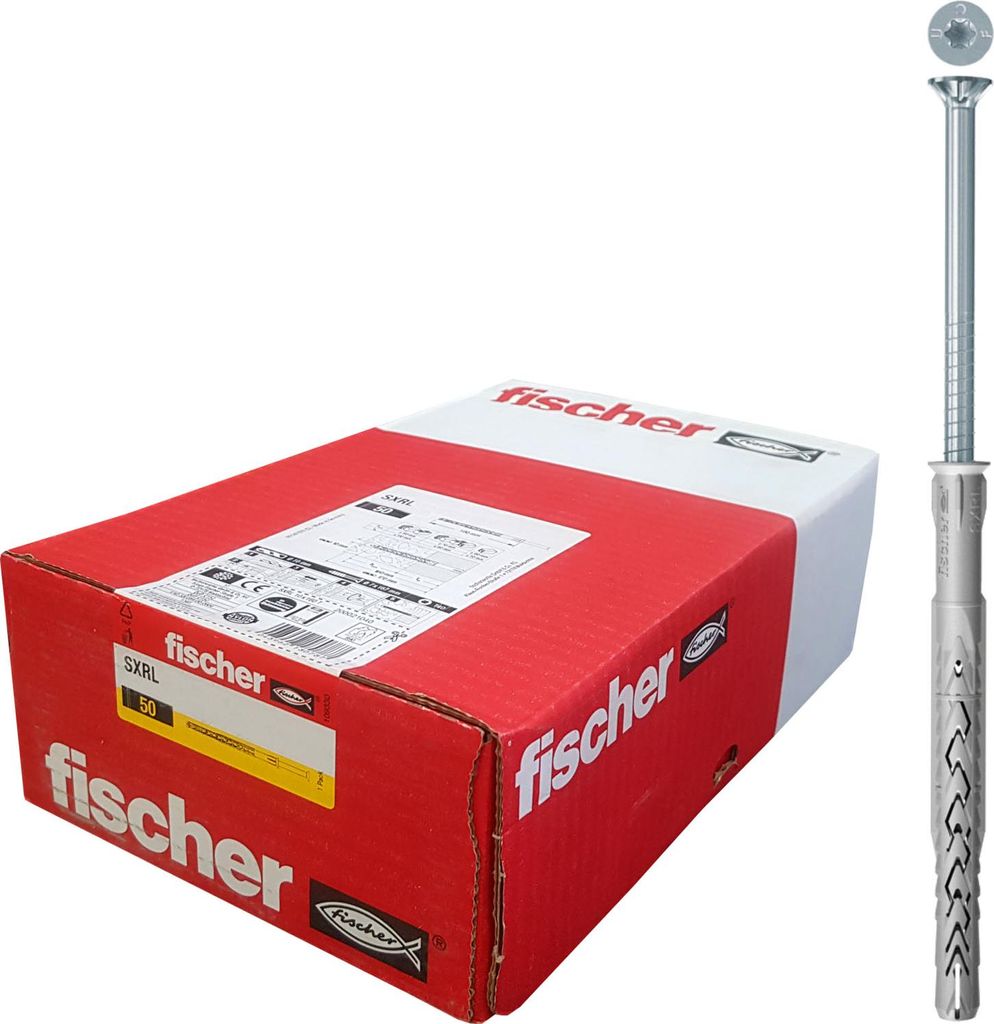

FISCHER SXRL-T Langschaftdübel mit Senkkopfschraube 50 mm

Der fischer Langschaftdübel SXRL-T ist mit der fischer Senkkopfschraube mit T40-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen im Innenbereich wie Fenstern, Garderoben, Hängeschränken oder TV-Konsolen geeignet.

Top Features:

-ETA-Bewertung mit hervorragenden Lastwerten: sichere Mehrfachbefestigungen von nicht tragenden Systemen in Beton und Mauerwerk.
-Das lange Spreizelement mit drei Verankerungstiefen macht den SXRL vielseitig in der Anwendung.
-Lasten werden durch Dübelgeometrie gleichmäßig in Baustoff eingeleitet. Dadurch werden bei dünnwandigen Baustoffen Stege nicht zerstört.
-Leichte Montage: Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels.

Baustoffe
Zugelassen für:

- Hochlochziegel
- Porenbeton
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Wärmedämmblöcke
- Vollblock aus Leicht- und Normalbeton
- Vollziegel
- Kalksand
-Vollstein
- Beton C12/15

Auch geeignet für:

- Naturstein mit dichtem Gefüge
- Vollgips-Platten

Vorteile:

- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch
- Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
- Die zwei Verankerungstiefen mit 70 oder 90 mm bieten besondere Vorteile und hohe Lasten bei der Verankerung in verschiedenen Baustoffen.
- Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten.
- Der SXRL mit Nutzlängen bis 290 mm bietet für jede Anwendung der richtigen Dübel.

Anwendungen:

- Fassaden-, Decken- Dachunterkonstruktionen aus Holz oder Metall
- TV-Konsolen
- Küchenhängeschränke
- Garderoben
- Kanthölzer
- Fenster
- Türen und Tore

Funktionsweise:

Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.


Montageanleitung:







Eigenschaften:

• Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm macht den SXRL zu einem vielseitig einsetzbaren Produkt.
• Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
• Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
• Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.

Anwendung:

• Der SXRL ist geeignet für die Durchsteckmontage.
• Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
• Empfehlenswert zur Befestigung von Holzkonstruktionen.
• Zur Befestigung von Metallkonstruktionen ist SXRL-FUS mit Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.

Technische Daten:

• Brandschutzprüfbericht: Ja
• Nutzlänge bei Verankerungstiefe 70 mm: 130 mm
• Nutzlänge bei Verankerungstiefe 90 mm: 110 mm
• Antrieb: T40
• Bohrernenndurchmesser: 10 mm
• Gewicht: 3.077 g
• Außendurchmesser: 10 mm
• Dübellänge: 200 mm
• Nutzlänge bei Verankerungstiefe 50 mm: 150
• Basis: Langschaftdübel
• Bohrlochtiefe bei Durchsteckmontage min.: 210
• ETA-Zulassung (1): Ja
• Sicherheitsschraube: 7 x 85
• Ausführung: Mit Sicherheitsschraube Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Brandschutzprüfbericht: Ja
  • Nutzlänge bei Verankerungstiefe 70 mm: 130 mm
  • Nutzlänge bei Verankerungstiefe 90 mm: 110 mm
  • Antrieb: T40
  • Bohrernenndurchmesser: 10 mm
  • Gewicht: 3.077 g
  • Außendurchmesser: 10 mm
  • Dübellänge: 200 mm
  • Nutzlänge bei Verankerungstiefe 50 mm: 150
  • Basis: Langschaftdübel
  • Bohrlochtiefe bei Durchsteckmontage min.: 210
  • ETA-Zulassung (1): Ja
  • Sicherheitsschraube: 7 x 85
  • Ausführung: Mit Sicherheitsschraube TX
  • Werkstoff Schraube: Stahl (ST)
  • Oberfläche: Galvanisch verzinkt
  • Lastwerte: Ja
  • Auch geeignet für Verankerungsgrund: Vollgips-Platten, Naturstein mit dichtem Gefüge
  • Verankerungsgrund: Hochlochziegel, Kalksand-Vollstein, Vollziegel, Vollgips-Platten, Kalksand-Lochstein, Porenbeton, Naturstein mit dichtem Gefüge, Beton, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Hohlblock aus Leichtbeton
  • Werkstoff Dübel: Kunststoff
  • Güte Werkstoff Dübel: Nylon
  • Wirkungsweise: Reibschluss, Formschluss
  • Montageart: Durchsteckmontage
  • Gütesiegel: Ja
  • Anerkennung Factory Mutual: Nein
  • Brandprüfung: Nein
  • DOP - Declaration of Performance: Ja
  • EPD - Umwelt Produktdeklaration: Nein
  • Eigenschaft: Höchste Haltekräfte in Porenbeton und Vollbaustoff, dünnwandige Baustoffe Stege werden nicht zerstört, Haltekräfte werden gleichmäßig in Baustoff eingeleitet, Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels, zwei Spreizzonen werden zu einem langen Spreizelement
  • Feuerwiderstandsklasse: Keine
  • Oberfläche Sechskantschraube: Galvanisch verzinkt
  • Oberfläche Senkkopfschraube: Galvanisch verzinkt
  • Prüfzeichen: Nein
  • Geeignet: Für trockenen Innenraum
  • Technische Dokumentation: Nein
  • Zugelassen für: Kalksand-Vollstein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Mit vormontierter Senkkopfschraube.

Anwendungsgebiet:
zur Befestigung von Toren, Türrahmen, Feuerschutztüren, Fenstern, Geländern, Kanthölzern, Verkleidungen, Fassaden-, Decken- und Dachkonstruktionen aus Holz und Metall u.v.m.

Produktvorteil:

• drei Verankerungstiefen (von 50, 70 und 90 mm)
• Beim Tiefersetzten verhinder die längeren Rippen ein Mitdrehen des Dübels
• Mit europäisch technischer Bewertung für Beton und Mauerwerk ETA 07/0121
• Zugelassen für Mehrfachbefestigung von nicht tragenden Systemen im Mauerwerk, Beton und Porenbeton. SXRL 10 bauaufsichtlich zugelassen für Einzelbefestigungen.

Wichtig: In Hochlochziegel nur im Drehgang bohren (ohne Schlag)!

• Bohrlochtiefe mind.(mm): 210
• Form: SXRL-T
• L(mm): 200
• Material: Nylon/Stahl
• Nutzlänge(mm): 150/130/110
• d(mm): 10
• Bohr ø(mm): 10
• Farbe: Grau
• Marke: Fischer
• Größe(mm): 10 x 200
• Antrieb: TX40
• Inhaltsangabe (ST):50

Produkttyp:

Schrauben- & Dübelsatz

Geeignet für Materialien:

Autoklaven-Porenbeton, Mauerziegel, Beton, Gipsblock, Mauerwerk

Material:

Kunststoff

Schrauben enthalten:

Ja

Schraubenmaterial:

Verzinkter Stahl

Schraubsorte:

Torx

Schraubendrehergröße:

TX40

Durchmesser:

1 cm

Länge (mm):

200 mm

Bohrlochdurchmesser:

1 cm

Menge pro Packung:

50 Stück(e)

Verpackungsart:

Box

Artikel 88551 Dbel-Nylon SXRL-T Schrb. St. galv. verz. FISCHER Langschaftdb. SXRL-T mit Senkkopfschraube Innensechsrund - Abmessung: SXRL 10 x200 T VE=S (50 Stck )

Weitere technische Eigenschaften:
Gruppencode: 088551.00104
Normart: REYHER-Artikel 88551

FISCHER SXRL-T Langschaftdübel mit Senkkopfschraube 50 mm Diese Schraube ist ein Langschaftdübel mit Senkkopfschraube. Er gehört zur Produktkategorie Dübel und eignet sich für Befestigungsanwendungen mit versenktem Schraubenkopf. Eigenschaften: - Langschaftdübel - Mit Senkkopfschraube - Versenkter Schraubenkopf Technische Daten: - Serie: SXRL-T - Produkttyp: Langschaftdübel - Ausführung: Mit Senkkopfschraube Lieferumfang: - - 1 × FISCHER SXRL-T Langschaftdübel mit Senkkopfschraube 50 mm

Fischer Langschaftdübel SXRL-T g.zn. SXRL 10X200 T VE=50 (Pack mit 50 St) (522705)

Die hervorragenden Haltewerte in allen Baustoffen, bis zu drei Verankerungstiefen, Durchmesser von 8, 10 und 14 mm und Dübellängen bis 360 mm ermöglichen eine Vielzahl an Anwendungen. Die Europäische Technische Bewertung regelt die Anwendung als Mehrfachbefestigung von nicht tragenden Systemen in Beton, Mauerwerk und Porenbeton. Der SXRL 14 ist zudem zugelassen für Abstandskonstruktionen von Fassaden. Der SXRL wird mit den fischer Sicherheitsschrauben aus galvanisch verzinktem Stahl und nicht rostendem Stahl, Senkkopf- und Sechskantkopf mit angeformter U-Scheibe angeboten. Die zwei Spreizelemente vereinen sich im Porenbeton und in Vollbaustoffen zu einem langen Spreizelement. Bei Befestigungen in dünnwandigem Lochstein spreizt die erste Spreizzone am ersten Steg und dehnt sich zwischen dem ersten und zweiten Steg aus. Die zweite Spreizzone spreizt nur leicht am zweiten Steg auf und dehnt sich erst dahinter.
