CAN-Bus Kit passend für Citroen/Peugeot Quadlock>ISO/Antenne Fakra>DIN

CAN-Bus Kit Citroen / Fiat / Peugeot / Toyota

Strom/Lautsprecher > ISO
Antenne > DIN

Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.

Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um.

Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündungsplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.

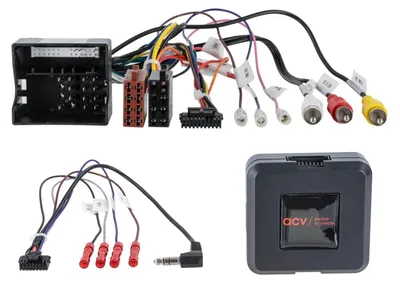

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen und Fahrzeugeinstellungen auf Funktion prüfen.


Hinweis:

CAN Bus

Anschluss: 40 Pin Quadlock Citroen Stecker
Anschluss: Fakra(m) Phantomspeisung > DIN(m)

Fahrzeuge mit RD4 / RT4 / RD45 1-DIN OEM Gerät

Fahrzeuge ohne Bosch OEM Gerät
Fahrzeuge ohne Magneti Marelli RT3 / Harman Becker OEM Sat Nav
Fahrzeuge ohne JBL Soundsystem

Fahrzeugeinstellungen über Lenkradfernbedienung unterstützt

Fahrzeuge mit ECO-Mode > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert

Ausgänge:

rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtsgang 1,5A max.

Für folgende Fahrzeuge geeignet:

Citroën
Citroën C1 (P) 03/2012 - 06/2014
Citroën C2 (J) 12/2004 - 12/2009
Citroën C3 (F) 10/2005 - 01/2010
Citroën C3 (S) 01/2010 - 01/2017
Citroën C4 (L) 11/2004 - 08/2010
Citroën C5 (D) 10/2004 - 04/2008
Citroën C8 (E) 01/2008 - 07/2012
Citroën C8 (E) 07/2012 - 06/2014
Citroën Berlingo (7) 06/2008 - 06/2018
Citroën DS3 (S) 03/2010 - 07/2014
Citroën DS4 (N) 05/2011 - 10/2015
Citroen Jumpy (X) 02/2007 - 05/2016

Fiat
Fiat Scudo (ZAF 270) 02/2007 - 07/2016

Peugeot
Peugeot 207 (W/W CR/W SW/W CC) 06/2006 - 07/2015
Peugeot 208 (C) 04/2012 - 04/2015
Peugeot 307 (3/ 3 Break/ 3 SW/3 CC) 06/2005 - 03/2009
Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 07/2015
Peugeot 407 (6/6 SW/6 Coupé) 05/2004 - 03/2011
Peugeot 807 (E) 07/2002 - 11/2014
Peugeot Expert (X) 02/2007 - 08/2016
Peugeot Partner (7) 05/2008 - 03/2012
Peugeot RCZ (4J) 04/2010 - 09/2015

Toyota
Toyota Proace 03/2013 - 08/2016

Folgende Signale werden zur Verfügung gestellt:

Zündung
Beleuchtung
Rückwärtsgang
Speedpulse

Fahrzeugeinstellungen

CAN-Bus Kit Citroen / Peugeot Quadlock ->
Strom + Lautsprecher (ISO) + DIN Antennenanschluss

Citroen:
C3 10/2004->
C4 10/2004->
C5 10/2004->

DS3 2010->
DS4 02/2011->

Jumper 09/2006->

Peugeot:
207 2006->
307 2005->
407 2005->
4007 2007->

Folgende Signale werden zur Verfügung gestellt:

- Zündung
- Beleuchtung
- Rückwärtsgang
- Speedpulse

Ausgänge sind belastbar bis 1A

Phantomeinspeisung (FAKRA)  ->  DIN
