Alles über Seilwinden

Bereits vor Jahrhunderten an Brunnen und beim Bau eingesetzt, sind Seilwinden bis heute hilfreich beim Ziehen und Heben von schweren Lasten. Auch unter den Namen Seilzug, Seilhebezug oder Motorwinde bekannt, leisten sie gute Dienste in vielen Bereichen, vom Rettungswesen bis hin zur Campingtour. In unserem Ratgeber erfährst du alles Wissenswerte zu Seilwinden-Typen, Sicherheitsmaßnahmen beim Einsatz und verschiedenen Arten des Antriebs.

1. Seilwinden – Funktion und Einsatzgebiete

Seilwinden verfügen grundsätzlich über eine zylindrische Trommel, Winde genannt, auf die ein Seil beziehungsweise zwei Seile aufgerollt werden. Bewegt wird die Winde je nach Modell manuell per Kurbel, elektrisch, hydraulisch, elektrohydraulisch oder pneumatisch, sprich mittels Luftdruck. Genutzt werden die Seilzüge, um schwere Lasten zu ziehen oder zu heben, beziehungsweise um sie abzusenken.

Prinzip einer Seilwinde: (1) Winde, (2) Kurbel, (3) Seil sowie (4) Gestell

Einsatzgebiete von Seilwinden

Seilwinden sind überall dort sinnvoll, wo schwere Lasten ohne großen Kraftaufwand bewegt werden sollen. Sie lassen sich äußerst vielfältig und sowohl gewerblich als auch privat einsetzen. In folgenden Bereichen leisten Seilwinden nützliche Dienste:

• Rettungswesen und Bergungsarbeiten
• Schiffs- und Bootsfahrt
• Offroad-Bereich
• Forstwirtschaft
• Segelflug
• Baugewerbe
• Handwerksbetriebe und Hobby-Werkstatt

2. Charakteristika und Arten von Seilwinden

Die Vorrichtungen unterscheiden sich in verschiedenen Eigenschaften und bieten dir somit die Möglichkeit, die passende Seilwinde für deine Bedürfnisse zu wählen.

Art des Einsatzes
Je nach gewünschtem Einsatzort und geplanter Arbeit bieten sich unterschiedliche Seilwindentypen an, die mit ihrer Bauweise perfekt für die jeweilige Aufgabe konzipiert sind. Unter anderem werden folgende Typen angeboten:

• Hubwinde (Heben oder schräges Ziehen von Lasten)
• Zugwinde (horizontales Ziehen von Lasten)
• Spillwinde (sogenannte Durchlaufwinde: Seil wird nicht aufgewickelt, sondern „durchläuft“ die Trommel)
• Traktionswinde (Durchlaufwinde, leistet durch speziellen Aufbau besonders sichere Führung des Seils, kann Lasten in zwei Richtungen bewegen)
• Traversierwinde (kann Lasten auf einer Ebene in zwei Richtungen bewegen)

Art des Betriebs

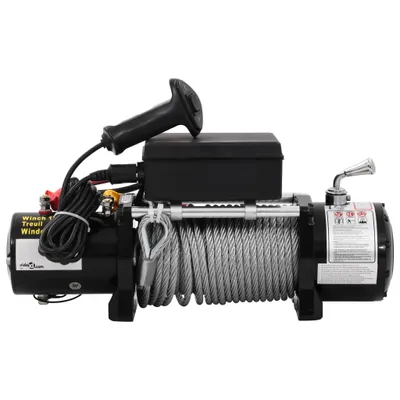

Seilwinden lassen sich je nach Modell unterschiedlich betreiben. Für das Bewegen von geringen Gewichten bietet sich eine Ausführung mit Handkurbel an, die per Muskelkraft bedient wird. Andere Modelle lassen sich hydraulisch oder pneumatisch betreiben. Häufig verwendet wird auch ein elektrischer Antrieb, der mit unterschiedlich benötigten Spannungen angeboten wird. So brauchen einige Seilwinden ein Standardnetzwerk, während 12 Volt Seilwinden auch mit einer Autobatterie betrieben werden können. Darüber hinaus sind Modelle mit einer Funkfernbedienung erhältlich.

Art der Montage
Seilwinden können auf unterschiedliche Weise befestigt werden: So bietet sich je nach geplantem Einsatz die Installation auf Vierkant- beziehungsweise Rundrohren an oder auf Montage-/Adapterplatten beziehungsweise Wandhalterungen. Die Befestigung an einem Schwenkarm ermöglicht eine erhöhte Mobilität der Seilwinde. Für den Anbau an einem Kran empfiehlt sich der Einsatz einer sogenannten Laufkatze, einem beweglichen Kranbauteil, das entlang eines Trägers bewegt werden kann.

Zugkraft
Die Zugkraft bezeichnet die maximale Belastungsfähigkeit der Seilwinde. Sie sollte nach dem angedachten Einsatz des Seilzugs ausgewählt werden. Achte darauf, dass du die angegebene Zugkraft nicht überschreitest, da dies zu Schäden oder Unfällen führen kann. Bedenke auch, dass die vom Hersteller gemachten Angaben nur für die erste Wicklung gelten. Je mehr Seillagen auf der Trommel aufliegen, desto geringer wird die Zugkraft. Die Seilwinde sollte für die Bergung von PKWs zudem über eine Zugkraft verfügen, die das 1,5fache des Gewichtes deines Fahrzeugs beträgt.

Material des Seils
Zwei Ausführungen können erworben werden: Kunststoff- sowie Drahtseil. Die beiden Varianten warten mit verschiedenen Vorteilen auf:

Kunststoffseil

• Vergleichsweise geringes Gewicht
• Verhältnismäßig geringe Gefahr im Falle eines Reißens (Seil peitscht nicht derart stark aus)

Drahtseil

• Widerstandsfähiger gegenüber Verschleiß im Vergleich zum Kunststoffseil

Ob Handseilwinde, elektrischer Hebezug oder Komplettset mit Adapterplatte und Fernbedienung: Die Auswahl ist vielfältig.

Welche Seilwinde ist die richtige für mich?

Bei der Auswahl einer Seilwinde ist es wichtig, sich über die eigenen Ansprüche und das geplante Einsatzgebiet des Seilzugs Gedanken zu machen. Folgende Fragen können dir bei der Kaufentscheidung helfen:

• Welche Tragfähigkeit sollte die Seilwinde aufweisen, um die geplanten Lasten bewältigen zu können?
• Welche Maße stehen für die Montage der Seilwinde zur Verfügung?
• Welche Art der Montage ist die richtige für deinen Montageort?
• Sollte die Seilwinde über ein Drahtseil oder ein Kunststoffseil verfügen?

3. Sicherheit und Wartung

Die Arbeit mit einem Seilzug sollte nicht leichtfertig und nur mit Vorkenntnissen durchgeführt werden. Schnell kann es sonst zu schwerwiegenden Unfällen kommen, da nicht nur mit schweren Lasten gearbeitet wird, sondern auch das Seil unter großer Spannung steht. Sollte das Seil reißen, besteht besonders bei Drahtseilen die Gefahr des „Auspeitschens“, einer unkontrollierten Peitschbewegung. Die sich drehende Winde bedeutet eine weitere Gefahrenquelle, da sich in ihr Haare oder Kleidung verfangen können.

Bedenke daher folgende Punkte:

Nützliches Zubehör

Mit den richtigen Ergänzungsteilen wird die Arbeit mit der Seilwinde sicherer und effektiver. Sinnvolle Anschaffungen sind zum Beispiel:

Baumgurte	Umlenkrollen	Arbeitshandschuhe

Schäkel	Montage- und Adapterplatten	Schwenkarme

4. FAQ

• Was ist der Unterschied zwischen einer Seilwinde und einem Seilzug?

    Die Begriffe werden häufig synonym verwendet. Grundsätzlich wird das Seil beim Seilzug über Umlenkrollen geführt, während bei der Seilwinde diese Aufgabe von einer Winde übernommen wird.

• Welcher Seilzug eignet sich für den Einsatz im Offroad-Bereich?

    Möchtest du eine Seilwinde an deinem Fahrzeug installieren, solltest du unbedingt darauf achten, dass die Zugkraft der Vorrichtung das 1,5fache des Gewichtes deines Wagens beträgt. Da sich die Zugkraft verringert, je mehr Seillagen auf der Trommel aufliegen, solltest du den Seilzug mit Umlenkrollen kombinieren, um die Zugkraft wieder zu erhöhen. Achte auf eine sichere Installation und erkundige dich gegebenenfalls über Auflagen bezüglich der Abnahme der Konstruktion beim TÜV. Auf eine schnelle Winde kommt es jedoch nicht an und auch in der Materialwahl des Seils bist du frei.
