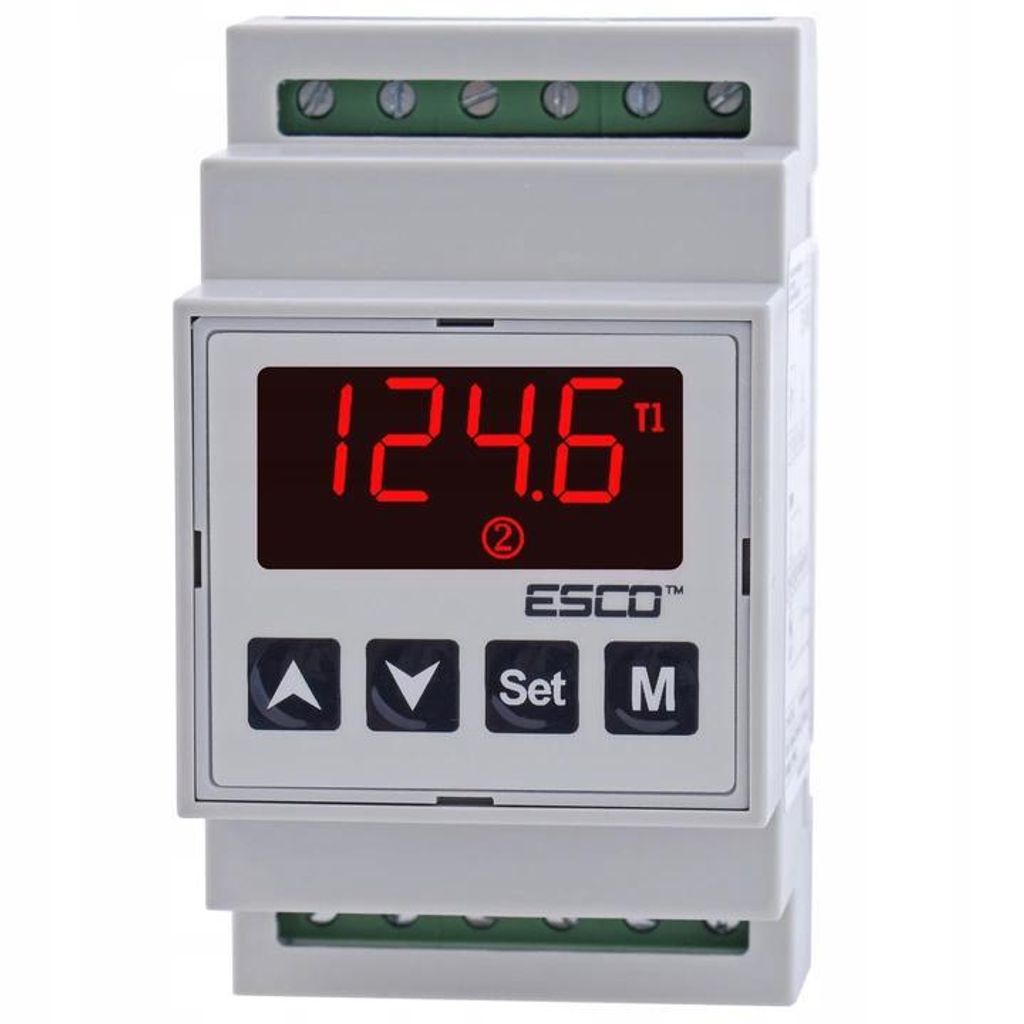

DC-20D Zweikanal-Temperaturregler – DIN-Schiene (2-in-1 Thermostat)

Der DC-20D (Double Controller) ist eine hocheffiziente Lösung, die zwei unabhängige Temperaturregler in einem kompakten Gehäuse für die DIN-Schienen-Montage vereint. Das Gerät spart Platz im Schaltschrank, senkt die Energiekosten und bietet durch seine mathematischen Funktionen (Differenz- und Durchschnittsmessung) Lösungen für komplexe Steuerungsaufgaben.

Vielseitige Einsatzbereiche:

• Heizungstechnik: Elektroheizkörper, Öfen, Heizleitungen, Solarkollektoren, Kamine mit Wassermantel, Boiler und Inkubatoren.

• Kühlung & Klima: Kühlschränke, Gefriertruhen, Kühltheken, Ventilatoren und Industrie-Kühler.

• Anlagentechnik: Steuerung von Pumpen (Zentralheizung/Warmwasser) oraz Stellantrieben (2-, 3- oder 4-Wege-Ventile).

• KFZ-Bereich: Standheizungen oder Aggregate (verfügbar als 12V/24V Version).

Ihre Vorteile auf einen Blick:

• Zwei Regler in einem: 2 Messeingänge und 2 Steuerausgänge (20A und 8A).

• Intelligente Logik: Die Regler können miteinander verknüpft werden. Funktionen wie Differenzmessung [T2-T1] (ideal für Solarthermie) oder Durchschnittsmessung sind integriert.

• Hohe Schaltleistung: Das Hauptrelais mit 20A (bis 4500W) ermöglicht oft das direkte Schalten ohne zusätzliche Schütze.

• Sicherheit: Ein digitaler Eingang für Störmeldungen (z. B. STB-Begrenzer) oder manuelle Steuerung. Inklusive akustischem Alarmsummer.

• Präzise Anzeige: Abwechselnde Anzeige der Kanäle T1 und T2 (alle 3 Sek.) oder fixierte Anzeige eines Kanals möglich.

Technische Daten:

• Eingänge: 2x Temperatursensor NTC 5kOhm (im Lieferumfang enthalten) + 1x Digitaleingang.

• Messbereich: -50,0°C bis +150,0°C.

• Genauigkeit: +/- 0,5°C.

• Auflösung: 0,1°C im gesamten Bereich.

• Regelungsart: ON-OFF mit einstellbarer Hysterese (0,1...20,0°C).

• Steuerausgänge:

  • Relais 1: 20A / 4,5kW (100.000 Schaltzyklen).

  • Relais 2: 8A / 1,8kW (100.000 Schaltzyklen).

• Montage: Standard DIN-Schiene TH-35.

• Schutzart/Klasse: IP20 / II.

• Stromversorgung: 230V AC +/-15% (Optional 12V oder 24V AC/DC wählbar).

• Display: 4-stelliges LED-Display, 14mm Ziffernhöhe mit Statussymbolen.

Zusatzfunktionen:

• Mathematische Verknüpfung: Differenz- oder Durchschnittswerte zur Steuerung nutzen.

• Kanalwahl: Individuelle Einstellung, welcher Sensorwert für welchen Ausgang maßgeblich ist.

• Alarm-Management: Optische und akustische Signalisierung bei Sensorfehlern oder Grenzwertüberschreitung.

• Störungs-Speicher: Fehlermeldungen am Digitaleingang können bis zur manuellen Quittierung gespeichert werden.

Lieferumfang:

• 1x Zweikanal-Temperaturregler DC-20D

• 2x NTC-Temperatursensoren

• 1x Ausführliche deutsche Bedienungsanleitung

Warum der DC-20D? Qualität und Flexibilität direkt auf der Hutschiene.
