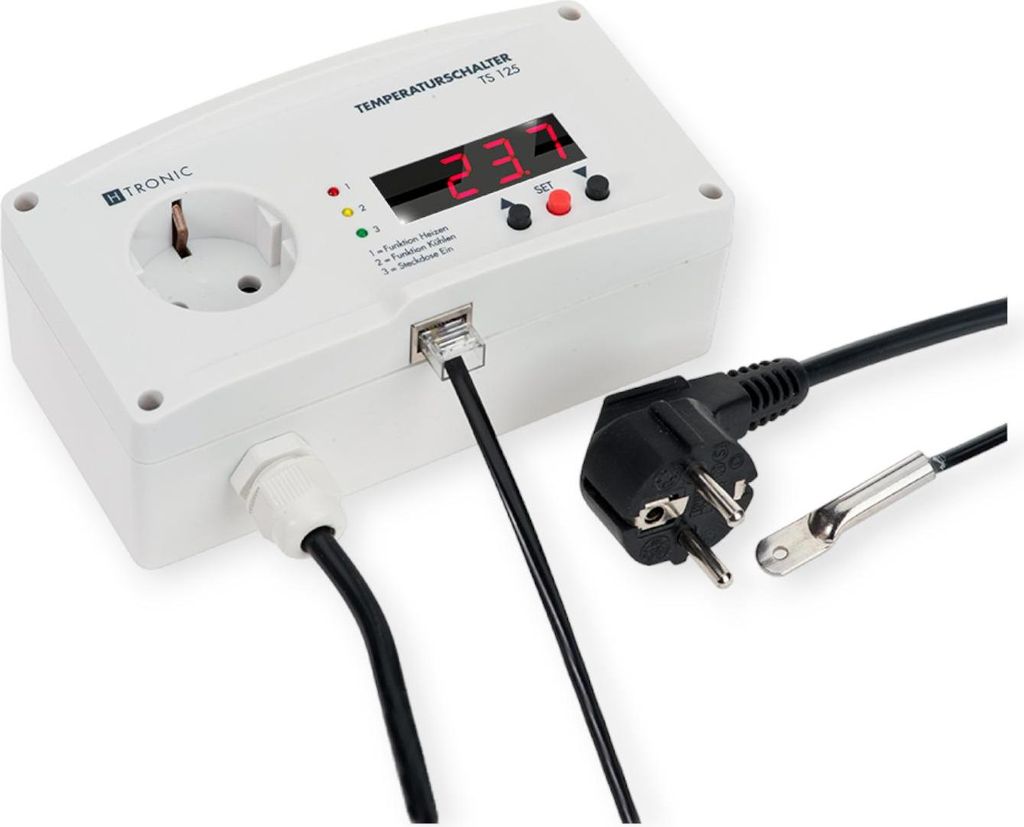

H-TRONIC Temperaturschalter TS125, Version 3

Funktion:

Der Temperaturschalter TS 125 erfasst über einen externen, steckbaren Temperatursensor die Umgebungstemperatur und schaltet den angeschlossenen Verbraucher abhängig davon automatisch ein oder aus. Das Gerät eignet sich ideal zur Regelung von Heiz- oder Kühlanwendungen, z. B. in Heizungen, Klimaanlagen, Gewächshäusern, Terrarien oder Inkubatoren. Die Bedienung erfolgt komfortabel über drei Tasten und ein übersichtliches Display.

Der TS 125 Temperaturschalter ist der direkte Nachfolger des bewährten TS 125 (Artikelnummer 1651114425) und bietet eine moderne, zuverlässige Lösung zur automatischen Temperaturregelung im privaten wie auch im gewerblichen Bereich. Ob Heizen oder Kühlen – mit seiner digitalen Steuerung übernimmt der TS 125 sicher die Kontrolle über angeschlossene Verbraucher bis 3000 Watt (ohmsche Last). Mit Hilfe des externen Temperatursensors erfasst das Gerät Temperaturen von –55 °C bis +125 °C mit hoher Genauigkeit. Die gewünschte Ein- und Ausschalttemperatur lässt sich komfortabel über das übersichtliche Display mit intuitiver Tastenbedienung einstellen. Die einstellbare Hysterese sowie eine integrierte Einschaltverzögerung verhindern unnötiges Schalten bei Temperaturschwankungen und sorgen für einen stabilen und langlebigen Betrieb. Die Displaybeleuchtung kann bei Bedarf ausgeschaltet werden, was besonders in dunklen Umgebungen oder im Dauerbetrieb von Vorteil ist. Der TS 125 eignet sich ideal für zahlreiche Anwendungen, z. B. in Gewächshäusern, Terrarien, Aquarien, Heizungen, Klimaanlagen, Inkubatoren oder Hobbyräumen. Einfach einstecken, einstellen – fertig. Ihre Vorteile auf einen Blick: - Direkter Nachfolger des TS 125 (Art.-Nr. 1651114425) - Präzise digitale Temperaturregelung - Heiz- und Kühlfunktion in einem Gerät - Einstellbare Hysterese für stabiles Schaltverhalten - Ausschaltbare Displaybeleuchtung - Externer Temperatursensor für flexible Platzierung - Hohe Schaltleistung bis 3000 W - Einfache Bedienung über Display und Tasten - Vielseitig einsetzbar im privaten und gewerblichen Umfeld TS 125 – wenn Temperaturkontrolle zuverlässig funktionieren muss.

Hinweis:

Der Temperaturschalter ist ausschließlich für den Einsatz in trockenen Innenräumen vorgesehen und nicht für sicherheitsrelevante Anwendungen ausgelegt. Arbeiten an elektronischen Bauteilen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Lieferumfang:

Temperaturschalter TS 125
Temperatursensor TS 1 Metall (DS18B20)
Bedienungsanleitung Deutsch / Englisch

Technische Daten

– Betriebsspannung: 230 V , 50 Hz
– Ausgangsspannung: 230 V , 50 Hz
– Stromstärke: max. 13 A
– Max. Schaltleistung (ohmsche Last): 3000 W
– Leistungsaufnahme (Stand-by): ca. 1 W
– Temperatur-Messbereich: –55 °C bis +125 °C
– Auflösung (Anzeige & Einstellung): 0,1 °C
– Messgenauigkeit: –55 ... –10: +/– 2 °C –9 ... +85: +/– 0,5 °C +86 ... +125: +/– 2 °C
– Umgebungstemperatur: –15 °C bis +50 °C
– Relative Luftfeuchte: < 80 % (nicht kondensierend)
– Kabellänge Netzkabel: 1,8 m
– Kabellänge Sensor: 2 m
– Schutzart: IP20
– Abmessungen: 165 x 66,5 x 88 mm
– Gewicht: ca. 600 g

H-Tronic Temperaturschalter TS 125

Zuverlässige Temperaturregelung

Der H-Tronic Temperaturschalter TS 125 ist die ideale Lösung für präzise Temperaturregelungen in Heiz- und Kühlbetrieben. Dieser Universal-Temperaturregler besticht durch seine Vielseitigkeit und Benutzerfreundlichkeit.

Externer, steckbarer Temperatursensor

Der externe Temperatursensor des TS 125 kann Temperaturmessbereiche von beeindruckenden -55 bis +125,0 °C erfassen. Die Schalttemperatur kann präzise in 0,1°C-Schritten eingestellt werden, was eine genaue Steuerung ermöglicht.

Klar sichtbare LED-Anzeigen

Das 12,7 mm große LED-Display des Temperaturschalters zeigt die Ein- und Ausschalttemperatur, die aktuelle Temperatur und den Min./Max.-Wert an. Eine rote LED-Leuchte signalisiert den "Heizen"-Modus, während eine gelbe LED den "Kühlen"-Modus anzeigt. Eine weitere LED leuchtet bei eingeschaltetem Relais, was die Betriebsstatus leicht erkennbar macht.

Sichere Anwendung

Er erkennt sofort einen Fühlerkurzschluss oder eine Fühlerunterbrechung und schaltet den Betrieb ab.

Vielseitige Verwendung

Der H-Tronic Temperaturschalter TS 125 kann eigenständig eingesetzt werden. Er kann aber auch als Ersatz für e mechanische Thermostate oder Digitalthermometer dienen. Dies macht ihn zu einer flexiblen und kosteneffizienten Lösung für verschiedene Anwendungsbereiche.

Wasserdichter Sensor für Unterwassermessungen

Für Unterwassermessungen der Temperatur empfehlen wir dringend die Verwendung unseres wasserdichten Sensors, den "Tauchbaren Sensor TS 2-2". Bitte beachten Sie, dass der im Lieferumfang enthaltene Metallsensor nicht für diese Art von Anwendungen geeignet ist. Mit seiner speziellen Konstruktion ist er perfekt für Unterwassereinsätze und andere feuchte Umgebungen geeignet. Erhältlich als optionales Zubehör, wird der wasserdichte Sensor TS 2-2 Ihre Anforderungen an Unterwassermessungen optimal erfüllen.

Wichtige Merkmale:

️ Für Wandmontage
️ Temperaturfühler mit Befestigungslasche
️ Schalttemperatur von -55…+125°C, einstellbar in 0,1°C-Schritten
️ Hysterese frei einstellbar
️ Fernmessung bis 50m
️ Fühlerüberwachung auf Kurzschluss und Unterbrechung
️ Ausgang schaltet bei Fühlerfehler ab
️ Einstellbar auf Heizen oder Kühlen
️ LED-Anzeigen für Relais ein, Fühlerfehler, Heizen, Kühlen
️ Datenerhalt bei Stromausfall

Technische Daten:

• Betriebsspannung: 100 – 240 VAC
• Leistungsaufnahme: ca. 2 VA
• Ausgangsspannung: 230 V/16A
• Messbereich: -55 bis +125,0°C
• Genauigkeit im Bereich:
  • -55…-10°C = +/-2°C
  • -10…+85°C = +/-0,5°C
  • +85…+125°C = +/-2°C
• Anzeige: 0,1°C
• Min./Max.-Anzeige
• Schutzart: IP 20
• Umgebungstemperatur: -10 – +50° C
• Abmessungen: 160 x 80 x 60mm

Lieferumfang

Im Lieferumfang des H-Tronic Temperaturschalters TS 125 ist ein Metall-Temperatursensor mit einer 2 Meter langen steckbaren Anschlussleitung enthalten. Diese kann optional auf bis zu 50 Meter verlängert werden.

Hinweis: Die Abbildungen können vom tatsächlichen Produkt abweichen.

Der TS 125 Temperaturschalter regelt zuverlässig Heizen oder Kühlen bis 3000 Watt. Die gewünschte Temperatur lässt sich einfach per Display einstellen, ein externer Sensor sorgt für präzise Messwerte. Ideal für Gewächshäuser, Aquarien, Terrarien oder Hobbyräume – einstecken, einstellen, fertig. Features: - Regelt Heizen oder Kühlen bis zu 3000 Watt Leistung - Einfache Temperatureinstellung über ein gut lesbares Display - Externer Sensor für präzise Temperaturmessungen - Vielseitig einsetzbar in Gewächshäusern, Aquarien und Terrarien - Kompakte Bauweise mit Schutzart IP20 für den Innenbereich Technische Daten: - Betriebsspannung: 230 V AC - Ausgangsspannung: 230 V AC - Leistungsaufnahme: 1 W (Standby) - Schaltleistung: max. 3000 W (ohmsche Last) - Messeingang: Externer Temperatursensor, Messbereich –55 ... +125 °C - Genauigkeit: –55...–10 °C: ±2 °C, –9... 85 °C: ±0,5 °C, 86...125 °C: ±2 °C - Auflösung: 0,1 °C - Schutzart: IP20 - Maße: 165x66,5x88 mm Lieferumfang: - 1x Temperaturschalter - 1x Temperatursensor
