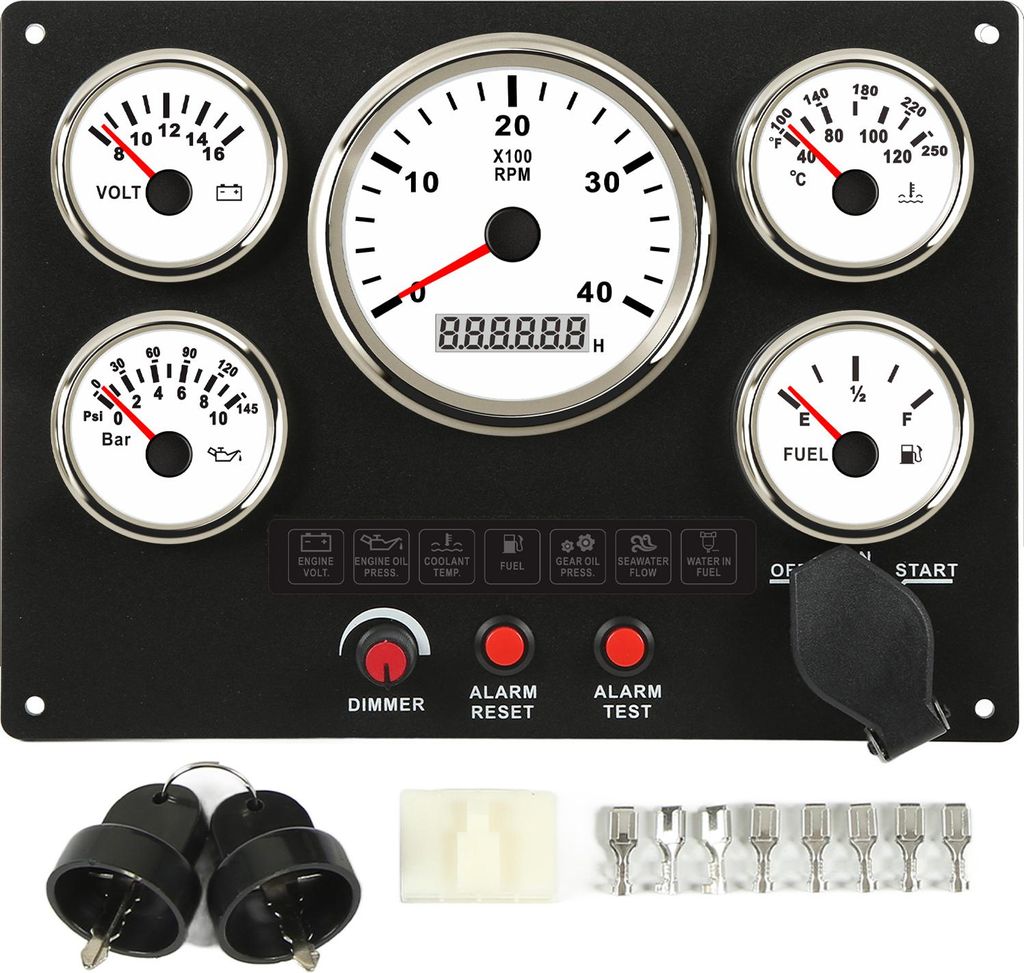

Bootsinstrumententafel, 4000 U/min, Drehzahlmesser, Kraftstoffstand, Wassertemperatur, Öldruckmesser, Voltmeter, 5 Armaturenbrett-Messinstrumente, weißes Zifferblatt

Funktion:

1. 5-Messgeräte-Set: Das Armaturenbrett verfügt über einen 5 Meter langen 85-mm-Drehzahlmesser, der die Motordrehzahl 0-4000 U/min und 99999,9 Stunden anzeigen kann. 52-mm-Wassertemperaturmesser zeigt eine Wassertemperatur von 100–250 °F an; Der 52-mm-Kraftstoffstandsmesser zeigt das Tankölvolumen F-1/2-E an; Der 52-mm-Öldruckmesser kann einen Tanköldruck von 0 bis 10 Bar anzeigen. Das 52-mm-Spannungsmessgerät kann eine Batteriespannung von 8 - 16 V anzeigen.
2. Multifunktional: Die Instrumententafel verfügt über Multifunktionen, Dimmer-Alarm-Reset oder Test; Motorspannung, Motorölpresse, Kühlmitteltemperatur, Kraftstoff, Getriebeölpresse, Seewasserdurchfluss, Wasser im Kraftstoff und andere Funktionen. Alle 5 Messgeräte verfügen über eine rote Hintergrundbeleuchtung und rote LED-Nadeln, sodass Sie jeden Parameter auch nachts klar erkennen können.
3. IP67-Schutz: Das Multifunktionspanel besteht aus einer Aluminiumlegierungsplatte, einer Frontblende aus 316L-Edelstahl, einer beschlagfreien, gebogenen transparenten Linse, elektronischen Komponenten und Strukturteilen in Industriequalität, hält mechanischen Stößen und Vibrationen stand, rostet nicht, auch in Säuren und Laugen, nasse Umgebungen können auch normal verwendet werden.
4. Präziser Schrittmotor: Alle 5 Messgeräte verwenden einen Impulsmotor, um den Zeiger so anzutreiben, dass er die entsprechende Skala anzeigt, mit hoher Genauigkeit und einfacher Bedienung. Ultraweites Arbeitsspannungsdesign, langfristige Arbeitsspannung: 9-32 V, bis zu 36 V (≤ 1 Minute), Arbeitsstrom ≤ 100 mA, extrem geringer Stromverbrauch.
5.
6. Breite Anwendung: Die Schiffsinstrumententafel ist einfach zu installieren, benötigt nur eine Fläche von 240 x 180 mm/9,45 x 7,09 Zoll und kann für Motoren, Stromaggregate, Wohnwagen, Yachten, Fischerboote, Schiffe, technische Maschinen, landwirtschaftliche Maschinen, modifizierte Autos und andere Bereiche verwendet werden.

Spezifikation:

Artikeltyp: Bootsinstrument Panel
Material: Aluminiumlegierung + ABS + Edelstahl + gehärtetes Glas
Funktionsanzeige:
85-mm-Drehzahlmesser kann anzeigen: Motordrehzahl 0–4000 U/min, 99999,9 Stunden Timing;
52-mm-Wassertemperaturanzeige zeigt Wassertemperatur an: 100–250 ℉ (40–120 ℃); (Eingangssignal: 301–22 Ohm)
52-mm-Kraftstoffstandsanzeige zeigt das Kraftstoffvolumen des Kraftstofftanks an: F-1/2-E; (Eingangssignal: 0-190 Ohm)
52-mm-Öldruckmesser kann den Öldruck des Öltanks anzeigen: 0-10 Bar (0-145 psi); (Eingangssignal: 10–184 Ohm)
52-mm-Voltmeter kann Batteriespannung anzeigen: 8–16 V;
Betriebsmodus: LCD-Display, Schrittmotor
Arbeitsspannung: DC12V-Schaltungssystem; (Mit Ausnahme des Voltmeters können die anderen vier Instrumente im DC24V-Stromkreissystem arbeiten)
Arbeitsstrom: ≤ 100 MA
Arbeitstemperatur: - 30 ℃ -+75 ℃
Lagertemperatur: - 40 ℃ -+85 ℃
Farbe der Hintergrundbeleuchtung: Rot
Schutzart: IP67, kann in 1 m Tiefe unter Wasser arbeiten, ausgezeichneter Antibeschlag Funktion;
Anwendung: Diese Instrumententafel kann in der zentralen Steuerposition installiert werden Ihrer Wohnmobil-Yacht oder Ihres technischen Fahrzeugs. Es benötigt nur eine Einheitsfläche von 241 x 177 mm / 9,5 x 7 Zoll, um Motordrehzahlmesser + Wassertemperaturanzeige + Kraftstoffstandanzeige + Öldruckanzeige + Voltmeter zu kombinieren, was erheblich Platz spart und Ihre zentrale Steuerung schmückt. Die fünf Instrumente sind mit roter Hintergrundbeleuchtung und roten LED-Lichtnadeln ausgestattet, so dass alle Parameter auch nachts gut sichtbar sind. Gleichzeitig verfügt das Multifunktionspanel auch über DIMMER-ALARM-RESET/TEST; MOTORSPANNUNG, MOTORÖLDRUCK, KÜHLMITTELTEMPERATUR, KRAFTSTOFF, GETRIEBEÖLDRUCK, MEERWASSERFLUß, WASSER IM KRAFTSTOFF und andere Funktionen sowie der Status des Motors können jederzeit über die Bedienfelddaten ermittelt werden
Anwendung: Das Multifunktions-Umrüstpanel kann in den Bereichen Motor, Generatorsatz, Wohnmobil, Yacht, Fischerboot, Schiff, Baumaschinen, Landmaschinen, Umrüstfahrzeug usw. verwendet werden.
Schrittmotor Beschreibung: Der Schrittmotor ist ein Motor mit diskreter Wertsteuerung, der das elektrische Impulsanregungssignal in die entsprechende Winkelverschiebung oder lineare Verschiebung umwandelt. Dieser Motortyp bewegt sich jedes Mal um einen Schritt, wenn ein elektrischer Impuls eingegeben wird, daher wird er auch Impulsmotor genannt.

Paketliste:

1 x Bootsinstrumententafel
2 x Schlüssel
1 x Verkabelungsschnalle
8 x Verkabelungsklemme
