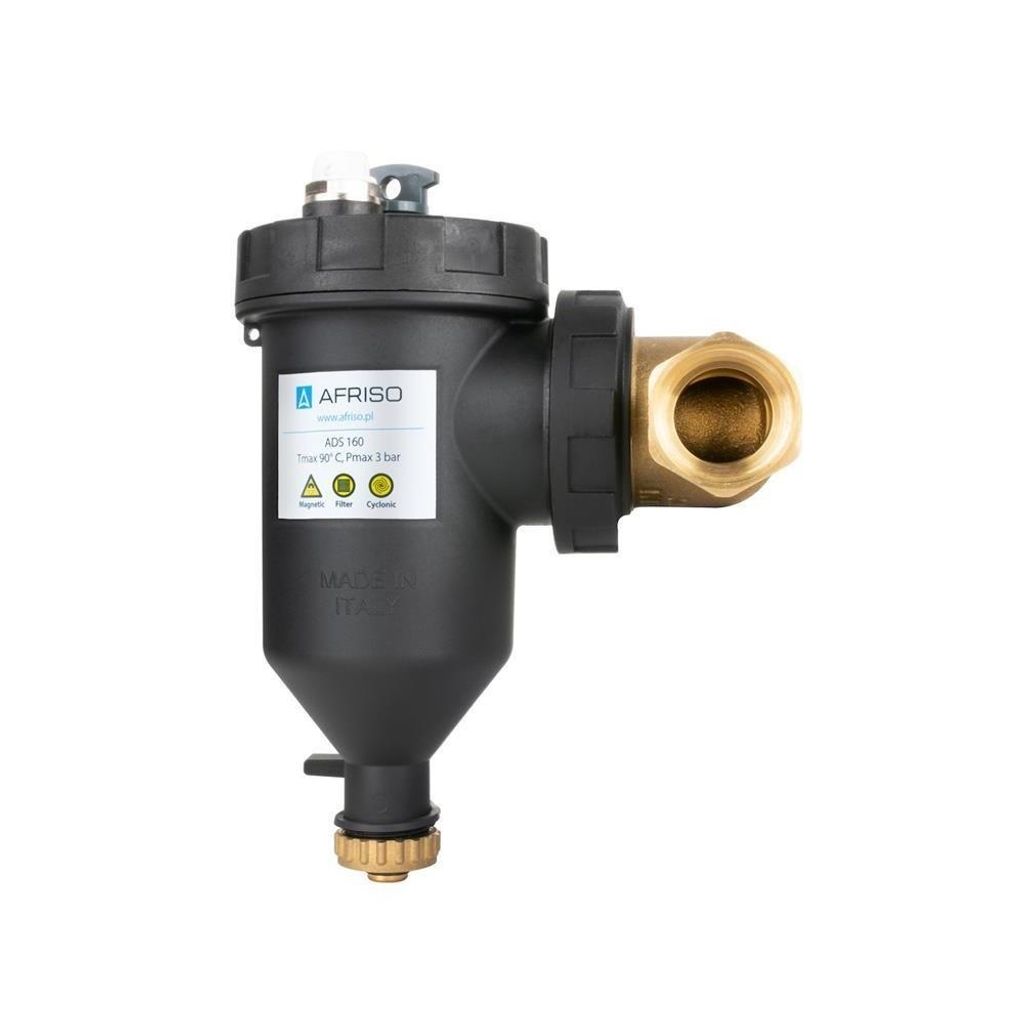

ADS 160 Magnetischer Schlammabscheider Magnetfilter G1" Kvs 6, 9 mł/h Heizung

Afriso | Magnetabscheider ADS 160 - G1'' - 500 µm - Hohe Effizienz - Schmutzschutz für Heizsysteme

• Effizienter Schutz für Ihr Heizsystem

• Der Afriso Magnetabscheider ADS 160 ist speziell konzipiert, um in Heizsystemen mit kontinuierlicher Zirkulation des Mediums installiert zu werden. Mit seiner innovativen Technologie entfernt er effektiv feste Verunreinigungen, die potenziell Schäden an den Heizungsbauteilen verursachen können. Durch den Einsatz dieses Magnetabscheiders sichern Sie die Langlebigkeit und Effizienz Ihres Heizsystems.

• Der Magnetabscheider ADS 160 überzeugt durch seine herausragenden technischen Spezifikationen:

• Maximales Druck: 3 bar

• Anschlüsse: 2x G1''

• Maximale Mediumtemperatur: 90°C

• Empfohlener maximaler Durchfluss: 2,1 m?/h

• Maschenweite des Filtergewebes: 500 µm und 800 µm

• Magnetstärke: 14.000 g

• KVS-Wert: 6,9 m?/h

• Dank dieser Eigenschaften ist der ADS 160 vielseitig einsetzbar und eignet sich für Systeme, in denen das Arbeitsmedium Wasser oder Wasser-Glykole-Gemische mit einem Glykolanteil von maximal 50% verwendet werden.

• Der Magnetabscheider sollte idealerweise am Rücklauf zum Heizkessel montiert werden, um Verunreinigungen abzufangen, bevor sie Schäden an der Wärmequelle oder den Umwälzpumpen verursachen können. Er kann sowohl in vertikalen als auch horizontalen Rohren sowie in schrägen Abschnitten installiert werden. Ein im Lieferumfang enthaltener Schlüssel erleichtert die Anpassung der Anschlüsse. Zur Vereinfachung der Wartung wird empfohlen, vor und hinter dem Separator Absperrventile zu installieren. Nach der Installation und dem Öffnen der Absperrventile kann der manuelle Entlüfter einfach mit einem Flachschraubendreher betätigt werden, um eingeschlossene Luft zu entfernen.

• Der Separator ist ab Werk mit einem Filtergewebe von 500 µm ausgestattet, was für neue Anlagen empfohlen wird. Bei modernisierten Systemen wird ein zweistufiges Filterverfahren empfohlen, beginnend mit einem 500 µm Filter für etwa einen Monat. Nach dieser Zeit sollte der Deckel mit dem im Paket enthaltenen Schlüssel abgenommen und der Filter gegen den mitgelieferten 800 µm Filter ausgetauscht werden.

• Hohe Effizienz: Entfernt zuverlässig feste Verunreinigungen und schützt Ihre Heizsysteme.

• Einfache Installation: Flexibles Montagesystem für vertikale, horizontale und schräge Rohre.

• Langlebigkeit: Robuste Bauweise mit hochwertigen Materialien sorgt für eine lange Lebensdauer.

• Wartungsfreundlich: Einfache Handhabung des Entlüftungsventils und einfache Filterwechsel.

• Vielseitig einsetzbar: Geeignet für verschiedene Heizsysteme mit Wasser oder Wasser-Glykole-Gemischen.

• Der Afriso Magnetabscheider ADS 160 bietet Ihnen nicht nur einen hervorragenden Schutz Ihres Heizsystems, sondern auch eine langfristige Effizienzsteigerung und Betriebssicherheit. Verlassen Sie sich auf die Qualität und Effizienz von Afriso, um die Leistung Ihres Heizsystems auf ein neues Level zu heben.

Beschreibung

Der AFRISO Magnetschlammabscheider ADS 160 dient zur zuverlässigen Entfernung von Magnetit, Rost und festen Schmutzpartikeln aus geschlossenen Heizungsanlagen und Wärmepumpensystemen. Der integrierte Neodym-Magnet mit 1,4 T sorgt für eine starke magnetische Abscheidung, während das mechanische Filtersieb zusätzlich grobe Partikel zurückhält.

Das Gerät ist für Wasser sowie Wasser-Glykol-Gemische bis 50 % ausgelegt und kann senkrecht, waagerecht oder diagonal montiert werden. Durch den Ablasshahn lässt sich der Abscheider einfach reinigen, ohne das System aufwendig zu demontieren.

Ideal geeignet für moderne Heizungsanlagen, Fußbodenheizungen und Wärmepumpen.

Produktmerkmale

• Magnetische und mechanische Abscheidung von Schmutzpartikeln

• Neodym-Magnet 1,4 T für hohe Abscheideleistung

• Integrierter Ablasshahn zur schnellen Reinigung

• Entlüfteranschluss vorhanden

• Für Heizungsanlagen, Fußbodenheizung und Wärmepumpen geeignet

• Montage senkrecht, waagerecht oder diagonal möglich

• Gehäuse aus PA66 GF30, Anschlussarmaturen aus Messing

Technische Daten

• Anschluss System: G1 IG (1")

• Anschluss Entlüfter: G1/2 IG

• Max. Durchfluss: 2,1 m³/h

• Kvs-Wert: 6,9 m³/h

• Betriebsdruck bei 50 °C: 6 bar

• Betriebsdruck bei 90 °C: 3 bar

• Temperaturbereich: 0–90 °C

• Magneteinsatz: Neodym-Magnet 1,4 T

• Filtersieb: 500 µm (vormontiert), 800 µm (Zubehör)

• Fassungsvermögen: 400 ml

• Werkstoff Gehäuse: Kunststoff (PA66 GF30)

• Werkstoff Anschlüsse: Messing

• Werkstoff Filtersieb: Edelstahl

Magnetischer Schmutzabscheider ADS 160 mit Isolierung, beweglicher Anschluss GW G1"

Anwendung

• Für Heizungs- und Kühlanlagen geeignet.

• Wird vor der Quelle am Rücklauf der Anlage installiert.

• Das doppelte mechanische und magnetische Filtersystem schützt die Anlage vor Verunreinigungen.

Beschreibung

• Gehäuse aus Polyamid PA66.

• -gewinne.

• Ausgestattet mit zwei austauschbaren Filtergittern mit unterschiedlicher Maschenweite sowie einem Neodym-Magneten.

• Das Ablassventil erleichtert das Entfernen angesammelter Verunreinigungen.

• Der drehbare Anschluss ermöglicht die Montage an vertikalen und horizontalen Leitungen.

• Der manuelle Entlüfter ermöglicht das Entlüften nach Wartungsarbeiten.

• Plombe zum Schutz des Magneten vor unbefugtem Entfernen.

Lieferumfang

• Schmutzabscheider ADS 160 mit 500-µm-Siebfilter

• 800-µm-Siebfilter

• Schlüssel

• Sicherheitssiegel

• Isolierung
