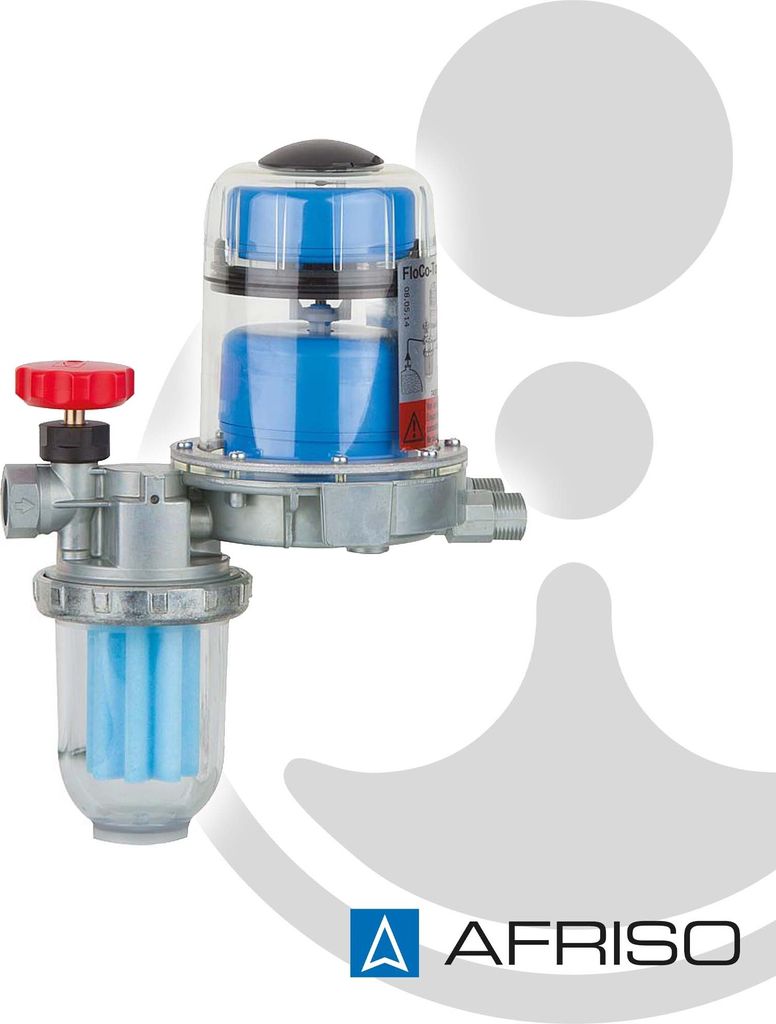

AFRISO Heizölentlüfter FloCo-Top-1K Si – Entlüftung, Filter und Absperrventil in einer Einheit
Produktbeschreibung
Der AFRISO Heizölentlüfter FloCo-Top-1K Si ist ein automatischer Heizölentlüfter in Sicherheitsausführung für Einstrangsysteme mit Rücklaufzuführung. Das kompakte Gerät vereint Heizölentlüfter, Filter und Absperrventil in einer Einheit. Zwei getrennte Schwimmerkammern unterstützen die sichere Entlüftung und verhindern, dass Ölschaum über die Entlüftungsöffnung austritt. Das Gehäuse besteht aus Zink-Druckguss, während Entlüfterhaube und Filtertasse aus transparentem Kunststoff gefertigt sind. Der FloCo-Top-1K Si ist zudem für Bioheizöl und Biodiesel mit bis zu 30 % FAME sowie für paraffinische Brennstoffe wie HVO und GTL geeignet.
Details
- Anschlüsse G3/8 – tankseitig G3/8 IG und brennerseitig G3/8 AG mit 60°-Konus für Brennerschläuche
- Düsenleistung bis 100 l/h – ausgelegt für den Einsatz in Ölfeuerungsanlagen
- Rücklaufstrom bis 120 l/h – für Einstrangsysteme mit Rücklaufzuführung
- Integrierter Filter – Filter, Entlüfter und Absperrventil kompakt kombiniert
- Druckwasserdicht bis 10 m Wassersäule – auch für Überschwemmungs- und Risikogebiete geeignet
Ihre Vorteile auf einen Blick
- Kompakte Kombination aus Heizölentlüfter, Filter und Absperrventil
- Sicherheitssystem mit zwei getrennten Schwimmerkammern
- Verhindert das Austreten von Ölschaum über die Entlüftungsöffnung
- Geeignet für Bioheizöl und Biodiesel mit bis zu 30 % FAME sowie HVO und GTL
- -geprüfte Ausführung für den fachgerechten Einsatz in Ölfeuerungsanlagen
Einsatzbereich
Der AFRISO FloCo-Top-1K Si wird in Einstrangsystemen mit Rücklaufzuführung zur kontinuierlichen Entlüftung von Ölfeuerungsanlagen eingesetzt. Er eignet sich unter anderem für Heizöl EL, Dieselkraftstoff, Bioheizöl und Biodiesel mit bis zu 30 % FAME sowie für paraffinische Brennstoffe wie HVO und GTL.
Häufige Fragen (FAQ)
Wofür wird der AFRISO FloCo-Top-1K Si eingesetzt?
Der Heizölentlüfter ist für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen vorgesehen und sorgt dort für die kontinuierliche Entlüftung des Brennstoffs.
Welche Anschlüsse besitzt der FloCo-Top-1K Si?
Tankseitig verfügt das Gerät über einen Anschluss G3/8 IG. Brennerseitig stehen Anschlüsse G3/8 AG mit 60°-Konus für Brennerschläuche zur Verfügung.
Ist der Heizölentlüfter für HVO und GTL geeignet?
Ja. Laut Hersteller ist der FloCo-Top-1K Si für den Einsatz mit paraffinischen Brennstoffen wie HVO und GTL geeignet.
Welche maximale Düsenleistung unterstützt das Gerät?
Die maximale Düsenleistung beträgt 100 l/h. Der maximale Rücklaufstrom liegt bei 120 l/h.
Kann der FloCo-Top-1K Si in hochwassergefährdeten Bereichen eingesetzt werden?
Ja. Das Gerät ist bis zu einer Wassersäule von 10 m druckwasserdicht und laut Hersteller auch für Überschwemmungs- und Risikogebiete geeignet.
AFRISO Automatischer Heizölentlüfter FloCo-Top-1K
Heizölentlüfter, Filter und Absperrventil als kompakte Einheit
Anwendung:
Für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung.
Geeignet für die Medien Heizöl EL (DIN 51603-1) und Dieselkraftstoff (EN 590) sowie Bioheizöl und Biodiesel mit max. 20 % FAME.
Auch für den Einsatz in hochwassergefährdeten Gebieten.
Beschreibung:
Automatischer Heizölentlüfter in Sicherheitsausführung mit integriertem Filter und Absperrventil.
Gehäuse aus Zink-Druckguss mit tankseitigem Anschlussgewinde G3/8 und brennerseitigen Anschlussgewinden G3/8 AG mit Innenkonus zum Anschluss der Brennerschläuche. Entlüfterhaube aus transparentem Kunststoff, die über zwei getrennte Schwimmerkammern verfügt. In der unteren Schwimmerkammer befindet sich der Betriebsschwimmer, in der oberen der Sicherheitsschwimmer. Die obere Schwimmerkammer verhindert, dass Ölschaum durch die Entlüftungsbohrung austreten kann.
Außerdem können Störungen am Entlüftungssystem erkannt werden.
Druckwasserdicht bis 10 m Wassersäule.
Bauordnungsrechtlicher Verwendbarkeitsnachweis -geprüft (S 133 2013 E2), Übereinstimmungsnachweis (ÜHP) nach EN 12514-2
Technische Daten:
- inkl. Siku-Filter 50-75 my, kurz
- Anschluss Brennerseite: G3/8 AG mit 60°-Konus für Brennerschläuche
- Anschluss Tank: G3/8 IG
- Düsenleistung: Max. 100 l/h
- Rücklaufstrom: Max. 120 l/h
- Abscheideleistung Luft/Gas: Ca. 4 l/h
- Einbaulage: Schwimmergehäuse senkrecht nach oben
- Temperatureinsatzbereich: Medium: Max. 60 °C // Umgebung: Max. 60 °C
- Betriebsüberdruck: Max. 0,7 bar entspricht statischer Ölsäule von ca. 8 m
- Prüfdruck: 6 bar
- -geprüft
- B x H x T: 165 x 221 x 99 mm
- Material: Gehäuse: Zink-Druckguss, Entlüfterhaube: Transparenter Kunststoff, Filtertasse: Transparenter Kunststoff
- Lieferumfang: Heizölentlüfter, Halterung, inkl. Montagematerial, Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
Zur Umrechnung der Zollmaße beachten Sie die Umrechnungstabelle in den Bildern
- Automatischer Heizölentlüfter von Afriso
- Modell: FloCo-Top-1K
- Artikelnummer: 69960
- Verhindert das Eindringen von Luft und Wasser in den Brennstofftank
- Optimiert die Verbrennung und verhindert Störungen in der Heizungsanlage
- Mit integriertem Feinfilter für eine besonders saubere Brennstoffzufuhr
- Einfache Montage und Wartung
- Geeignet für Heizöl EL und -Heizöl
- Maximaler Durchfluss: 60 l/h
- Maximaler Betriebsdruck: 6 bar
- Maximale Betriebstemperatur: 60°C
Der automatische Heizölentlüfter mit Filter besteht aus einem Zink-Druckgussgehäuse, sowie aus einer Filtertasse und einer Entlüfterhaube aus transparentem Kunststoff. Er ist ausgestattet mit einem integrierten 50 µm Siku-Sieb und einem Absperrventil. Ein zusätzlicher Sicherheitsschwimmer verhindert, dass Ölschaum durch die Entlüftungsbohrung austreten kann. Der Entlüfter ist für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen vorgesehen. Störungen am Entlüftungssystem können durch die transparente Haube leicht erkannt werden. Der Heizölentlüfter ist druckwasserdicht bis zu 10 m Wassersäule und kann daher auch in hochwassergefährdeten Gebieten verwendet werden. Er ist geeignet für die kontinuierliche Entlüftung von Heizöl EL und Dieselkraftstoff mit maximal 20 % -Öl-Anteil.
Lieferumfang:
- 1 x Halterung mit Montagematerial
- 1 x Schmutzabdeckung zum Anschluss des Entlüfterschlauchs
AFRISO Flo-Co-Top-K Heizölentlüfter Der AFRISO Flo-Co-Top-K ist ein Heizölentlüfter für Einstrangsysteme mit integriertem Filter. Er wird in Heizölzuführungen eingesetzt und unterstützt den Betrieb mit einem -Öl-Anteil bis 30 %. Eigenschaften: - Integrierter Filter - Siku-Filtereinsatz - Einstrang-Ausführung - Mit Entlüfterkombination - Mit Wandhalterung - Für Heizölzufuhr mit Innengewinde Technische Daten: - Material: Zink-Druckguss - Anschluss Brennerschlauch: DN 10 (3/8") AG mit Innenkonus - Anschluss Heizölzufuhr: Innengewinde - Anschlussmaß Heizölzufuhr: 3/8" - Filtereinsatz: Siku - Filterfeinheit: 50 µm - Max. Betriebsdruck: 0,7 bar - Max. -Öl-Anteil: 30 % - Max. Düsenleistung: 100 l/h - Max. Mediumtemperatur: 60 °C
Lieferumfang:
- - 1 × AFRISO Flo-Co-Top-K Heizölentlüfter
