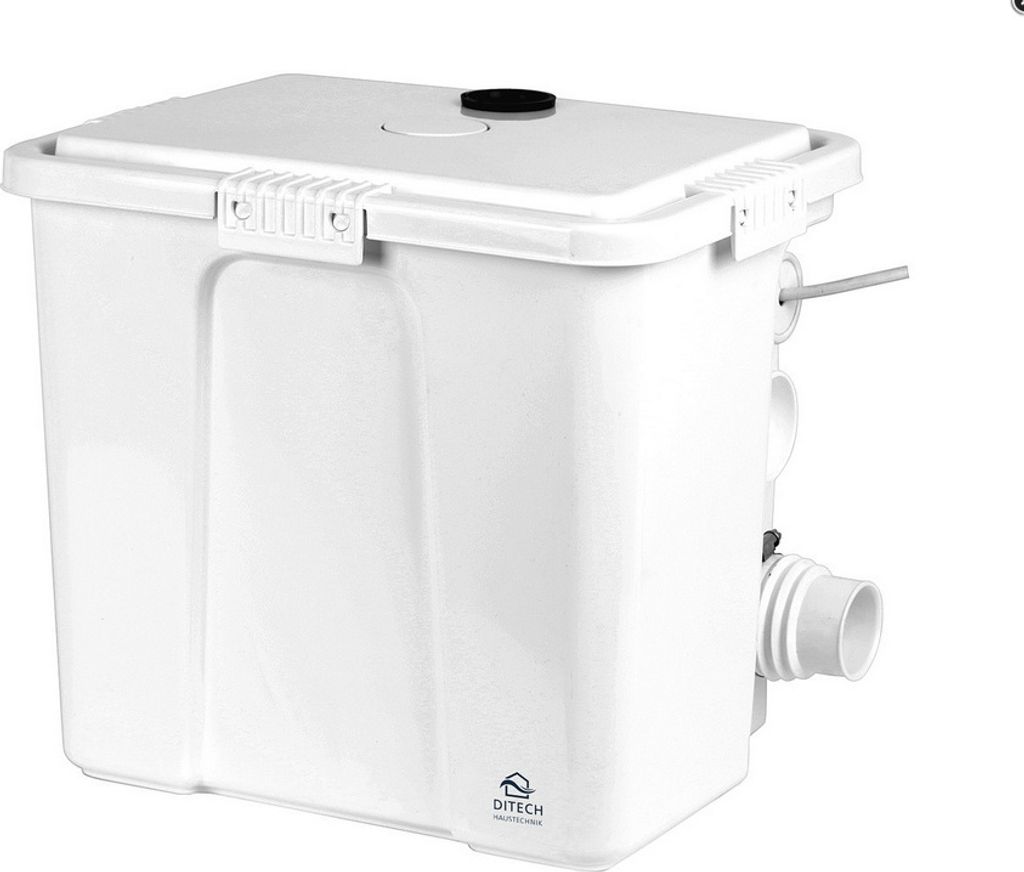

Homa Schmutzwasser-Hebeanlage für Sonderschwimmer geeignet

Entsorgt Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspülmaschine, Waschmaschine in Räumen unterhalb der Rückstauebene des Abwasserkanals (Souterrain- oder Kellerräume) oder ohne ausreichendes Gefälle zum nächsten Abwasser-Sammelschacht. Je nach Einbausituation wird für den Anschluss einer Dusche oder Badewanne den im Zubehör erhältlichen Sonderschwimmer benötigt. Die kompakte Bauweise erlaubt die Installation direkt unter dem Waschbecken. Für die Entsorgung von bis zu drei Sanitäreinheiten.

Einsatz: Fördern von häuslichem Schmutzwasser von bis zu drei Sanitäreinheiten. Abwasser von Waschmaschine, Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspülmaschine.

DIN EN 12050-2: Konformität und Bauart geprüft und überwacht von der LGA.

Max. Temperatur des Fördermediums: 35 °C, kurzzeitig bis 60 °C.

Betriebsart: Dauerbetrieb (S1). Bei 60° Aussetzbetrieb (S3-30 %).

Bauart: Anschlussfertige Schmutzwasser-Hebeanlage, bestehend aus:

Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoff-Behälter. Ein obenliegender Zulauf Ø 40 mm. 4 seitliche Zuläufe Ø 50 mm. Druckanschluss DN 40 (DN 32) mit eingebauter Rückschlagklappe - wahlweise links oder rechts montierbar. Be- und Entlüftungsöffnung mit Aktivkohlefilter.

Einbaugarnitur: Anschlussverschraubung und Druckleitung zur Pumpe im Behälter.

Pumpe: Einstufige Edelstahl-Kreiselpumpe mit Kühlmantel und untenliegendem Druckanschluss DN 40 (DN 32).

Wellendichtung: 3 Wellendichtringe

Welle/Lager: Edelstahl-Motorwelle mit keramikbeschichteter Dichtfläche, dauergeschmierte Walzlager.

Motor: Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse F, Schutzart IP 68. Thermofühler zur Temperaturüberwachung in der Wicklung.

Motorkühlung: Mantelkühlung des Motors durch Fördermedium.

Niveausteuerung: Wasserstandsabhängige Niveausteuerung/Schwimmerschalter. Ein 200 mm, Aus 100 mm

in Ditech-Ausführung
