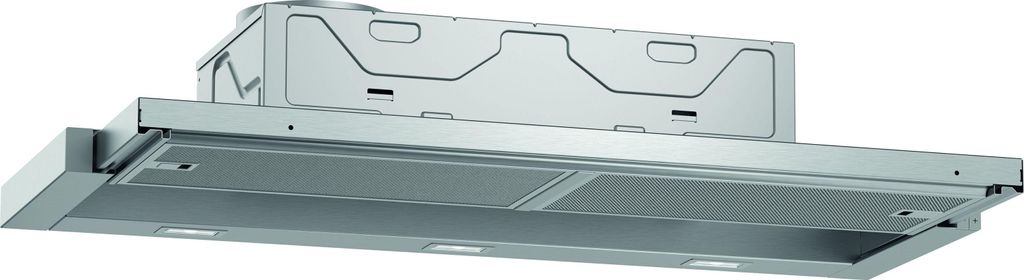

Neff D49ED22X1, 266 m³/h, Abluft/Umluft, B, A, C, 63 dB

ARTIKELBESCHREIBUNG

Neff D49ED22X1, Flachschirmhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Neff
- Product series: N 50
- Internationale Bestellbezeichnung: D49ED22X1
- Artikelnummer: D49ED22X1
- EAN-Nummer: 4242004251170
- Farbe Gerät: Silbermetallic
- Farbe Gehäuse: Silbermetallic
- Material des Gehäuses angeben: verzinkt
- Bauart: Flachschirmhaube
- Steuerung: Elektronisch
- Bauform: Eingebaut
- Art der Installation: Eingebaut
- Bedienelemente: Taste
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 76 W
- Absicherung: 10
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50; 60
- Minimalfrequenz: 50
- Maximalfrequenz: 60
- Länge Anschlusskabel: 175 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 203 mm
- Gerätebreite: 898 mm
- Gerätetiefe: 290 mm
- Höhe verpacktes Gerät: 310 mm
- Breite verpacktes Gerät: 940 mm
- Tiefe verpacktes Produkt: 360 mm
- Nischenbreite minimal: 526 mm
- Nischenbreite maximal: 526 mm
- Nischentiefe: 290 mm
- Nettogewicht: 10.0 kg
- Bruttogewicht: 12.3 kg
- Luftauslass: Ja
- EPREL Registration Number 2010: 563619
- 2010/30/EU): A
- Durchschn. Jahresverbrauch Energie: 22.2 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 23.7
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): B
- Beleuchtungs-Effizienz (2010/30/EC): 65.7 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): A
- Fettfilter-Effizienz (2010/30/EU): 81.8 %
- Fettfilter-Effizienzklasse (2010/30/EU): C
- Max. Luftmenge: 266 m³/h
- Mindestluftstrom: 163.7 m³/h
- Luftstrom verstärkt (2010/30/EU): 412.0 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 63 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 50 dB
- Schallleistung dB: 63 dB(A) re 1 pW
- Geräuschpegel mit Schnellkoch-Position (Booster): 70 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Kurzhubtasten
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 70 W
- Max. Gebläseleistung - Abluftbetrieb: 266 m³/h
- Gebläseleistung bei Intensivstufe - Abluftbetrieb: 412 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
- Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 3
- Gesamtleistung Lampen: 6 W
- Gesamtlichtstärke: 355 lux
- Material Fettfilter: Aluminium waschbar
- Durchmesser Abluftstutzen: 120 / 150 mm
- Rückstauklappe: Ja
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
- Art der verwendeten Leuchten: LED

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Eigenschaften

Betriebsanleitungen

Bedienungsanleitung

Bauform
90 cm
Einbaufähig in 60 oder 90 cm breiten Oberschrank
Wahlweise Abluft- oder Umluftbetrieb
Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

Design

Komfort
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung über Kurzhubtasten mit LED-Anzeige
Elektronische Steuerung seitlich
3 Leistungsstufen und
1 Intensivstufe
Intensivstufen mit automatischer Rückstellung
Automatischer Gebläsenachlauf mit digitaler Anzeige

Ausstattung
Gleichmäßige, helle Beleuchtung mit 3 x 1,5 W LED-Modul
Farbtemperatur: 3500 K
Beleuchtungsstärke: 355 lux
Kassette mit Alurahmen
Metallfettfilter, spülmaschinengeeignet

Betriebsart und Leistung
Lüfterleistung bei Abluftbetrieb nach EN 61591:
max. Normalstufe266 m³/h, Intensivstufe 412 m³/h
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe:63dB(A) re 1 pW
Intensivstufe:70 dB(A) re 1 pW
Geräusch min./max. Normalstufe: 50/63 dB
1 einflutig liegend. BLDC Motor
BLDC Motor

Planungs- und Installationsinformation
Gerätemaße (HxBxT): 203 x 898 x 290 mm
Einbaumaße (HxBxT): 162 x 526 x 290 mm
Abluftstutzen Ø 150 mm
Lieferung mit Rückstauklappe
Länge Anschlusskabel: 1.75 m mit Stecker
ohne Griffleiste (als Sonderzubehör erhältlich)

Umwelt und Sicherheit

)* Auf einer Skala von A+++ (sehr effizient) bis D (weniger effizient)
Durchschnittlicher Energieverbrauch: 22.2 kWh/Jahr*
Lüfter-Effizienzklasse: B*
Beleuchtungs-Effizienzklasse: A*
Fettfilter-Effizienzklasse: C*
Gesamtanschlusswert: 76 W
* Gemäß EU-Regulierung Nr. 65/2014



Produktgruppe	Dunsthauben
Marke	Neff
Gerätetyp
Internationale Bestellbezeichnung	D49ED22X1
EAN-Nummer	4242004251170
Grundfarbe des Produkts	Grau
Farbe	Silbermetallic
Farbe des Kamins
Material des Kamins
Gehäusematerial	verzinkt
Bauart	Flachschirmhaube
Steuerung	elektronisch
Bauform	Einbau
Gerätetyp	Integrierbar
Bedienelemente	Kurzhubtasten LED
Front panel options	Nicht zutreffend
Lage des Gebläses	Motor im Gehäuse
Art der Luftführung	Abluft, Umluft (Sonderzubehör separat erhältlich)
Anschlusswert (W)	76 W
Absicherung (A)	10 A
Spannung (V)	220-240 V
Frequenz (Hz)	50; 60 Hz
Länge Anschlusskabel	175,0 cm
Steckerart	Schuko-/Gardy mit Erdung
Gerätehöhe (mm)	203 mm
Gerätebreite (mm)	898 mm
Gerätetiefe (mm)	290 mm
Höhe verpacktes Gerät (mm)	310 mm
Breite verpacktes Gerät (mm)	940 mm
Tiefe verpacktes Gerät (mm)	360 mm
Nischenhöhe minimal (mm)
Nischenhöhe maximal (mm)
Nischenbreite minimal (mm)	526 mm
Nischenbreite maximal (mm)	526 mm
Nischentiefe (mm)	290 mm
Nettogewicht (kg)	10,4 kg
Bruttogewicht (kg)	12,3 kg
Abluftbetrieb verfügbar
Höhe Kamin Abluft max.	203 mm
Höhe Kamin Abluft min.	203 mm
Höhe Kamin Umluft max.	203 mm
Höhe Kamin Umluft min.	203 mm
> )* Auf einer Skala von A+++ (sehr effizient) bis D (weniger effizient)	A
Durchschn. Jahresverbrauch Energie	22,2 kWh/annum
index (2010/30/EC)	51,3 %
Flüssigkeitsdynamik-Effizienz	23,7
Flüssigkeitsdynamik-Effizienzklasse	B
Beleuchtungs-Effizienz	65,7 lux/Watt
Beleuchtungs-Effizienzklasse	A
Fettfilter-Effizienz	81,8 %
Fettfilter-Effizienzklasse	C
Max. Luftmenge	266 m³/h
Mindestluftstrom	164 m³/h
Luftstrom verstärkt	412,0 m³/h
Lautstärke bei max. Drehzahl	63 dB
Lautstärke bei min. Drehzahl	50 dB
Energieverbrauch im Standby-Modus	0,20 W
Energieverbrauch im ausgeschalteten Modus
Geräusch	63 dB(A) re 1 pW
Schallleistung: Intensivstufe in Abhängigkeit des Rohrdurchmessers	70 dB(A) re 1 pW
Energy Smart	Nein
Drahtlose Kommunikation möglich	Nein
Breitband Technologie	Nicht zutreffend
SIM card slot verfügbar	Nein
Communication technology	Nein
Remote access	Nein
Möglichkeit zum Fern-Upgrade	Nein
Möglichkeit zum Remote-Update zur Wartung	Nein
Voice control	Nein
Manuelle Bedienelemente	Kurzhubtasten
Automatische Bedienelemente
Fernbedienung	Nein
Anzahl der Gebläse (Stck)	1
Gesamtgebläseleistung	70 W
Max. Gebläseleistung Abluft	266 m³/h
Gebläseleistung bei Intensivstufe-Abluftbetrieb	412 m³/h
Max. Gebläseleistung Umluft	263 m³/h
Gebläseleistung bei Intensivstufe-Umluftbetrieb	353 m³/h
Steuerung der Beleuchtung	Ein/Aus
Anzahl der Lampen (Stck)	3
Gesamtleistung der Lampen	6 W
Gesamtlichtstärke	355 lux
Material des Fettfilters	Aluminium waschbar
Durchmesser des Abluftstutzens	120 / 150 mm
Art des Fettfilters	Kassette
Rückstauklappe	Ja
Geruchsfilter	Nein
Regelung der Leistungsstufen
Art der Lampen	LED
Integriertes Zubehör
Zusätzlich erhältliches Zubehör	Z51ITB1X4, Z51ITI1X4, Z54TC01X0, Z54TH90D1, Z54TH90N1, Z54TS01X0
Produktklasse	N 50

Bauform

• 90 cm Flachschirmhaube, silbermetallic
• Zum Einbau in einen 60 cm oder 90 cm breiten Oberschrank
• Wahlweise Abluft- oder Umluftbetrieb
• Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

DesignKomfort

• Elektronische Steuerung seitlich
• 3 Leistungsstufen und 1 Intensivstufe
• Intensivstufen mit automatischer Rückstellung nach 6 Minuten
• Automatischer Gebläsenachlauf mit digitaler Anzeige

Ausstattung

• Gleichmäßige, helle Beleuchtung mit 3 x 1,5 W LED-Modul
• Farbtemperatur: 3500 K
• Beleuchtungsstärke: 355 lux
• Kassette mit Alurahmen
• Metallfettfilter, spülmaschinengeeignet

Betriebsart und Leistung

• Lüfterleistung nach EN 61591 bei Abluftbetrieb:
• Max. Normalstufe: 266m³/h
• Intensivstufe: 412 m³/h
• Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
• Max. Normalstufe: 63dB(A) re 1 pW
• Intensivstufe: 70 dB(A) re 1 pW
• Geräusch min./max. Normalstufe: 50/63 dB
• 1 Hochleistungsgebläse: Efficient Silent Drive Motor: leiser und effizienter Motor
• Efficient Silent Drive Motor: leiser und effizienter Motor

Planungs- und Installationsinformation

• Gerätemaße (HxBxT): 203 x 898 x 290 mm
• Einbaumaße (HxBxT): 162 x 526 x 290 mm
• Abluftausgang Ø 150 mm
• Lieferung mit Rückstauklappe
• Länge Anschlusskabel: 1.75 m mit Stecker
• Teleskopauszug ohne Blende. Verblendung mit Griffleiste (Sonderzubehör) oder mit Lichtleiste des Küchenmöbelherstellers.

Umwelt und Sicherheit

• (auf einer kala von A+++ bis D)
• Durchschnittlicher Energieverbrauch: 22.2 kWh/Jahr*
• Lüfter-Effizienzklasse: B*
• Beleuchtungs-Effizienzklasse: A*
• Fettfilter-Effizienzklasse: C*
• Gesamtanschlusswert: 76 W

• Product series: N 50
• Farbe Gerät: Silbermetallic
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Silbermetallic
• Material des Gehäuses angeben: verzinkt
• Bauart: Flachschirmhaube
• Steuerung: Elektronisch
• Bauform: Eingebaut
• Art der Installation: Eingebaut
• Bedienelemente: Taste
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 76 W
• Absicherung: 10
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50; 60
• Minimalfrequenz: 50
• Maximalfrequenz: 60
• Länge Anschlusskabel: 175 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 20,3 cm
• Gerätebreite: 89,8 cm
• Gerätetiefe: 29 cm
• Höhe verpacktes Gerät: 31 cm
• Breite verpacktes Gerät: 94 cm
• Tiefe verpacktes Produkt: 36 cm
• Nischenbreite minimal: 52,6 cm
• Nischenbreite maximal: 52,6 cm
• Nischentiefe: 29 cm
• Nettogewicht: 10,0 kg
• Bruttogewicht: 12,3 kg
• Luftauslass: Ja
• EPREL Registration Number 2010: 563619
• Durchschn. Jahresverbrauch Energie: 22.2 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 23.7
• Beleuchtungs-Effizienz (2010/30/EC): 65.7 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 81.8 %
• Max. Luftmenge: 266 m³/h
• Mindestluftstrom: 164 m³/h
• Luftstrom verstärkt (2010/30/EU): 412 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 63 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 50 dB
• Schallleistung dB: 63 dB(A) re 1 pW
• Geräuschpegel mit Schnellkoch-Position (Booster): 70 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Kurzhubtasten
• Remote Control: Nein
• Gesamtgebläseleistung: 70 W
• Max. Gebläseleistung - Abluftbetrieb: 266 m³/h
• Gebläseleistung bei Intensivstufe - Abluftbetrieb: 412 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
• Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 355 lux
• Material Fettfilter: Aluminium waschbar
• Durchmesser Abluftstutzen: 12 cm
• Rückstauklappe: Ja
• Geruchsfilter: Nein
• Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
• Art der verwendeten Leuchten: LED
• bsh-group.com/Product_Shots/3000x3000/23484615_D49ED22X1_PGA2_def.jpg
• bsh-group.com/Product_Shots/3000x3000/23484616_D49ED22X1_PGA4_def.jpg
• bsh-group.com/Product_Shots/3000x3000/23484614_D49ED22X1_PGA6_def.jpg
• neff-international.com/Documents/energylabel/de-DE/D49ED22X1.pdf
• neff-international.com/Documents/eudatasheet/de-DE/D49ED22X1.pdf[DE]
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 1.360
• RECYCLING_WEIGHT_EPS: 0.530
• RECYCLING_WEIGHT_PLASTIC: 0.022
• RECYCLING_WEIGHT_WOOD: 0.377
• RECYCLING_WEIGHT_OTHER: 0.010
• RECYCLING_WEIGHT_PACKAGING: 2.299

Neff D49ED22X1.
Maximale Absaugleistung: 266 m³/h,
Absaugart: Abluft/Umluft,
Fluiddynamische Effizienzklasse: B.
Typ: Halb eingebaut (Pullout),
Produktfarbe: Silber,
Steuerung: Tasten.
Fettfiltertyp: Aluminium.
Blitzeistung: 1,5 W,
Anzahl an Lampen: 3 Glühbirne(n),
Leuchtmitteltyp: LED.
,
Jährlicher Energieverbrauch: 22 kWh,
skala: A+++ bis DNeff D49ED22X1.
Maximale Absaugleistung: 266 m³/h,
Absaugart: Abluft/Umluft,
Fluiddynamische Effizienzklasse: B.
Typ: Halb eingebaut (Pullout),
Produktfarbe: Silber,
Steuerung: Tasten.
Fettfiltertyp: Aluminium.
Blitzeistung: 1,5 W,
Anzahl an Lampen: 3 Glühbirne(n),
Leuchtmitteltyp: LED.
,
Jährlicher Energieverbrauch: 22 kWh,
skala: A+++ bis D

Maximale Absaugleistung:

266 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

B

Beleuchtungs-Effizienzklasse:

A

Ölfilter-Effizienzklasse:

C

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

63 dB

Intensivgeschwindigkeit:

Ja

Geräuschpegel (langsame Geschwindigkeit):

50 dB

Geräuschpegel (hohe Geschwindigkeit):

63 dB

Luftstrom (niedrige Geschwindigkeit):

163 m³/h

Typ:

Halb eingebaut (Pullout)

Produktfarbe:

Silber

Eingebautes Display:

Ja

Steuerung:

Tasten

Kabellänge:

1,75 m

Display-Typ:

LED

Durchmesser Auspuffanschluss:

15 cm

Fettfiltertyp:

Aluminium

Geschirrspülerfilter:

Ja

Entfernbarer Filter:

Ja

Lampenleistung:

1,5 W

Anzahl an Lampen:

3 Glühbirne(n)

Leuchtmitteltyp:

LED

Lichtintensität:

355 Lux

Beleuchtungseffizienz (LE):

65,7 Lux pro Watt

dt>

A

Jährlicher Energieverbrauch:

22,2 kWh

skala:

A+++ bis D

Anschlusswert:

76 W

Motorleistung:

70 W

Stromverbrauch (Standby):

0,19 W

AC Eingangsspannung:

220-240 V

AC Eingangsfrequenz:

50 - 60 Hz

lt):

A

Breite:

898 mm

Tiefe:

290 mm

Höhe (max):

20,3 cm

Einbauraum Breite:

52,6 cm

Einbauraum Tiefe:

29 cm

Einbauraum Höhe:

16,2 cm

Verpackungsbreite:

360 mm

Verpackungstiefe:

940 mm

Verpackungshöhe:

310 mm

Paketgewicht:

12,3 kg

Fettfiltereffizienz (GFE):

81,8%

Fluiddynamische Effizienz (FDE):

23,7

Breite in cm:

89.8

Maximale LÃ1/4fterleistung in m³/h:

412

Filtersystem:

Metall-Filter

Abzugssystem:

Abluft/Umluft

Anzahl Motoren:

1

Anzahl Gebläsestufen:

4

Geräuschemissionen dB(A) re1 pW:

63

Stromverbrauch pro Jahr in kWh:

22

Produkttyp:

Flachschirmhaube

Inverter-Motor:

ja

:

A

Fluiddynamische Effizienz (EU):

B

Beleuchtungseffizienzklasse (EU):

A

Fettabscheidegrad Effizienzklasse (EU):

C
