Neff D46ED22X1, 271 m³/h, Abluft/Umluft, B, A, C, 62 dB

ARTIKELBESCHREIBUNG

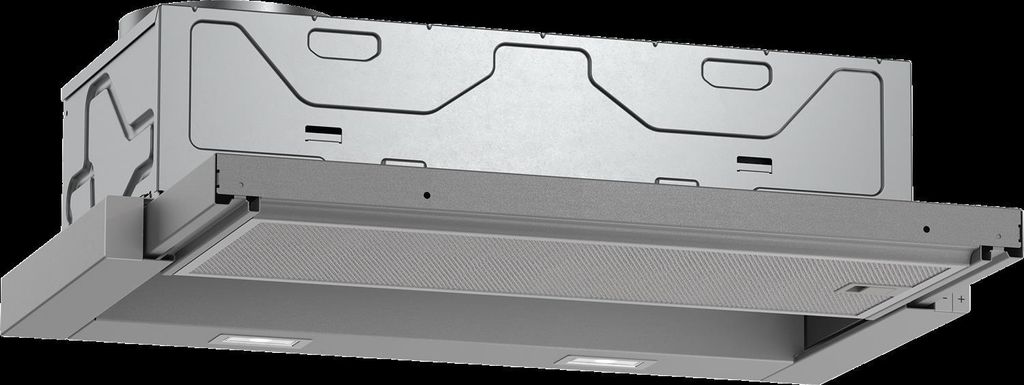

Neff D46ED22X1, Flachschirmhaube

Highlights

TECHNISCHE DATEN

Artikeldetails

- Produktgruppe: Dunstabzugshaube
- Marke: Neff
- Product series: N 50
- Internationale Bestellbezeichnung: D46ED22X1
- Artikelnummer: D46ED22X1
- EAN-Nummer: 4242004251118
- Farbe Gerät: Silbermetallic
- Farbe Gehäuse: Silbermetallic
- Material des Gehäuses angeben: verzinkt
- Bauart: Flachschirmhaube
- Steuerung: Elektronisch
- Bauform: Eingebaut
- Art der Installation: Eingebaut
- Bedienelemente: Taste
- Lage Gebläse: Motor im Gehäuse
- Art der Luftführung: Umrüstbar
- Anschlusswert: 74 W
- Absicherung: 10
- Spannung: 220-240 V
- Mindestspannung: 220 V
- Maximalspannung: 240 V
- Frequenz: 50; 60
- Minimalfrequenz: 50
- Maximalfrequenz: 60
- Länge Anschlusskabel: 175 cm
- Steckerart: Schuko-/Gardy.m.Erdung
- Gerätehöhe: 203 mm
- Gerätebreite: 598 mm
- Gerätetiefe: 290 mm
- Höhe verpacktes Gerät: 310 mm
- Breite verpacktes Gerät: 640 mm
- Tiefe verpacktes Produkt: 360 mm
- Nischenbreite minimal: 526 mm
- Nischenbreite maximal: 526 mm
- Nischentiefe: 290 mm
- Nettogewicht: 7.7 kg
- Bruttogewicht: 9.3 kg
- Luftauslass: Ja
- EPREL Registration Number 2010: 1076168
- 2010/30/EU): A
- Durchschn. Jahresverbrauch Energie: 21.0 kWh/Jahr (in kWh/Jahr auf der Grundlage von Ergebnissen der Normprüfung über 24 h. Der tatsächliche Energieverbrauch hängt von der Nutzung und vom Standort des Geräts ab)
- Flüssigkeitsdynamik-Effizienz (2010/30/EU): 24.6
- Flüssigkeitsdynamik-Effizienzklasse (2010/30/EC): B
- Beleuchtungs-Effizienz (2010/30/EC): 71.7 lux/Watt
- Beleuchtungs-Effizienzklasse (2010/30/EC): A
- Fettfilter-Effizienz (2010/30/EU): 79.6 %
- Fettfilter-Effizienzklasse (2010/30/EU): C
- Max. Luftmenge: 268 m³/h
- Mindestluftstrom: 161 m³/h
- Luftstrom verstärkt (2010/30/EU): 400.0 m³/h
- Lautstärke bei max. Drehzahl (2010/30/EC): 62 dB
- Lautstärke bei min. Drehzahl (2010/30/EC): 49 dB
- Schallleistung dB: 62 dB(A) re 1 pW
- Geräuschpegel mit Schnellkoch-Position (Booster): 69 dB(A) re 1 pW
- Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
- Drahtlose Kommunikation möglich: Nein
- Art der Schnittstelle zur Ansteuerung: Nein
- Möglichkeit zum Fern-Upgrade: Nein
- Möglichkeit zum Remote-Update zur Wartung: Nein
- Möglichkeit zur Sprachsteuerung: Nein
- Manuelle Bedienelemente: Kurzhubtasten
- Remote Control: Nein
- Anzahl Gebläse: 1
- Gesamtgebläseleistung: 70 W
- Max. Gebläseleistung - Abluftbetrieb: 268 m³/h
- Gebläseleistung bei Intensivstufe - Abluftbetrieb: 400 m³/h
- Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
- Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
- Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
- Anzahl Lampen: 2
- Gesamtleistung Lampen: 4 W
- Gesamtlichtstärke: 294 lux
- Material Fettfilter: Aluminium waschbar
- Durchmesser Abluftstutzen: 120 / 150 mm
- Rückstauklappe: Ja
- Geruchsfilter: Nein
- Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
- Art der verwendeten Leuchten: LED

DOKUMENTE

Maßzeichnungen

EU-Energie-Label

Eigenschaften

Betriebsanleitungen

Bedienungsanleitung


Bauform

• 60 cm Flachschirmhaube, silbermetallic
• Zum Einbau in einen 60 cm breiten Oberschrank.
• Wahlweise Abluft- oder Umluftbetrieb
• Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

Komfort

• Kurzhubtasten (3 Leistungsstufen und 1 Intensivstufe) mit LED-Anzeige
• Elektronische Steuerung seitlich
• Intensivstufen mit automatischer Rückstellung nach 6 Minuten
• Automatischer Gebläsenachlauf mit digitaler Anzeige

Ausstattung

• Gleichmäßige, helle Beleuchtung mit 2 x 1,5 W LED-Modul
• Farbtemperatur: 3500 K
• Beleuchtungsstärke: 294 lux
• Kassette mit Alurahmen
• Metallfettfilter, spülmaschinengeeignet

Betriebsart und Leistung

• Lüfterleistung nach EN 61591 bei Abluftbetrieb:
• Max. Normalstufe: 268m³/h
• Intensivstufe: 400 m³/h
• Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
• Max. Normalstufe: 62dB(A) re 1 pW
• Intensivstufe: 69 dB(A) re 1 pW
• Geräusch min./max. Normalstufe: 49/62 dB
• 1 Hochleistungsgebläse: Efficient Silent Drive Motor: leiser und effizienter Motor
• Efficient Silent Drive Motor: leiser und effizienter Motor

Planungs- und Installationsinformation

• Gerätemaße (HxBxT): 203 x 598 x 290 mm
• Einbaumaße (HxBxT): 162 x 526 x 290 mm
• Abluftausgang Ø 150 mm
• Lieferung mit Rückstauklappe
• Länge Anschlusskabel: 1.75 m mit Stecker
• Teleskopauszug ohne Blende. Verblendung mit Griffleiste (Sonderzubehör) oder mit Lichtleiste des Küchenmöbelherstellers.

Umwelt und Sicherheit

• (auf einer kala von bis D)
• Durchschnittlicher Energieverbrauch: 21 kWh/Jahr*
• Lüfter-*
• Beleuchtungs-*
• Fettfilter-*
• Gesamtanschlusswert: 74 W

• Product series: N 50
• Farbe Gerät: Silbermetallic
• Grundfarbe des Produkts: Nicht zutreffend
• Farbe Gehäuse: Silbermetallic
• Material des Gehäuses angeben: verzinkt
• Bauart: Flachschirmhaube
• Steuerung: Elektronisch
• Bauform: Eingebaut
• Art der Installation: Eingebaut
• Bedienelemente: Taste
• Dekorfähig: Nicht zutreffend
• Lage Gebläse: Motor im Gehäuse
• Art der Luftführung: Umrüstbar
• Anschlusswert: 74 W
• Absicherung: 10
• Spannung: 220-240 V
• Mindestspannung: 220 V
• Maximalspannung: 240 V
• Frequenz: 50; 60
• Minimalfrequenz: 50
• Maximalfrequenz: 60
• Länge Anschlusskabel: 175 cm
• Steckerart: Schuko-/Gardy.m.Erdung
• Gerätehöhe: 20,3 cm
• Gerätebreite: 59,8 cm
• Gerätetiefe: 29 cm
• Höhe verpacktes Gerät: 31 cm
• Breite verpacktes Gerät: 64 cm
• Tiefe verpacktes Produkt: 36 cm
• Nischenbreite minimal: 52,6 cm
• Nischenbreite maximal: 52,6 cm
• Nischentiefe: 29 cm
• Nettogewicht: 7,7 kg
• Bruttogewicht: 9,3 kg
• Luftauslass: Ja
• EPREL Registration Number 2010: 1076168
• Durchschn. Jahresverbrauch Energie: 21.0 kWh/Jahr
• Flüssigkeitsdynamik-Effizienz (2010/30/EU): 24.6
• Beleuchtungs-Effizienz (2010/30/EC): 71.7 lux/Watt
• Fettfilter-Effizienz (2010/30/EU): 79.6 %
• Max. Luftmenge: 268 m³/h
• Mindestluftstrom: 161 m³/h
• Luftstrom verstärkt (2010/30/EU): 400 m³/h
• Lautstärke bei max. Drehzahl (2010/30/EC): 62 dB
• Lautstärke bei min. Drehzahl (2010/30/EC): 49 dB
• Schallleistung dB: 62 dB(A) re 1 pW
• Geräuschpegel mit Schnellkoch-Position (Booster): 69 dB(A) re 1 pW
• Energieintelligentes Gerät, kann Verbrauchsverhalten optimieren (2017/1369/EU): Nein
• Drahtlose Kommunikation möglich: Nein
• Netzwerk-Breitbandtechnologie: Nicht zutreffend
• Art der Schnittstelle zur Ansteuerung: Nein
• Möglichkeit zum Fern-Upgrade: Nein
• Möglichkeit zum Remote-Update zur Wartung: Nein
• Möglichkeit zur Sprachsteuerung: Nein
• Manuelle Bedienelemente: Kurzhubtasten
• Remote Control: Nein
• Gesamtgebläseleistung: 70 W
• Max. Gebläseleistung - Abluftbetrieb: 268 m³/h
• Gebläseleistung bei Intensivstufe - Abluftbetrieb: 400 m³/h
• Max. Gebläseleistung - Umluftbetrieb: 263 m³/h
• Gebläseleistung bei Intensivstufe - Umluftbetrieb: 353 m³/h
• Beleuchtungs-Effizienz (2010/30/EC): Ein/Aus
• Gesamtlichtstärke: 294 lux
• Material Fettfilter: Aluminium waschbar
• Durchmesser Abluftstutzen: 12 cm
• Rückstauklappe: Ja
• Geruchsfilter: Nein
• Anzahl der Geschwindigkeitseinstellungen: 3 Lüfterstufen und 1 Intensivstufe
• Art der verwendeten Leuchten: LED
• bsh-group.com/Product_Shots/3000x3000/16579727_D46ED22N1B_PGA_2_def.jpg
• bsh-group.com/Product_Shots/3000x3000/23484474_D46ED22X1_PGA4_def.jpg
• bsh-group.com/Product_Shots/3000x3000/23484471_D46ED22X1_PGA6_def.jpg
• neff-international.com/Documents/energylabel/de-DE/D46ED22X1.pdf
• neff-international.com/Documents/eudatasheet/de-DE/D46ED22X1.pdf[DE]
• COMBINED_NOMENCLATURE_CODE: 84146000
• RECYCLING_WEIGHT_CARDBOARD: 0.932
• RECYCLING_WEIGHT_EPS: 0.363
• RECYCLING_WEIGHT_PLASTIC: 0.022
• RECYCLING_WEIGHT_WOOD: 0.256
• RECYCLING_WEIGHT_OTHER: 0.010
• RECYCLING_WEIGHT_PACKAGING: 1.582

Constructa-Neff Flachschirmhaube D46ED22X1

Hersteller:Constructa-Neff
Bezeichnung:Flachschirmhaube 3 Stufen + 1 Intens
Typ:D46ED22X1
>:A
Bauart:Einbau
Gehäusegrundfarbe:sonstige
Lage des Gebläses:Motor im Gehäuse
Art der Luftführung:Umluftbetrieb
Randabsaugung:nein
Spannung:220..240 V
Anschlusswert:74 W
Höhe des Kamins:203 mm
Breite:598 mm
Tiefe:290 mm
Leistungsregelung:3 Stufen
Nachlaufeinstellung:ja
Max. Gebläseleistung Abluftbetrieb:268 m³/h
Max. Gebläseleistung Umluftbetrieb:263 m³/h
Geräuschemission:62 dB(A) re 1 pW
Beleuchtungsart:LED
Durchmesser des Abluftstutzens:120..150 mm
Werkstoff des Fettfilters:Aluminium
Durchschnittlicher jährlicher Energieverbrauch:21 kWh
Leistungsaufnahme im Bereitschaftszustand:0,2 W
ür die fluiddynamische Effizienz:B
Beleuchtungseffizienzklasse:A
ür den Fettabscheidegrad:C

Constructa-Neff Flachschirmhaube D46ED22X1: weitere Details

Bauform 60 cm Einbaufähig in 60 cm breiten Oberschrank Wahlweise Abluft- oder Umluftbetrieb Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt Design Komfort Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung über Kurzhubtasten mit LED-Anzeige Elektronische Steuerung seitlich 3 Leistungsstufen und 1 Intensivstufe Intensivstufen mit automatischer Rückstellung Automatischer Gebläsenachlauf mit digitaler Anzeige Ausstattung Gleichmäßige, helle Beleuchtung mit 2 x 1,5 W LED-Modul Farbtemperatur: 3500 K Beleuchtungsstärke: 294 lux Kassette mit Alurahmen Metallfettfilter, spülmaschinengeeignet Betriebsart und Leistung Lüfterleistung nach EN 61591 bei Abluftbetrieb: Max. Normalstufe:268m³/h Intensivstufe:400 m³/h Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb: Max. Normalstufe:62dB(A) re 1 pW Intensivstufe:69 dB(A) re 1 pW Geräusch min./max. Normalstufe: 49/62 dB 1 einflutig liegend. Efficient Drive Motortechnologie - leiser und energieeffizienter Motor Efficient Drive Motortechnologie - leiser und energieeffizienter Motor Planungs- und Installationsinformation Gerätemaße (HxBxT): 203 x 598 x 290 mm Einbaumaße (HxBxT): 162 x 526 x 290 mm Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend) Lieferung mit Rückstauklappe Länge Anschlusskabel: 1.75 m mit Stecker ohne Griffleiste (als Sonderzubehör erhältlich) Umwelt und Sicherheit (auf einer kala von bis D) Durchschnittlicher Energieverbrauch: 21 kWh/Jahr* Lüfter-* Beleuchtungs-* Fettfilter-* Gesamtanschlusswert: 74 W

Geliefert wird: Constructa-Neff Flachschirmhaube 3 Stufen + 1 Intens D46ED22X1
Verpackungseinheit: 1 Stk., EAN: 4242004251118

Bauform
60 cm
Einbaufähig in 60 cm breiten Oberschrank
Wahlweise Abluft- oder Umluftbetrieb
Für Umluftbetrieb wird ein Standard Umluftset (Sonderzubehör) benötigt

Komfort
Kurzhubtasten mit LED-Anzeige
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung über Kurzhubtasten mit LED-Anzeige
Hohe, fein dosierbare Luftleistung durch Elektronik-Steuerung
Kurzhubtasten (3 Leistungsstufen und
1 Intensivstufe) mit LED-Anzeige
Elektronische Steuerung seitlich
Kurzhubtasten
3 Leistungsstufen und
1 Intensivstufe
Intensivstufen mit automatischer Rückstellung
Automatischer Gebläsenachlauf mit digitaler Anzeige

Ausstattung
Gleichmäßige, helle Beleuchtung mit 2 x 1,5W LED-Modul
Farbtemperatur: 3500 K
Beleuchtungsstärke: 294 lux
Kassette mit Alurahmen
Metallfettfilter, spülmaschinengeeignet

Betriebsart und Leistung
Lüfterleistung bei Abluftbetrieb nach EN 61591:
max. Normalstufe 271 m³/h, Intensivstufe 405 m³/h
Geräuschwerte nach EN 60704-2-13 bei Abluftbetrieb:
Max. Normalstufe: 62 dB(A) re 1 pW
Intensivstufe: 69 dB(A) re 1 pW
Geräusch min./max. Normalstufe: 49/62 dB
1 einflutig liegend. BLDC Motor
BLDC Motor

Planungs- und Installationsinformation
Gerätemaße (HxBxT): 203 x 598 x 290 mm
Einbaumaße (HxBxT): 162 x 526 x 290 mm
Abluftstutzen Ø 150 mm (Ø 120 mm beiliegend)
mit Rückstauklappe
Länge Anschlusskabel: 1.75 m mit Stecker
ohne Griffleiste (als Sonderzubehör erhältlich)

Umwelt und Sicherheit
(auf einer kala von bis D)
Durchschnittlicher Energieverbrauch: 22.2 kWh/Jahr*
Lüfter-*
Beleuchtungs-*
Fettfilter-*
Gesamtanschlusswert: 74 W

Gerätemaße (HxBxT)	203 x 598 x 290 mm
Einbaumaße (HxBxT)	162 x 526 x 290 mm
Bauform	Einbau
Art der Luftführung	Umrüstbar
Max. Gebläseleistung-Umluftbetrieb (m3/h)	263 m³/h
Bedienelemente	Kurzhubtasten, LED
Leistung Standby/Display aus	0,2 W
Home Connect / WiFi	-
Bauart
Durchmesser des Abluftstutzens (mm)	120 / 150 mm
Gehäusefarbe	silbermetallic
Material des Fettfilters	Aluminium
Art des Fettfilters	Kassette
Art der Installation	Integrierbar
Gehäusematerial	verzinkt
Lage des Gebläses	Motor im Gehäuse
Anzahl der Gebläse (Stck)	1
Art der Luftführung	Umrüstbar
Bauart	Auszugsesse
Anschluss
Anschlusswert (W)	74 W
Länge Anschlusskabel (cm)	175 cm
Frequenz (Hz)	50; 60 Hz
Gesamtleistung der Lampen (W)	4 W
Gesamtgebläseleistung (W)	70 W
Spannung (V)	220-240 V

Maximale Absaugleistung:

271 m³/h

Absaugart:

Abluft/Umluft

Fluiddynamische Effizienzklasse:

B

Beleuchtungs-Effizienzklasse:

A

Ölfilter-Effizienzklasse:

C

Anzahl Geschwindigkeiten:

3

Geräuschpegel:

62 dB

Intensivgeschwindigkeit:

Ja

Geräuschpegel (langsame Geschwindigkeit):

49 dB

Geräuschpegel (hohe Geschwindigkeit):

62 dB

Luftstrom (niedrige Geschwindigkeit):

174 m³/h

Typ:

Halb eingebaut (Pullout)

Produktfarbe:

Edelstahl

Eingebautes Display:

Ja

Kabellänge:

1,75 m

Display-Typ:

LED

Durchmesser Auspuffanschluss:

15 cm

Fettfiltertyp:

Aluminium

Geschirrspülerfilter:

Ja

Entfernbarer Filter:

Ja

Lampenleistung:

1,5 W

Anzahl an Lampen:

2 Glühbirne(n)

Leuchtmitteltyp:

LED

Lichtintensität:

294 Lux

Beleuchtungseffizienz (LE):

71,7 Lux pro Watt

dt>

A

Jährlicher Energieverbrauch:

22,2 kWh

skala:

bis D

Anschlusswert:

74 W

Motorleistung:

70 W

Stromverbrauch (Standby):

0,19 W

AC Eingangsspannung:

220-240 V

AC Eingangsfrequenz:

50 - 60 Hz

lt):

A

Breite:

598 mm

Tiefe:

290 mm

Höhe (max):

20,3 cm

Gewicht:

7,82 kg

Einbauraum Breite:

52,6 cm

Einbauraum Tiefe:

29 cm

Einbauraum Höhe:

16,2 cm

Verpackungsbreite:

360 mm

Verpackungstiefe:

640 mm

Verpackungshöhe:

310 mm

Paketgewicht:

9,3 kg

Fettfiltereffizienz (GFE):

79,6%

Fluiddynamische Effizienz (FDE):

25,2

Flachschirmhaube: Die Flachschirmhaube macht sich im Oberschrank praktisch unsichtbar und ist ideal für klare KüchenfrontenNeff D46ED22X1.
Maximale Absaugleistung: 271 m³/h,
Absaugart: Abluft/Umluft,
Fluiddynamische .
Typ: Halb eingebaut (Pullout),
Produktfarbe: Edelstahl,
Kabellänge: 1,75 m.
Fettfiltertyp: Aluminium.
Blitzeistung: 1,5 W,
Anzahl an Lampen: 2 Glühbirne(n),
Leuchtmitteltyp: LED.
,
Jährlicher Energieverbrauch: 22,2 kWh,
skala: bis D

Breite in cm:

59.8

Maximale LÃ1/4fterleistung in m³/h:

405

Filtersystem:

Metall-Filter

Abzugssystem:

Abluft/Umluft

Anzahl Motoren:

1

Anzahl Gebläsestufen:

4

Geräuschemissionen dB(A) re1 pW:

62

Stromverbrauch pro Jahr in kWh:

22

Produkttyp:

Flachschirmhaube

Inverter-Motor:

ja

:

A

Fluiddynamische Effizienz (EU):

B

Beleuchtungseffizienzklasse (EU):

A

Fettabscheidegrad Effizienzklasse (EU):

C

Neff N 50, D46ED22X1 Flachschirmhaube,  Silbermetallic

• Efficient Silent Drive Motors - sorgt für sehr leises Kochen dank des geräuscharmen Motors
• Intensivstufe: steigert die Lüfterleistung bei starkem Kochdunst
• LED Licht: gute Ausleuchtung beim Kochen dank der
• energiesparenden LED-Beleuchtung

Flachschirmhaube: Die Flachschirmhaube macht sich im Oberschrank praktisch unsichtbar und ist ideal für klare Küchenfronten
