Wiltec Elektromotor 230 V 2,2 kW (3 PS) 1-phasig 2-polig E-Motor mit Anlaufkondensator 2850 U/min und Aluminiumwicklung

• [Vielseitiger Einsatz] – Der E-Motor mit einer Leistung von 2,2 kW (3 PS) und Aluwicklung treibt zuverlässig z. B. Kompressoren oder Bodenschleifmaschinen an. Ideal für verschiedenste Anwendungen – Wellendurchmesser: 24 mm
• [Schneller und reibungsloser Start] – Durch den zusätzlichen Anlaufkondensator von 200 µF startet der Elektromotor problemlos und erreicht schnell seine Betriebsdrehzahl
• [Zuverlässiger Überlastungsschutz] – Der integrierte Überlastungsschutz schützt den Asynchronmotor vor übermäßiger Beanspruchung und sorgt für eine sichere Anwendung, auch bei intensivem Einsatz
• Dadurch bleibt der Motor auch in anspruchsvollen Umgebungen zuverlässig
• [Einfacher Richtungswechsel] – Der Elektromotor ist für Rechts- und Linkslauf geeignet. Ein einfacher Richtungswechsel kann durch simples Umklemmen mit separatem Anschluss erfolgen

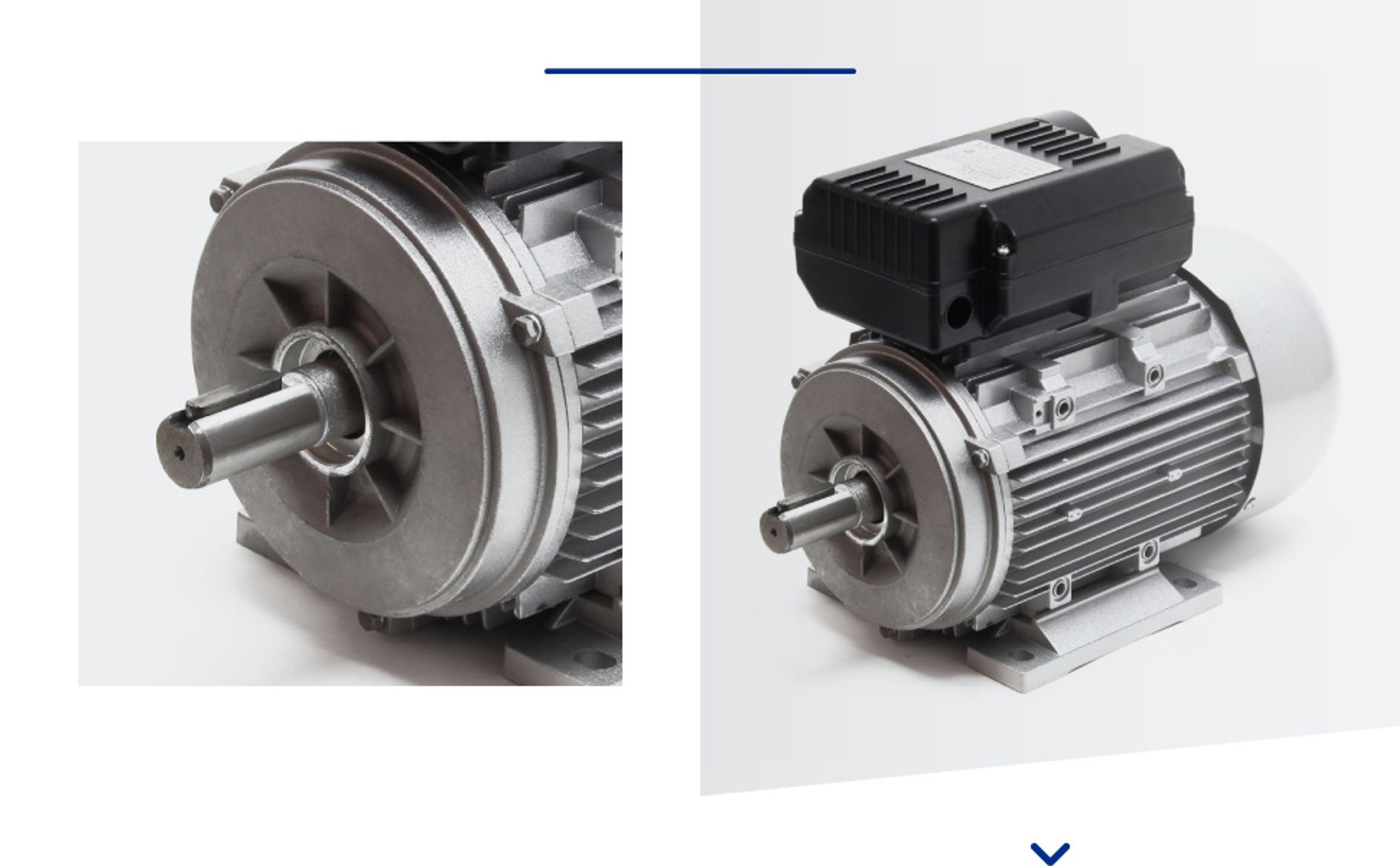

Dieser einphasige Elektromotor (Asynchronmotor) ist für den Antrieb von Kompressoren bis ca. 350 l/min Ansaugleistung ausgelegt. Mit seinen 2,2 kW Leistung erreicht der Elektromotor Geschwindigkeiten von 2850 Umdrehungen pro Minute. Das robuste Gehäuse besteht aus Aluminium.

Der Betriebskondensator bringt den Motor mit einer elektrischen Kapazität von 35 µF zum Laufen. Die Aufgabe des Betriebskondensators ist nicht nur der Motorstart, sondern auch die gleichmäßige Kraftentfaltung und die Drehung in die richtige Richtung. Wenn eine höhere Leistung benötigt wird, kann für die Zeit des Starts der Anlaufkondensator mit bis zu 200 µF parallel geschaltet werden. Solch eine Erhöhung der Gesamtkapazität ist beispielsweise bei Kompressoren oder Bodenschleifmaschinen nötig. Sobald der Motor hochgelaufen ist, wird der Anlaufkondensator abgeschaltet. Zudem besitzt der Motor einen integrierten Überlastungsschutz.

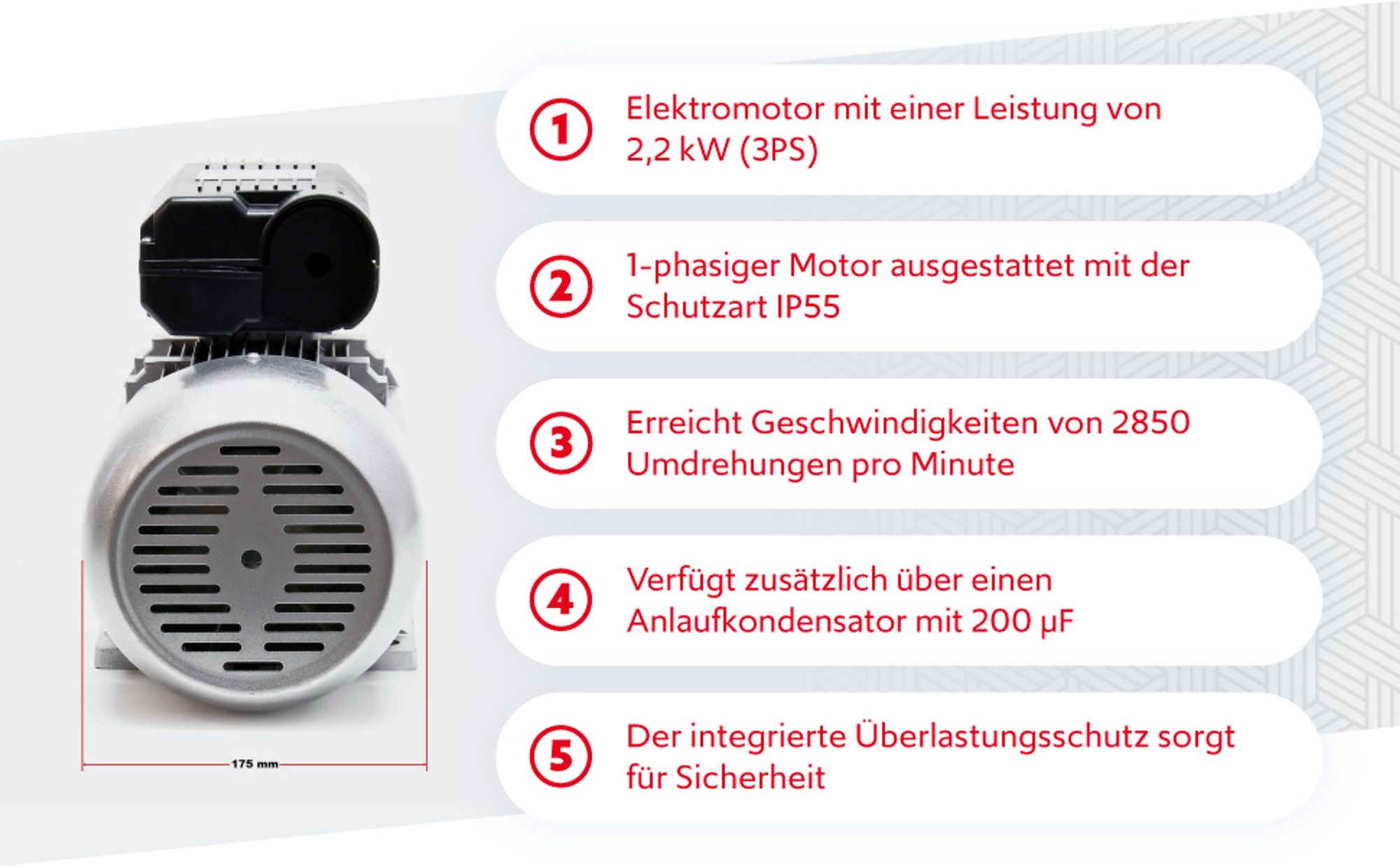

Der Elektromotor mit der Schutzart IP55 ist für Rechts- und Linkslauf geeignet. Ein Richtungswechsel ist durch ein Umklemmen mit separatem Anschluss möglich. Die Welle hat einen Durchmesser von 24 mm.

Zusätzliche Informationen:
Nut: 43 x 8 x 4 mm
Feder: 29 x 7 x 6 mm
Wellenlänge: 50 mm
Durchmesser Welle: 24 mm
Lochabstand: 140 x 125 mm
Motorgröße: 360 x 250 x 175 mm
Kabeldurchführung: ø 16,5 mm
Kabelschuhe: ø 4 mm

Details:
Leistungsfaktor: 0,95
Anlaufdrehmoment: 1.8 nN
max. Drehmoment 1.8 nN
Asynchronmotor

Abmessungen
Wellenlänge: 50 mm
Durchmesser Welle: 24 mm
Lochabstand: 140 x 125 mm
Motorgröße: 360 x 250 x 175 mm
Kabeldurchführung: ø 16,5 mm
Kabelschuhe: ø 4 mm
Abmessungen :350 x 175 x 255 mm

Material
Aluminium-Legierung

Sicherheitshinweise
Allgemeine Hinweise
-Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
-Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von ihr Anweisungen bezüglich des richtigen Gebrauchs des Geräts erhalten.
-Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
-Elektromotoren sind ausschließlich für die vorgesehene Anwendung gemäß den technischen Spezifikationen geeignet. Nicht für den Einsatz in explosionsgefährdeten Bereichen verwenden, es sei denn, sie sind dafür ausgelegt.
Stromschlaggefahr
-Das Gerät niemals am Netzkabel anheben, transportieren oder befestigen.
-Vergewissern Sie sich vor Inbetriebnahme, dass die vorhandene Netzspannung mit der Nennspannung auf dem Typenschild übereinstimmt.
-Verwenden Sie nur geeignete und geerdete Stromquellen. Beachten Sie die angegebenen Spannungs- und Stromgrenzen des Motors.
-Achten Sie darauf, dass der Motor während des Betriebs ausreichend belüftet ist, um eine Überhitzung zu vermeiden.
-Verändern Sie den Elektromotor nicht, da dies zu Funktionsstörungen und Sicherheitsrisiken führen kann.
