Wiltec Wärmetauscher 30 Platten, max. 330 kW, 22 m³/h 3,33 l je Durchgang, Plattenwärmetauscher aus Edelstahl als Wärmeüberträger

• [Kompakt und leistungsstark] – Der B3-60-30 überzeugt durch eine hohe Wärmeübertragungsleistung in einem kompakten Design. Durchflussmenge: 22 m³/h | Volumen je Durchgang: 3,33 l
• [Vielseitige Anwendungsbereiche] – Ideal für Industrieheiztechnik, Kühl- und Solartechnik, Blockheizkraftwerke, Klimaanlagen, Wärmepumpen, Fußbodenheizungen und mehr

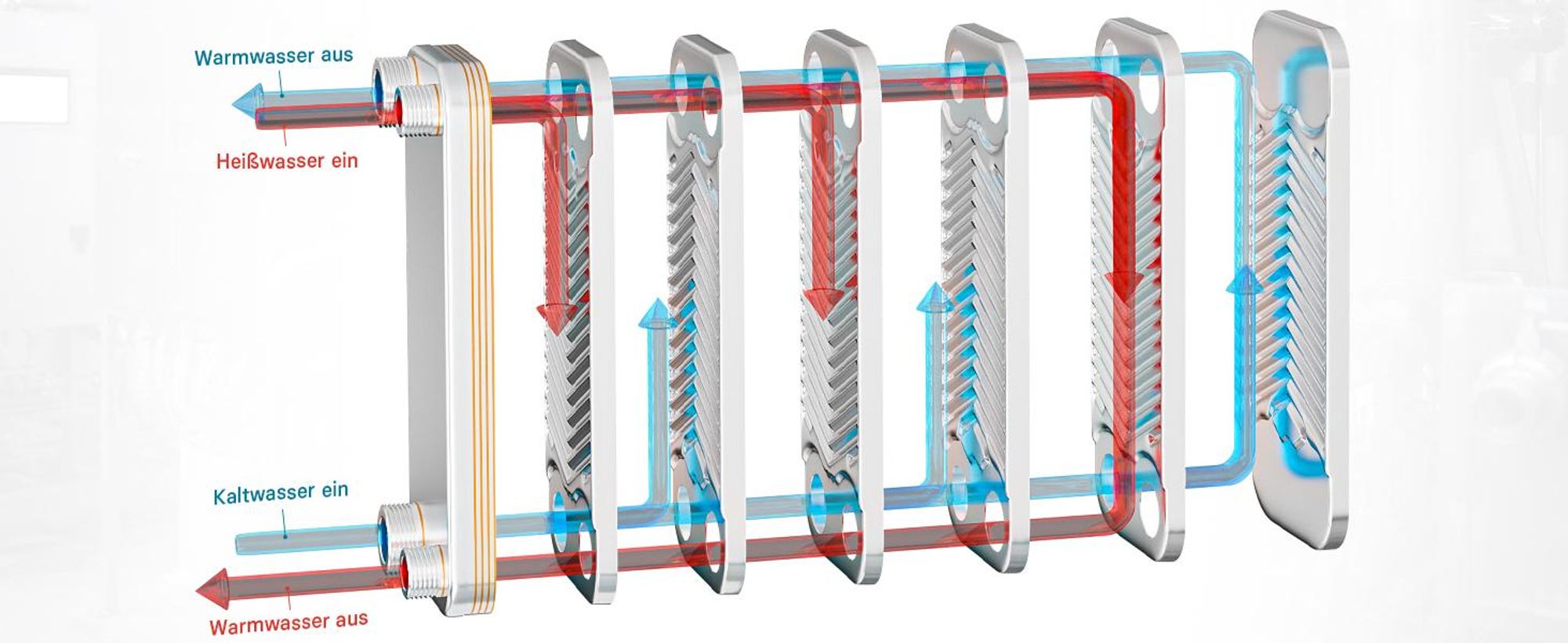

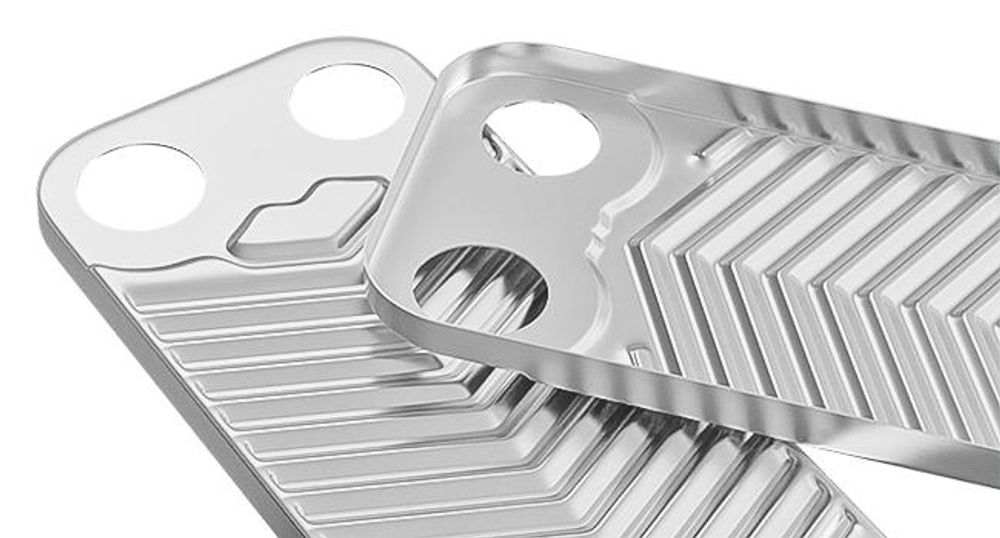

• [Effektive Wärmeübertragung] – Die gelöteten Edelstahlplatten mit spezieller Prägung ermöglichen einen hochturbulenten Durchfluss für optimale Wärmeübertragung. Kreislauf: F1>F3/F4>F2

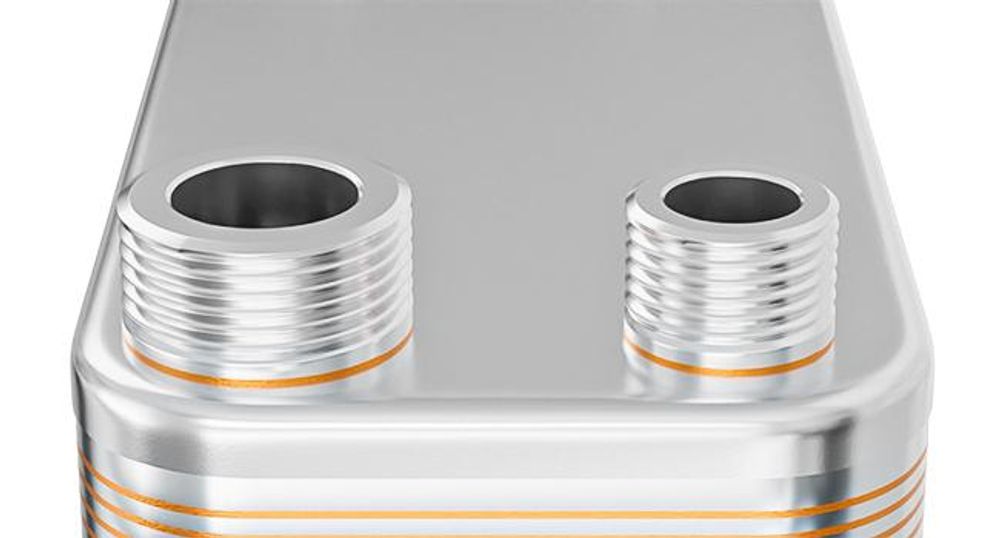

• [Variabel einsetzbar] – Mögliche Temperaturbereich von −195 °C bis +225 °C | Druck kann bis 20 bar gehen (Europa: 0,5 bar) | Anschlüsse: F1 & F3 1/2″ 20,67 mm und F2 & F4 ¾″ 26,16 mm nach ISO-G
• [Robustes Material] – Mit seinem Material, Edelstahl AISI 304, und seinem Lötmaterial, 99,9 % Kupfer, ist der Plattenwärmetauscher äußerst robust und langlebig

Der Plattenwärmetauscher ist flexibel einsetzbar. Er zeichnet sich durch eine kompakte und kleine Baueinheit, ein geringes Gewicht, eine hohe Wärmeübertragungsleistung durch technisch ausgereifte Plattenprägung, hohe Betriebstemperaturen und Arbeitsdrücke, Edelstahlmaterial, das eine gute Korrosionsbeständigkeit sichert und einen einfachen Einbau aus. Er ist extrem wartungsarm, servicefreundlich – ein kostengünstiges Großseriengerät mit geringem Produktinhalt.

Plattenwärmer werden beispielsweise in der Industrieheiztechnik, aber auch in der Kühl- und Solartechnik verwendet. Dank ihrer vielseitigen Verwendbarkeit finden sich Plattenwärmetauscher z. B. in

- Blockheizkraftwerken
- Klimaanlagen
- Wärmepumpen
- Fußbodenheizung
- der Wärmeauskopplung
- der Warmwasserbereitung
- der Gebäudeklimatisierung
- der Nahrungsmittelindustrie
- der Kälte- und Klimatechnik
- der Brauchwassererwärmung
- Wärmeversorgungsnetzen
- solarthermischen Anlagen
- frostgefährdeten Heizsystemen
- Wärmerückgewinnungssystemen
- der Schwimmbeckenwassererwärmung
- der Erwärmung regenerativer Kraftstoffe
- der Pflanzenölumrüstung bei Pkw und Lkw
- der Systemtrennung bei Fußbodenheizungen
- chemischen und pharmazeutischen Produktionsabläufen
- Übergabestationen in Fernwärmeversorgungsnetzen

Plattenwärmetauscher B3-60-30
Max. Durchflussmenge 22 m³/h
Volumen je Durchgang 3,33 l

Anschlüsse:
F1 & F3 1″ 32,89 mm nach ISO-G
F2 & F4 1″ 32,89 mm nach ISO-G

Abmessungen
Plattenstärke Leiterplatte: 0,4 mm
Plattenstärke Abdeckplatte: 2 mm
Abstand zwischen den Platten: 2,1 mm
Maße Platten: 529 x 124 mm

Material
Edelstahl, Kupfer

Sicherheitshinweise
Allgemeine Hinweise
-Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
-Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von ihr Anweisungen bezüglich des richtigen Gebrauchs des Geräts erhalten. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Schutzausrüstung
-Tragen Sie bei Arbeiten am Wärmetauscher geeignete Schutzkleidung, insbesondere wenn das Gerät heiß sein könnte.
Verbrennungsgefahr
-Berühren Sie den Wärmetauscher nicht während des Betriebs oder unmittelbar danach, da Verbrennungsgefahr besteht.
Druckentlastung
-Stellen Sie vor Wartungsarbeiten sicher, dass der Wärmetauscher drucklos und auf Umgebungstemperatur abgekühlt ist.
Korrosion und Lecks
-Überprüfen Sie den Wärmetauscher regelmäßig auf Anzeichen von Korrosion oder Lecks. Bei Auffälligkeiten sofort den Betrieb einstellen und einen konsultieren.
Frostschutz
-Treffen Sie in frostgefährdeten Bereichen geeignete Maßnahmen zum Frostschutz, um Schäden am Wärmetauscher zu vermeiden.
