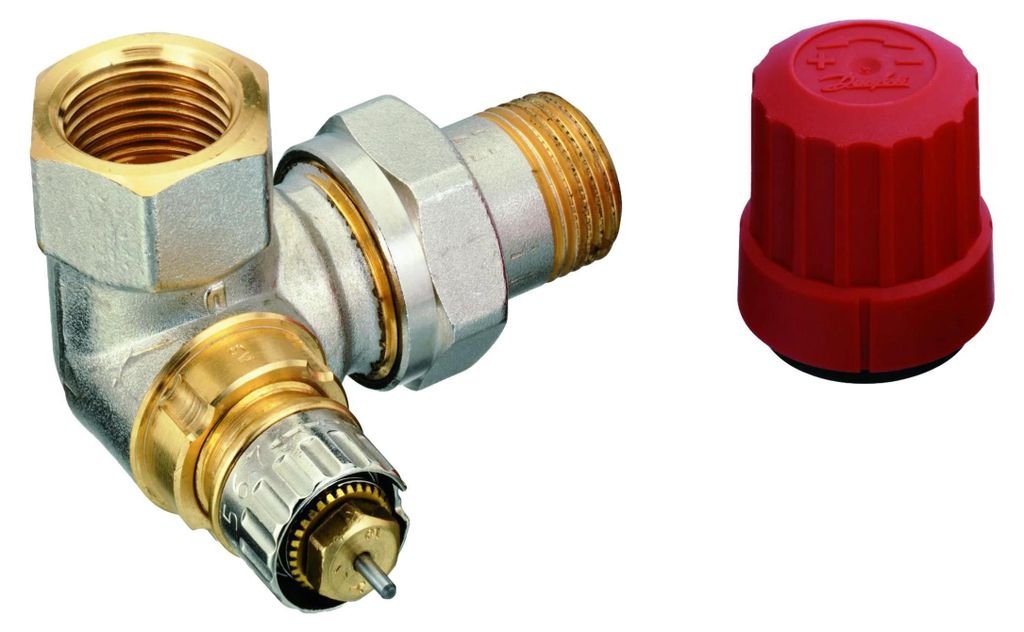

Danfoss Thermostatventil RA-N15 Winkeleck rechts DN15 (1/2")

Danfoss Thermostat-Regelventil als Winkeleck Ausführung rechts Typ RA-N 15 R 1/2 Zoll

• Gemäß DIN EN 215 CEN Zulassung mit Voreinstellung durch Kulisse und optische Einstellkontrolle
• Messmöglichkeit des Differenzdruckes
• Gehäuse aus Messing MS 58
• O-Ring-Stopfbuchse ohne Anlagenentleerung auswechselbar
• Bauschutzkappe mit roter Stellschraube
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Max. Vorlauftemp.: 120 C
• Ventilgehäuse: R 1/2 WE rechts
• Oberfläche: vernickelt
• Kvs-Wert (m3/h)
• Mit Stellantrieb: 0,04-0,90
• Kv-Wert (m3/h) bei AP Bereich 1/2K
• Mit RA-Fühler: 0,43/0,73
• Fabrikat Danfoss
• Typ RA-N 15





Einfache Installation:

Ja

Menge pro Packung:

1 Stück(e)

DANFOSS RA-N 15 Thermostatventil Winkeleck rechts DN15 Das DANFOSS RA-N 15 Thermostatventil ist ein voreinstellbares Ventilunterteil für Heizkörper in Zweirohrsystemen. Die Winkeleck-Ausführung rechts eignet sich für Installationen mit Innengewinde/Außengewinde und Danfoss Thermostatköpfen mit Schnappbefestigung. Eigenschaften: - Voreinstellbar - Winkeleck rechts - Rote Bauschutzkappe - Anschluss für Thermostat-Kopf mit Schnappbefestigung - Für Zweirohrsystem geeignet - Passend für RAW, RAX und RA Thermostatköpfe - Vernickelte Oberfläche Technische Daten: - Typ: RA-N 15 - Größe: DN 15 (1/2") - Heizkörperanschluss: DN 15 (1/2") - Leitungsanschluss: DN 15 (1/2") - Abmessung thermostatisches Regelelement: Flansch 23 mm Danfoss - Material: Messing - Oberflächenschutz: vernickelt - Max. Arbeitsdruck: 10 bar - Max. Mediumtemperatur im Dauerbetrieb: 120 °C - Differenzdruck max.: 0,6 bar - Kvs-Wert: 0,9 - Ausführung: Innengewinde/Außengewinde Lieferumfang: - - 1 × DANFOSS RA-N 15 Thermostatventil Winkeleck rechts

RA-N Ventilgehäuse werden in Zweirohranlagen (Pumpenwarmwasseranlagen) zur Sicherung einer optimalen Einregulierung eingesetzt. Sie sind vernickelt und werden mit roter Bauschutzkappe geliefert. RA-UN Ventilgehäuse werden in Pumpenwarmwasseranlagen mit hohen Spreizungen wie z.B. Fernwärme oder Anlagen mit Brennwertgeräten eingesetzt. Sie sind vernickelt und werden mit gelber Bauschutzkappe geliefert. RA-UR Ventilgehäuse sind für den Einbau in den Rücklauf bzw. bei vertauschtem Vor- und Rücklauf vorgesehen. Sie sind vernickelt und werden mit gelber Bauschutzkappe geliefert. Zur Voreinstellung der Ventile ist kein Werkzeug erforderlich. Zur Sicherung gegen unbefugtes Verstellen ist ein Sicherungsring erhältlich.

Normale Durchflussventile mit Voreinstellung Details: - Herstellernummer: 013G0233

Eigenschaften: Ventilgehäuse mit Voreinstellung Gemäß DIN EN 215 CEN Zulassung mit Voreinstellung durch Kulisse und optische Einstellkontrolle. Gehäuse aus Messing MS 58, O-Ring-Stopfbuchse ohne Anlagen- entleerung auswechselbar, Bauschutzkappe mit roter Stellschraube matt vernickelt Typ RA-N 15 Bauform Winkeleck rechts Ventildimension 15 DN kvs-Wert mit Stellantrieb 0.04 -0.90 Anschluss Heizkörper Rp 1/2 Anschluss Anlage R 1/2 Max. Betriebs- druck 10 bar Max. Differenz Druck 0,6 bar Prüf- druck 16 bar Max. Betriebs- Temperatur 120 ° DF013G0233
