ACV Universal DAB / DAB+ / FM Splitter - DIN Anschlüsse 12V

Der ACV 151000-30 Antennensplitter ist die Ideallösung für alle, die ihr Fahrzeug mit einem DAB+ Radio nachrüsten möchten, ohne eine unschöne Klebeantenne an der Frontscheibe zu installieren. Dieser Splitter nutzt das Signal der vorhandenen passiven Fahrzeugantenne (Stabantenne) und teilt es verlustfrei in einen analogen FM-Zweig und einen digitalen DAB+ Zweig auf.

Dank des integrierten Low-Noise-Verstärkers wird das Signal aktiv aufbereitet, was besonders in Regionen mit schwächerer Pegelstärke für einen stabilen Empfang sorgt. Die Installation erfolgt Plug & Play zwischen der Antenne und dem neuen Radio.



Technische Daten:

• Empfangsarten: AM/FM, DAB+
• Anwendungen:
  • DAB+ Antennensplitter für AM/FM DAB+ geeignete Antennen
  • DAB+ Empfang für Antennenanlagen ohne Antennenverstärker passiv
• Montage: Fahrzeuginnenraum
• Maße: L = 6,96 cm / B = 2,49 cm / H = 1,04 cm
• Anschluss:
  • AM/FM Eingang: DIN(Ff) / RG174 / L=30 cm
  • DAB+ Anschluss: SMB(f) / RG174 / L=30 cm
  • AM/FM Anschluss: DIN(m) / RG174  / L=30 cm
• Frequenzbereich:
  • AM: 150 kHz - 1710 kHz
  • FM:  87,5 MHz - 108 MHz
  • DAB+: 174 MHz - 240 MHz
• Zugewinn:
  • AM/FM 10dB
  • DAB+: 20dB
• Spannungsversorgung:
  • AM/FM
  • DAB/DAB+: +12V extern
• Stromaufnahme:
  • AM/FM
  • DAB+: 28mA max.
• Sicherung: 500mA



Der ACR-Bielefeld Experten-Check:

• Keine Klebeantenne nötig: Die Optik des Fahrzeugs bleibt original, da die vorhandene Außenantenne genutzt wird.
• Aktive Signalverstärkung: Integrierter 12V-Verstärker verbessert die Empfangsqualität für FM und DAB+.
• Einfache Integration: DIN-Stecker und -Buchse für den FM-Teil, SMB-Winkelkupplung für den DAB+ Anschluss.
• Voraussetzung: Nur für passive Antennen geeignet (Antennen ohne eigenen integrierten Verstärker im Fuß).



Werkstatt-Insider-Tipp:

Prüfen Sie vor dem Kauf, ob Ihre Originalantenne eine passive Stabantenne ist. Bei aktiv verstärkten Antennen (z. B. viele Shark-Antennen oder Kurzstabantennen mit Phantomspeisung) funktioniert dieser Splitter nicht, da die Filter der Originalantenne die DAB-Frequenzen bereits vorher blockieren. Schließen Sie das blaue Remote-Kabel des Splitters direkt an den "Auto-Antenna" oder "Remote" Ausgang Ihres Radios an, um den Verstärker zu aktivieren.












Antennensplitter AM/FM DAB+

acv Serie

Antennensplitter des acv Serie zeichnen sich durch eine hohe Empfangsleistung für eine stabile DAB+ Wiedergabe auch unter schlechten Bedingungen aus.

Kompakte Bauform zur einfachen und versteckten Montage auch bei beengten Platzverhältnissen.

Für folgende Anwendungen:

DAB+ Antennensplitter für AM/FM DAB+ geeignete Antennen
DAB+ Empfang für Antennenanlagen ohne Antennenverstärker passiv

Hinweis:

Anschluss AM/FM: DIN(f) > DIN(m)
Anschluss DAB+: SMB(f)

rot: +12V Antennenremote

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen
+12V Antennenremote prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Empfangsarten:
AM/FM
DAB+

Montage:
Fahrzeuginnenraum

Maße:
L = 6,96 cm / B = 2,49 cm / H = 1,04 cm

Anschluss:
AM/FM Eingang: DIN(Ff) / RG174 / L=30 cm
DAB+ Anschluss: SMB(f) / RG174 / L=30 cm
AM/FM Anschluss: DIN(m) / RG174 / L=30 cm

Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
DAB+: 174 MHz - 240 MHz

Zugewinn:
AM/FM 10dB
DAB+: 20dB

Spannungsversorgung:
AM/FM
DAB/DAB+: +12V extern

Stromaufnahme:
AM/FM
DAB+: 28mA max.

Sicherung:
500mA

Optional:
Antennenadapter ISO(f)>DIN(m) > Artikel:1500-00
Antennenadapter DIN(f)>ISO(m) > Artikel: 1501-00

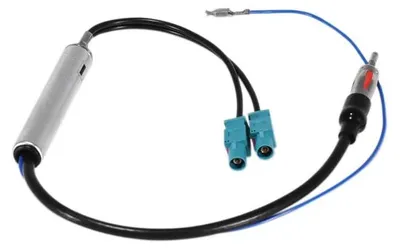

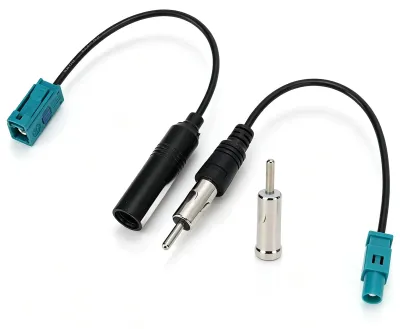

Antennenadapter Fakra(m)>DIN(m) passiv > Artikel: 1524-11
Antennenadapter SMB(m)>SMA(m) > Artikel: 1502-29

ACV Antennensplitter AM/FM DAB/DAB+ DIN(f)>DIN(m)/SMB(f)

Antennensplitter AM/FM DAB 30cm SMB(f)

Eingang: DIN-Buchse
Ausgang: DIN Stecker AM/FM SMB(f) DAB

Für passive Antennen oder aktive Antennen ohne Filter
Externe 12V Versorgung
