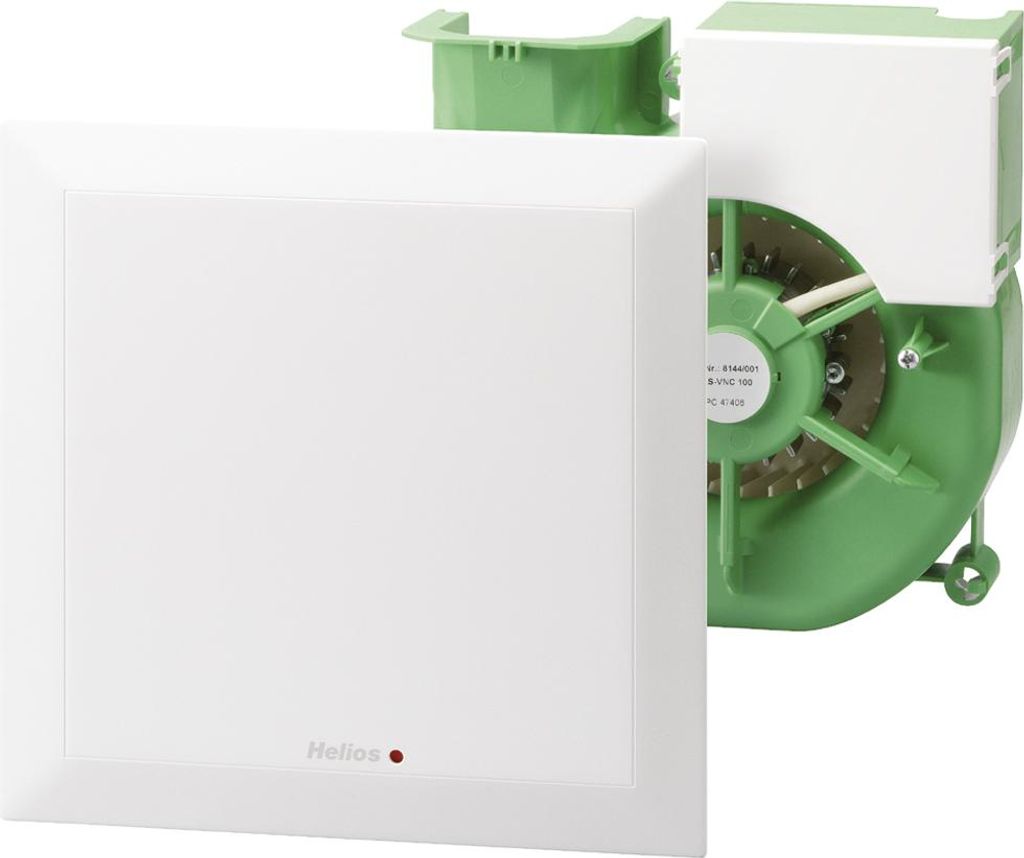

Helios ELS-V 60/35: Ventilatoreinsatz für Bedarfs- und Grundlüftung
Der Helios ELS-V 60/35 ist ein Ventilatoreinsatz für den Einsatz in Bädern, WCs und vergleichbaren Feuchträumen. Er liefert Bedarfs- und Grundlüftung in einem Gerät und kommt betriebsbereit mit flacher Innenfassade. Wer einen Ersatzeinsatz oder eine Erstinstallation plant, erhält hier eine fertig montierbare Einheit ohne Zusatzaufwand.
Schutzart IP 55 für den Einsatz im Feuchtraum
Die Schutzart IP 55 bedeutet: Der Ventilatoreinsatz ist gegen Staub und Strahlwasser geschützt. Das macht ihn geeignet für direkten Einbau in Duschbereiche und Bäder, wo Spritzwasser auftreten kann. Wer nur einen trockenen Installationsraum belüftet, braucht diese Schutzklasse nicht zwingend.
Kugelgelagerter Motor mit 230 V
Der Antrieb läuft über einen kugelgelagerten Energiesparmotor mit 230 V und 50 Hz. Kugelgelagerte Motoren laufen im Vergleich zu gleitgelagerten Varianten länger wartungsfrei. Ein Netzanschluss mit 230 V Wechselspannung ist Voraussetzung für den Betrieb.
Dauerfilter und Filterreinigungsanzeige serienmäßig
Serienmäßig eingebaut ist ein Dauerfilter, der Staub und Partikel aus der Abluft zurückhält. Die integrierte Filterreinigungsanzeige signalisiert, wann eine Reinigung fällig ist. So lässt sich der Filterzustand ablesen, ohne das Gerät zu demontieren.
Elektrischer Anschluss über integrierte Steckverbindung
Die integrierte Steckverbindung vereinfacht den elektrischen Anschluss bei Montage und Austausch. Das Gerät ist schutzisoliert nach Schutzklasse II, benötigt also keine separate Schutzleiterverbindung. Das erleichtert die Installation in älteren Installationen ohne Schutzleiter im Lüftungskanal.
Flache Innenfassade für den Einbau in Mauerkanäle
Die flache Innenfassade des ELS-V 60/35 passt in Wandauslässe, bei denen eine auftragende Abdeckung nicht gewünscht ist. Wer eine stark profilierte oder designbetonte Abdeckung sucht, findet diese Optik hier nicht. Der Einsatz ist auf raumschonende, unauffällige Integration ausgelegt.
Wann der ELS-V 60/35 nicht die passende Wahl ist
Der ELS-V 60/35 eignet sich nicht für Anlagen, die eine stufenlose Drehzahlregelung oder einen integrierten Feuchtigkeitssensor benötigen. Auch für Kanaldurchmesser, die nicht dem 60/35-Format entsprechen, ist ein anderer Einsatz erforderlich. Wer eine Nachlaufzeitsteuerung oder eine Ansteuerung über Taster benötigt, muss auf Modelle mit entsprechender Elektronik ausweichen.
Ventilator-Einsatz ultraSilence ohne Nachlauf, mit 2 Leistungsstufen 60/35 m³/h Volumenstrom für Bedarfs- und Grundlüftung. Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel. Schallschutz entspr. DIN 4109 T.2. Werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontaktschluss der Steckkupplung. Energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse. Wartungsfreie Kugellager für 40.000 Betriebsstunden. Flache, elegante Fassade, raumseitig - mehrfach Design prämiert - aus hochwertigem Kunststoff, Alpinweiß. Luftfilter (Klasse G2) als Dauerfilter (spülmaschinenfest) unter der aufklappbaren, geschlossenen Frontplatte. Integrierte Filter-Verschmutzungsanzeige mit optischem Warnhinweis für anstehende Reinigung. Steuerung: Bedarfs und Grundlüftungsstufe Die kleine Leistungsstufe kann für Dauerbetrieb direkt angeschlossen werden. Die große Stufe wird dann parallel zum Raumlicht, manuell über handelsüblichen 2-poligen Ein/Aus- schalter gesteuert. Manuelle Steuerung beider Stufen mit Schalter DSEL 2 (Zubehör Nr. 1306) möglich. Technische Daten:Ist Druck: statischMax.Volumen: 62 m³/hDrehzahl: 1064 / 715 min-1Zuleitung: NYM-O, 3x1,5mm²Strom ungeregelt: 0.13 / 0.09 ALeistung: 18 / 9 WSpannung: 230 V / 1 ph / 50 HzAnschlußschemanr.: 871Leistung: Bedarfslüftung = 60 m³/h, Grundlüftung = 35 m³/h Geräusch: Schalldruck bei AL = 10m² = 35/26 dB(A) Schallleistung 39/30 dB(A) Schutzart: IPX5 (strahlwassergeschützt), schutzisoliert, geeignet zum Einbau im Bereich 1 von Nassräumen
