ACO Self ® Entwässerung Baukasten Stegrost Kunststoff 1m mit Microgrip

ACO Self® Entwässerung – Baukasten

Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.

Rinnenkörper aus Polymerbeton – Euroline

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
• Länge 500[mm], Breite 118[mm], Höhe 97[mm]

Rinnenkörper aus Polymerbeton - Euroline mit Stutzen

Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
• Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar

Abmessungen

• Länge 1000[mm], Breite 118[mm], Höhe 97[mm]

Einlaufkasten ohne Rost


Produktvorteile

• Rinnenkörper aus Polymerbeton
• Mit V-Querschnitt
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Abdichtbar gemäß DIN EN 1433

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. B 125
• Nennweite 100 mm
• 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
• Geruchsverschluss optional einsetzbar
• Ablauföffnung DN 100
• Nicht für die Euroline 60 Flachrinne geeignet

Abmessungen

• Länge 500[mm], Breite 118[mm], Höhe 300[mm]

Rinnenkörper aus Kunststoff - Hexaline


Produktvorteile

• Rinnenkörper aus Kunststoff (PP)
• Anpflasterkante
• Freier Rinnenquerschnitt
• Schraublose Rostarretierung
• Verschiebe- und Spreizsicherung

Produktinformationen

• Entspricht der Bauproduktenrichtlinie
• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
• Klasse des Rinnenkörpers max. PKW-befahrbar
• Schnittführung ermöglicht Sägen von Halbmeterelementen
• 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
• Einbauanleitung direkt auf jeder Rinne

Abmessungen

• Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]

Standard-Roste

Produktinformationen

• Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung

Maschenrost 30/10:

Material	Länge (mm)	Breite(mm)	Klasse	Maß der Einlauföffnung (mm)	Einlaufquerschnitt	Artikel-Nr.
Stahl verzinkt	1000	118	Pkw-befahrbar	9	729	310310
Stahl verzinkt	500	118	Pkw-befahrbar	9	729	310311

Stegrost:

Material	Länge(mm)	Breite (mm)	Klasse	Maß der Einlauföffnung (mm)	Einlaufquerschnitt	Artikel-Nr.
Stahl verzinkt	1000	118	Pkw-befahrbar	12	468	38516
Stahl verzinkt	500	118	Pkw-befahrbar	12	468	38517
Rutschhemmender Microgrip- Rost aus Kunststoff	1000	118	Pkw-befahrbar	8	254	319250
Rutschhemmender Microgrip- Rost aus Kunststoff	500	118	Pkw- befahrbar	8	254	319251

Gusseisenrost:

Material	Länge (mm)	Breite (mm)	Klasse	Maß der Einlauföffnung	Einlaufquerschnitt	Artikel-Nr.
Gusseisen EN-GJS	500	118	B 125	12	470	310309

Kombistirnwand:

• für Rinnenanfang und Rinnenende
• aus Polypropylen
• ohne Stutzen
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Stirnwand:

• für Rinnenende
• aus Polypropylen
• mit Stutzen DN 100
• Farbe: schwarz

Passend nur für Hexaline, Hexaline 2.0 und Euroline.

Vertikalablaufanschluss:

• für Anschluss DN 100
• Farbe: schwarz

Passend nur für Hexaline und Hexaline 2.0.

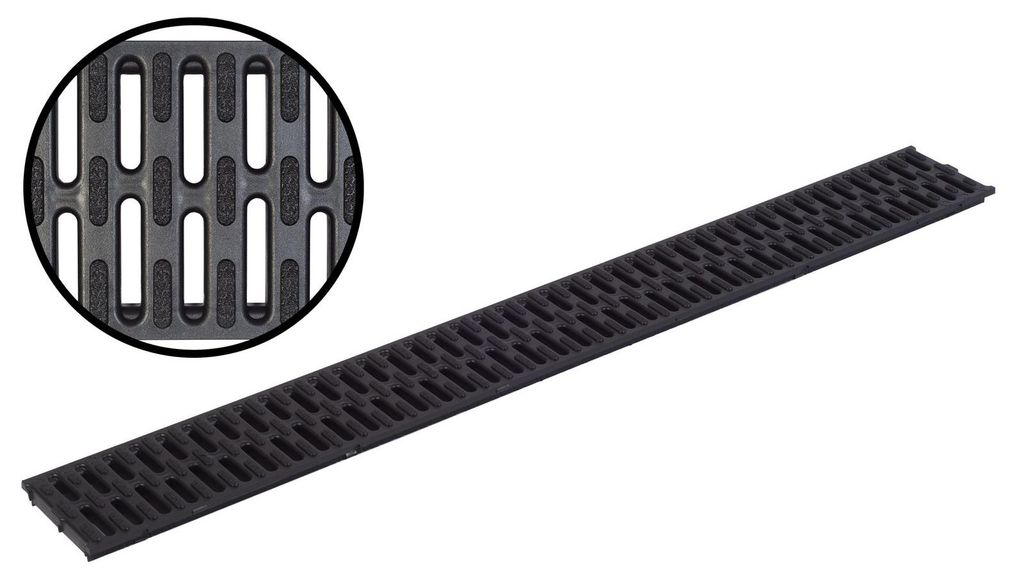

ACOSelf® Stegrost Microgrip aus Kunststoff mit rutschhemmender Oberfläche 100cm Art. Nr. 319250

Dieser ACO Self® Stegrost passt zu dem Rinnenkörper der ACO Entwässerungssysteme: Euroline, Hexaline 2.0, Standardline und Highline. Aus Kunststoff gefertigt und mit einer rutschhemmender Oberfläche ausgestattet, ist dieser ACO Self® Stegrost eine gute Ergänzung im Bereich von Terrassen und Hauseingängen. Dort können bei Feuchtigkeit glatte Oberflächen schnell zur Rutschpartie werden. Mit dem Kunststoffrost aus Microgrip bietet ACO erstmals eine rutschhemmende Abdeckung für Entwässerungssysteme rund ums Haus! Selbst bei hoher Feuchtigkeit ist für Trittsicherheit gesorgt und auch nach starker Beanspruchung durch das Überfahren mit dem Pkw behält der Kunststoffrost seine rutschhemmende Eigenschaft.

Technische Details ACO Self® Microgrip Kunststoffrost:

· Baulänge: 99,8cm
· Baubreite: 11,8cm
· Material: Kunststoff
· Einlaufquerschnitt: 254cm²/m
· Rutschhemmung Klasse R11 gemäß DIN 51130
· Pkw befahrbar
· schraublose Rostarretierung


Vorteile ACO Self® Microgrip Kunststoffrost:

· frostbeständig
· schraublose Arretierung
· sehr große Trittsicherheit, auch bei hoher Feuchtigkeit
· passend für folgende ACO Rinnenkörper: Hexaline 2.0, Euroline, Standardline, Highline

Im Lieferumfang enthalten:
1x ACO Self® StegrostMicrogrip aus Kunststoff 100cm Art. Nr. 319250 EAN: 4002626503275

Hinweis: Bitte beachten, dass gewisse Produkteigenschaften einen sachgemäßen Einbau voraussetzen. Bei unsachgemäßem Einbau der Rinne, kann die Stabilität und/oder Tragfähigkeit von Rinne und auch Rost beeinträchtigt werden. (siehe Grafik zur Veranschaulichung)



Kunststoffrost 1M für Hexaline 2.0 Self ACO

Der HEXALINE 2.0 Rinnenrost von ACO für den Bau von linearen Entwässerungssystemen.

Eigenschaften:

• Frostbeständigkeit
• Günstiges
• Glatte Oberfläche erschwert das Absetzen von Schmutz
• Schraubenlos
• Aufklipsbare Befestigung der Roste

• ACO Katalog Nr.: 319250
• Gewicht: 0,32 kg
• Lange: 100 cm
• Breite: 11,8 cm
• Einlauföffnung: 0,8 cm

ACO Self Stegrost Kunststoff (schwarz), rutschhemmender Microgrip   mit rutschhemmenden Microgrip R11 gemäß DIN 51130 entspricht DIN EN 1433/ZA, PKW-befahrbar   Passend für Rinnenkörper: Euroline Hexaline 2.0 Highline   Technische Daten: Nennweite: 100 mm Baulänge: 1000 mm Baubreite: 118 mm Einlaufquerschnitt: 254 cm²/m Menge/Einheit: .... Stk Artikelnr.: 319250
