ACO Self® Entwässerung – Baukasten
Das Baukastensystem der ACO Self® Entwässerung verbindet beste Qualität mit hochwertigem Design. Alle Rinnen und Roste lassen sich beliebig kombinieren. Die Rostabdeckungen sind Pkw-befahrbar und werden den Ansprüchen rund ums Haus gerecht. Die unterschiedlichen Oberflächen passen zu hochwertigen Pflasterarbeiten und bieten vielfältige Gestaltungsmöglichkeiten.
Rinnenkörper aus Polymerbeton – Euroline
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
- Länge 500[mm], Breite 118[mm], Höhe 97[mm]
Rinnenkörper aus Polymerbeton - Euroline mit Stutzen
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 1 m Rinnenelement mit eingeformtem Stutzen DN 100 für den Anschluss an die Grundleitung
- Geruchsverschluss mit integriertem Laubfang nachträglich einsetzbar
Abmessungen
- Länge 1000[mm], Breite 118[mm], Höhe 97[mm]
Einlaufkasten ohne Rost
Produktvorteile
- Rinnenkörper aus Polymerbeton
- Mit V-Querschnitt
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Abdichtbar gemäß DIN EN 1433
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. B 125
- Nennweite 100 mm
- 0,5 m Einlaufkasten mit integriertem Schlammeimer für eine komfortable Reinigung
- Geruchsverschluss optional einsetzbar
- Ablauföffnung DN 100
- Nicht für die Euroline 60 Flachrinne geeignet
Abmessungen
- Länge 500[mm], Breite 118[mm], Höhe 300[mm]
Rinnenkörper aus Kunststoff - Hexaline
Produktvorteile
- Rinnenkörper aus Kunststoff (PP)
- Anpflasterkante
- Freier Rinnenquerschnitt
- Schraublose Rostarretierung
- Verschiebe- und Spreizsicherung
Produktinformationen
- Entspricht der Bauproduktenrichtlinie
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
- Klasse des Rinnenkörpers max. PKW-befahrbar
- Schnittführung ermöglicht Sägen von Halbmeterelementen
- 8 ausschlagbare Anschlusspunkte für den Vertikalablaufanschluss
- Einbauanleitung direkt auf jeder Rinne
Abmessungen
- Länge 1000 [mm], Breite 129 [mm], Höhe 80 [mm]
Standard-Roste
Produktinformationen
- Bei Kombination von Rinne und Rost bestimmt das geringer belastbare Produkt die maximale Klasse in der Anwendung
Maschenrost 30/10:
| Material | Länge (mm) | Breite(mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 9 | 729 | 310310 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 9 | 729 | 310311 |
Stegrost:
| Material | Länge(mm) | Breite (mm) | Klasse | Maß der Einlauföffnung (mm) | Einlaufquerschnitt | Artikel-Nr. |
| Stahl verzinkt | 1000 | 118 | Pkw-befahrbar | 12 | 468 | 38516 |
| Stahl verzinkt | 500 | 118 | Pkw-befahrbar | 12 | 468 | 38517 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 1000 | 118 | Pkw-befahrbar | 8 | 254 | 319250 |
Rutschhemmender Microgrip- Rost aus Kunststoff | 500 | 118 | Pkw- befahrbar | 8 | 254 | 319251 |
Gusseisenrost:
| Material | Länge (mm) | Breite (mm) | Klasse | Maß der Einlauföffnung | Einlaufquerschnitt | Artikel-Nr. |
| Gusseisen EN-GJS | 500 | 118 | B 125 | 12 | 470 | 310309 |
Kombistirnwand:
- für Rinnenanfang und Rinnenende
- aus Polypropylen
- ohne Stutzen
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Stirnwand:
- für Rinnenende
- aus Polypropylen
- mit Stutzen DN 100
- Farbe: schwarz
Passend nur für Hexaline, Hexaline 2.0 und Euroline.
Vertikalablaufanschluss:
- für Anschluss DN 100
- Farbe: schwarz
Passend nur für Hexaline und Hexaline 2.0.

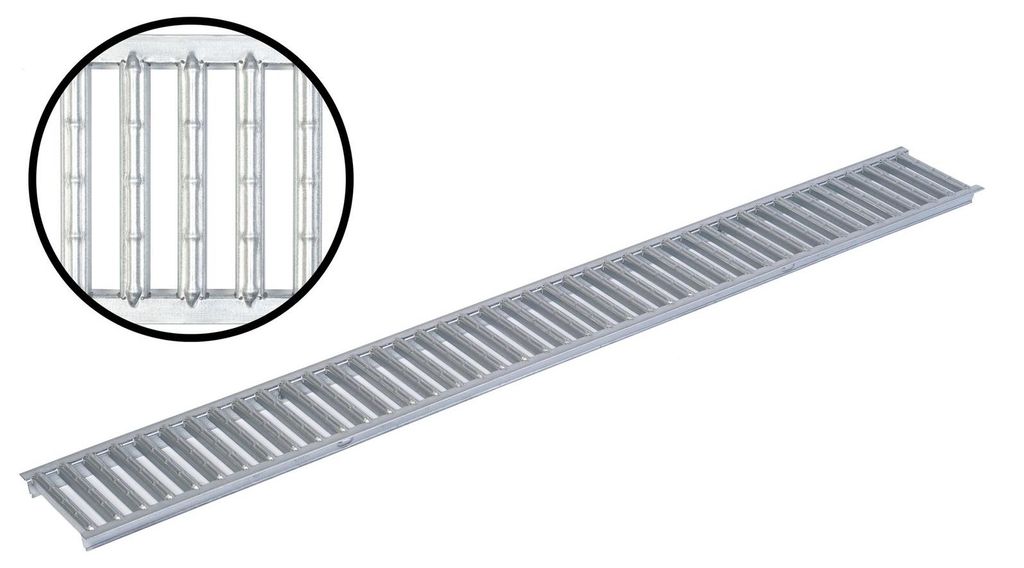

ACO Self Stegrost Standardline Stahl 1 m silber
Produktnummer: 0779301404
Durch die verschiedenen Rostvarianten stehen bei dem Entwässerugnsrinennsystem ACO Standardline sowie Hexaline gestalterisch viele Möglichkeiten zur Verfügung. Entweder farblich zum Pflaster angepasst oder auch in Edelstahl in verschiedenen Designs.
Produktdetails:- Einsatzbereich: Außen
- Anwendungsbereich: Auffahrt, Hof, Garten, Terrasse
- Material: Stahl verzinkt
- Maß: 1000 x 118 x 22 mm (L x B x H)
- Farbe: silber
- Norm: EN 1433
- PKW befahrbar: ja
- Anschlussmöglichkeit: Euroline, Euroline 60, Hexaline 2.0, Highline
- Belastungsklasse: A15 bis C250
- Geeignet für: Entwässerungsrinnen für die Aufnahme und Ableitung von Oberflächenwasser in Flächen für Fußgänger- und/oder Fahrzeugverkehr
- Weitere Eigenschaften: barrierefrei einsetzbar
- Gewicht: ca. 1,2 kg
- Herstellerinformationen: ACO Selbstbau Vertrieb GmbH | Am Ahlmannkai 1 | 24782 Büdelsdorf, Deutschland | : [email protected] | Herstellernr. 38516
ACO Self® Rost Stegrost aus verzinktem Stahl 100cm Art. Nr. 38516
Dieser ACO Self® Stegrost passt zu dem Rinnenkörper der ACO Entwässerungssysteme: Euroline, Hexaline 2.0, Standardline und Highline.
Aus verzinktem Stahl gefertigt, ist derACO Self® Stegrost funktionell und belastbar. Durch kleine Erhebungen auf den einzelnen Stegen ist selbst bei hoher Feuchtigkeit für Trittsicherheit bei diesem Stegrost gesorgt.
Technische Details ACO Self® Stegrost Stahl verzinkt:
· Baulänge: 99,9cm
· Baubreite: 11,8cm
· Material: Stahl verzinkt
· Einlaufquerschnitt: 468cm²/m
· entspricht DIN EN 1433/ZA
· Pkw befahrbar
· schraublose Rostarretierung 1,8cm breit (2 Stück pro Seite, jeweils 24,1cm vom Rostanfang und -ende entfernt)
Vorteile ACO Self® Stegrost Stahl verzinkt:
· funktionell und belastbar
· schraublose Arretierung
· Trittsicherheit, auch bei hoher Feuchtigkeit
· passend für folgende ACO Rinnenkörper: Hexaline 2.0, Euroline, Standardline, Highline
Im Lieferumfang enthalten:
1x ACO Self® Rost Stegrost Stahl verzinkt 100cm Art. Nr.38516 EAN: 4002626230676
ACO Self® Stegrost Stahl verzinkt
Der Stegrost aus verzinktem Stahl ist der Klassiker der ACO Self® Rostfamilie. Einfachheit und Funktionalität zeichnen den Stegrost aus.
Vorteile:
- frostbeständig
- geringes Gewicht bei hoher Festigkeit
- schraublose Arretierung
Passend für:
- Euroline
- Hexaline 2.0
- Highline
Lieferform: 1 x 1 Stegrost Stahl verzinkt
Nennweite:100 mm
Länge:1000 mm
Breite: 118 mm
Maß der Einlauföffnung: 12 mm
Einlaufquerschnitt:468 cm²/m
Verzinktes Stahlgitter 1m ACO Euroline Aco Self
Verzinkter Stahlrost aus dem Euroline Aco Self System
Eigenschaften:
- Länge: 100cm
- Baubreite: 11,8 cm
- Höhe: 2,15 cm
- Material: verzinkter Stahl
- Belastungsklasse nach EN-1433: A-15
Systemvorteile:
- nicht saugfähig
- völlig frostsicher
Typische Anwendungen:
- Wohnbereiche
- Fahrradwege und Gehwege
- Fußgängerzonen
- Erholungsgebiete
- Schulhöfe
- Parkhäuser
- Entwässerungsflächen am Straßenrand
- Entwässerungsflächen entlang der Straßenränder
- Spielplatzkomplexe, Tennisplätze
