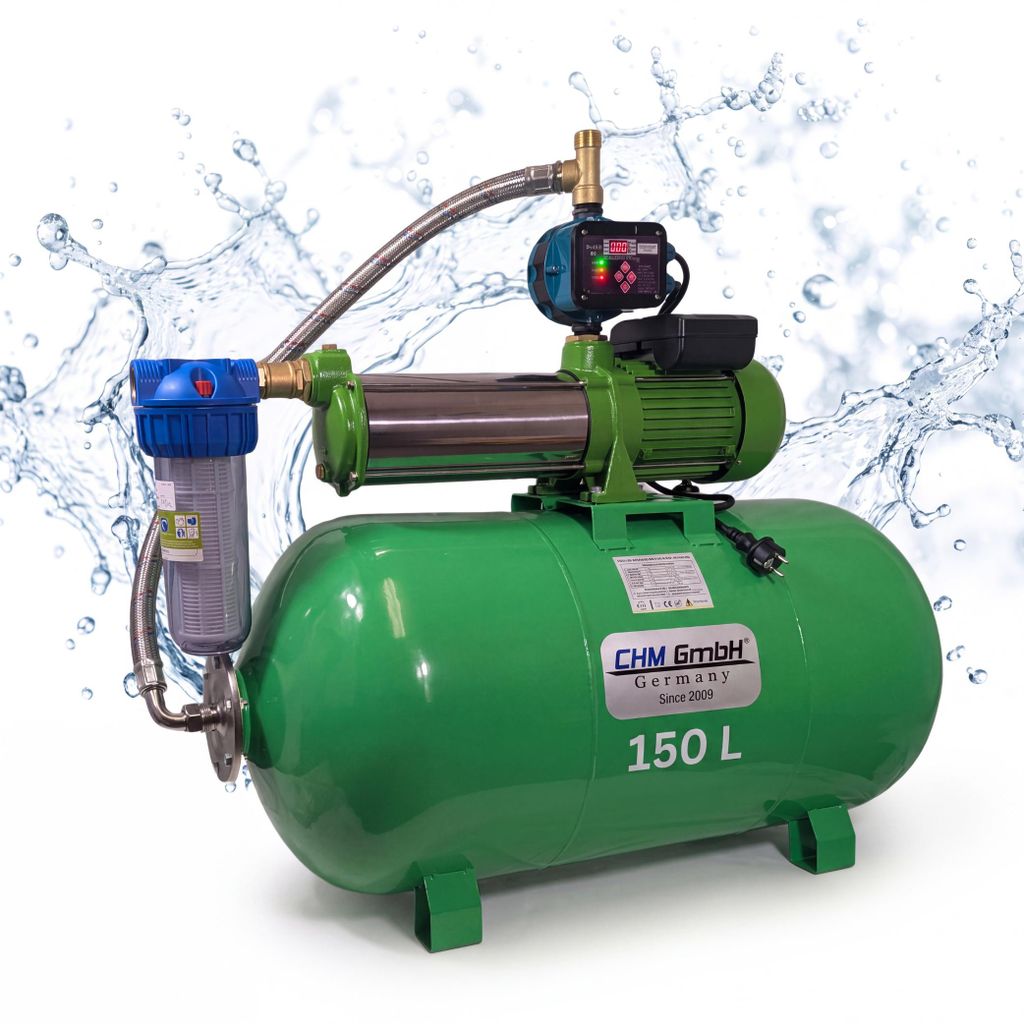

Hauswasserwerk 10 SC mit 150L Tank von CHM GmbH
Leistungsstarkes und zuverlässiges Wasserpumpensystem
Das Hauswasserwerk 10 SC 150L von CHM GmbH bietet herausragende Leistung und Zuverlässigkeit für die Wasserversorgung. Mit einem beeindruckenden Druck von 10 Bar und einer maximalen Fördermenge von 8600 L/h (143 L/min) ist dieses System perfekt für vielfältige Anwendungen, einschließlich Gartenbewässerung und Haushaltsgebrauch.
Das automatische Drucksteuerungssystem ermöglicht eine einfache Ein-/Ausschaltung der Pumpe, wobei der einstellbare Druck individuell angepasst werden kann. Der integrierte Trockenlaufschutz schützt die Pumpe vor Schäden bei Wassermangel.
Die Pumpe eignet sich ideal für den Anschluss an Brunnen oder Zisternen, vorausgesetzt, ein Rückschlagventil oder Fußventil ist vorhanden.
Der 150 Liter Membrankessel ergänzt das System und sorgt für eine gleichmäßige Wasserzufuhr. Mit einem maximalen Druck von 10 Bar und einer robusten Butyl-Membran ist der Kessel langlebig und hitzebeständig.
Die elektronische Druckregelung CH 18 ermöglicht eine präzise Steuerung des Betriebsdrucks und bietet Trockenlaufschutz. Der Kessel und der Filter sorgen für eine optimale Wasserqualität und verlängern die Lebensdauer der Pumpe.
Erleben Sie eine effiziente und zuverlässige Wasserversorgung mit dem Hauswasserwerk HMC-10 SC 150L von CHM GmbH. Das Paket enthält alle benötigten Komponenten für eine einfache Selbstmontage. Sie jetzt und profitieren Sie von erstklassiger Qualität und Leistung.
Technische Daten Hauswasserwerk HMC-10 SCS 150L:
| Eingangsspannung: | 220-240 Volt |
| Maximaler Betriebsdruck: | 10 Bar |
| Arbeits-und Schaltleistung bis | 2,2 KW |
| Frequenz: | 50-60Hz |
| Ausschalt Druck einstellbar: | 0,5 - 9,8 Bar (Werkseinstellung 5,0 Bar) |
| Einschalt Druck einstellbar : | Ja |
| Maximale Temperatur: | 35 °c |
| Stromaufnahme: | 10 A |
| Schutzklasse: | IP44 |
Technische Daten Kreiselpumpe 2200 Watt:
| Spannung: | 230 V / 50 Hz |
| Schutzklasse: | IP 44 |
| Förderhöhe: | 110 m |
| Max. Druck: | 11 bar |
| Max. Fördermenge: | 8600 L/h - 143 L/min. |
| Max. Ansaughöhe: | 8 m bei 1,25 Zoll |
| Max. Wassertemperatur: | 35°C |
| Kabellänge: | 60 cm (ohne Stecker) |
| Anschluss Saug- und Druckseite: | 1,25 Zoll IG |
| Maße Pumpe: | LxBxH 60 x 18,9 x 20,8 cm |
| Anschluss Saug- und Druckseite: | 1 Zoll IG |
| Robuste und rostfreie Edelstahlwelle |
| 10 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe |
| Die Pumpe hat 4 Aufnahmen unten für die Montage z.B. auf einem Druckkessel!! |
Technische Daten von 150 Liter Membrankessel:
| Max. Druck: | 10 Bar |
| Wandung Stärke: | 1,2 mm |
| Betriebstemperatur: | 0-100° |
| Anschluss: | 1 Zoll |
| Luftdruck: | 2,0-2,5 bar |
| Maße Membrankessel inkl.Platte: | LxBxH 104x 50 x 55cm |
| Maße Pumpenplatte: | LxBxH 20 x 16,5 x 4cm |
| Edelstahl Flansch |
| Butyl Membran |
| |
| |
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck ohne Wasser im Kessel überprüfen und ggf. Luft nachfüllen.
Der Luftdruck bei einem leerem Kessel soll ca. 2,0-2,3 bar betragen. Trinkwasser geeignet.
Der Kessel wurden auf Druck und Dichtheit geprüft und entspricht den EN Normen |
Technische Daten elektronischer Druckregler CH 18:
| Eingangsspannung: | 220-240 Volt |
| Maximaler Betriebsdruck: | 10 Bar |
| Arbeits-und Schaltleistung: | bis 2,2 KW |
| Frequenz: | 50-60Hz |
| Ausschalt Druck einstellbar: | 0,5 - 9,8 Bar |
| Einschalt Druck einstellbar : | 0,3– 7,9 bar, Prozentual 30-80 % v. einges. Ausschalt Druck |
| Max. Temperatur: | 60° |
| Stromaufnahme: | 16 A |
| Schutzklasse: | IP65 |
| Trockenlaufschutz: | Schaltet die Pumpe bei Wassermangel aus |
| Rückschlagventil: | Verhindert Druckschlageffekte |
| Anschluss: | 2 x 1" Außengewinde |
| Kabellängen: | Kupplung 50 cm und Stecker 80 cm |
| Abmessungen: | 19 x 17 x 16 cm |
| Zeit einstellbar für automatischen Neustart |
| Abstand zwischen beiden Wasserdurchflüssen außen 170 mm |
Funktionsweise Trockenlaufschutz / Rückschlagventil:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite. |
Technische Daten Vorfilter Pumpe 10" Filter 6000l/h:
| Wassertemperatur: | 45 ° C |
| Wasserdurchfluss: | 6000 l/h |
| Siebeinsatz aus Nylon: | 60 µm |
| Eingang: | 1 Zoll Innengewinde Messing Buchse |
| Ausgang: | 1 Zoll Innengewinde Messing Buchse |
| Anschlussgewinde: | G1 '' (Gewindedurchmesser 33,3 mm) |
| Größe des Filter Innenkörper: | Ø 65 mm Länge: 240 mm |
| Außenabmessungen: | Ø 110 mm Länge: 310 mm |
| Achtung: |
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten am Fusse der Saugleitung (z.B. bei einem Brunnen/Zisterne) vorhanden ist. Das Rückschlagventil oberhalb der Saugleitung oder direkt vor der Pumpe empfehlen wir nicht und raten vom Kauf ab !!!!! |
| Wichtig |
|---|
Garten Bewässerung mit 3/4 oder 1/2 Zoll Schläuchen >>max. 5 Beregner anschließbar
Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden,
dann muss man auch unter dem Rückschlagventil eine Wassersäule ausbilden.
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. |
|---|
Die Lieferung besteht aus 3 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 2 x Doppelnippel, 1 x Verlängerung und Schrauben)
zur selbstständigen Montage geliefert
