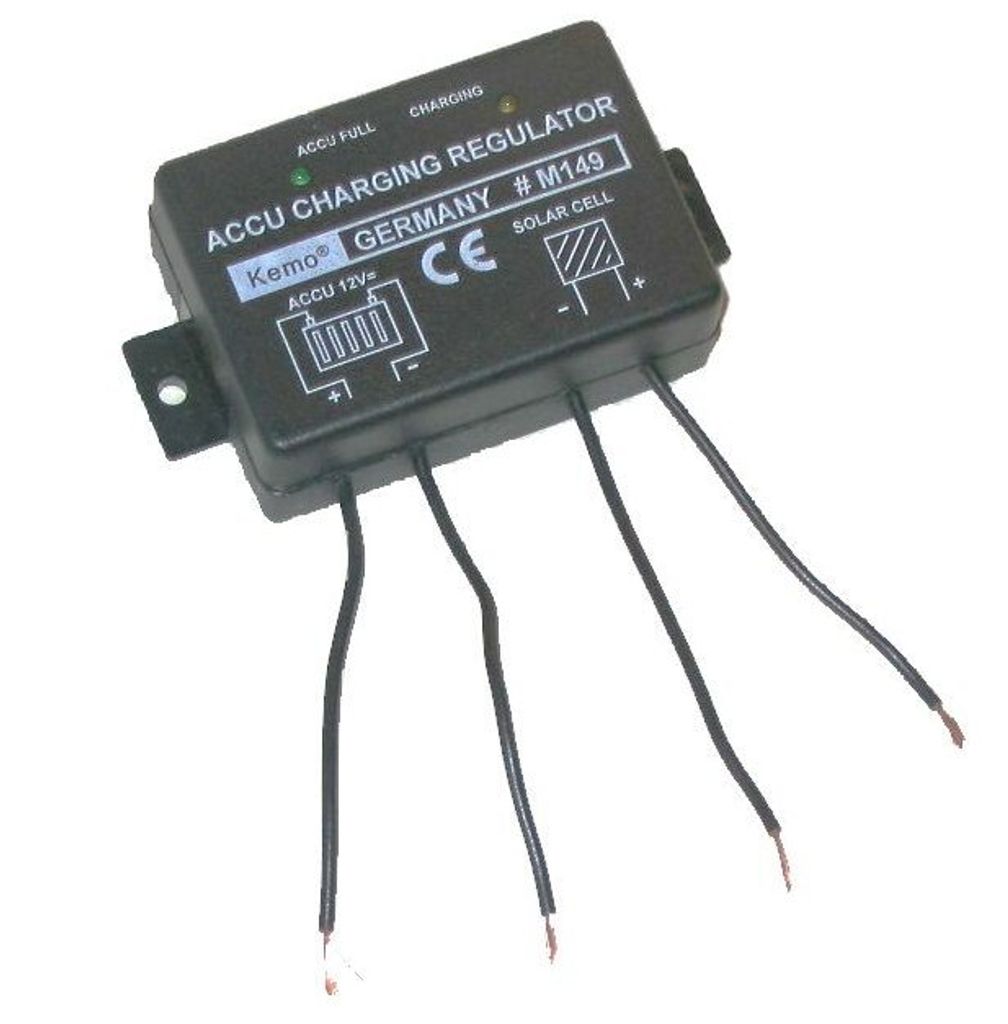

KEMO Solarladeregler 12V 5A mit Überladungsschutz

Dieser Solar-Laderegler wird zwischen einer Solarzelle 12 V/DC (Leerlaufspannung 12-30 V/DC) und einem Akku 12 V/DC geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für "Akku voll" (ca. 14,4 V/DC) und "Ladung läuft".

Schaltungsbeschreibung:

Dieses Modul ist ein elektronischer Schalter, der bei leerem Akku (< 13,4 V) die Verbindung zu den Solarzellen einschaltet und bei vollem Akku (> 14,4 V) wieder ausschaltet. Als Schaltelement wird ein fast verlustfrei schaltender Power-Mos-Transistor verwendet.

Technische Daten:

• Eingangsspannung Solarzellen-Panels_ 14-30 V/DC Leerlaufspannung
• Nennspannung: 12 V/DC
• Max. Eingangsstrom: 10A, kurzzeitig bis 5 Min: 20A
• Einschaltspannung: Batteriespannung ca. <13,4V
• Abschaltspannung: Batteriespannung ca. <14,4V
• Anzeigen: 1 LED für "Akku lädt" (CHARGING), 1 LED für "Akku voll" (BATTERY FULL)
• Eigenstromverbrauch: <2,5 mA (LED eingeschaltet)
• Maße: ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)

Lieferumfang:

1x Kemo M149N Solar-Laderegler

KEMO Solarladeregler 12V 5A mit Überladungsschutz

Dieser Solar-Laderegler wird zwischen einer 14V-22V Solarzelle und einem 12V Akku geschaltet, um das Überladen des Akkus zu verhindern.

Details:

• 12V/5A
• LED-Anzeige: "Akku voll" und "Ladung läuft"
• Eingenstromverbrauch: <3,9mA

Lieferumfang:

• 1 x Solar-Laderegler

Beschreibung:

Dieser Solar-Laderegler wird zwischen einer Solarzelle 12V= (Leerlaufspannung 14-22V=) und einem Akku 12V= geschaltet, um ein Überladen des Akkus zu verhindern.

Details:

- Eingangsspannung: Solarzellen-Panels: 14-22V
- Leerlaufspannung - Nennspannung: 12V
- max. Eingangsstrom: 5A
- Einschaltspannung: Batteriespannung

Dieser Solar-Laderegler wird zwischen einer Solarzelle 12 V= (Leerlaufspannung 14V - 30V=) und einem Akku 12 V= geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für: "Akku voll" (ca. 14,4 V=) und "Ladung läuft". Eigenstromverbrauch < 2,5 mA.

Wird der Akku geladen, dann leuchtet die LED "Charging". Sobald der Akku voll ist leuchtet die LED "Accu full". Wenn der Accu leer ist, und die Solarzelle produziert durch zu geringe Sonneneinstrahlung kein Strom, leuchtet keine LED. Als Stromquelle dürfen nur Solarzellen bis zu einer Leistung von 72Watt angeschlossen werden. Keine Trafos, Netzteile usw. Wichtig: In der Zuleitung zwischen Akku und Laderegler eine 6A Sicherung vorschalten (nicht im Lieferumfang enthalten)

Technische Daten:

• Eingangsspannung Solarzellen-Panels: 14V - 30V DC (Leerlaufspannung)
• Nennspannung: 12 V DC
• Einschaltspannung: Batteriespannung < ca. 13,4 V
• Abschaltspannung: Batteriespannung > ca. 14,4 V
• Eigenstromverbrauch: < 2,5 mA (LED eingeschaltet)
• Max. Eingangsstrom: 6A, kurzzeitig 10A max 5min
• Anzeigen: 1 LED für "Akku lädt", 1 LED für "Akku voll"
• Maße: ca. 72 x 50 x 42 mm(ohne Befestigungslaschen)
• max 72Watt Leistung

PDF-Beschreibung zum Download --> M149.PDF

"

Solar-Laderegler 12 V/DC, 10 A / 20 A [M149N]



Dieser Solar-Laderegler wird zwischen einer Solarzelle 12 V/DC (Leerlaufspannung 14 - 30 V/DC) und einem Akku 12 V/DC geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für: „Akku voll“ (ca. 14,4 V/ DC) und „Ladung läuft“.



Technische Daten
Eingangsspannung Solarzellen-Panels	14 - 30 V/DC Leerlaufspannung
Nennspannung	12 V/DC
Max. Eingangsstrom	10 A, kurzzeitig bis 5 Min: 20 A
Einschaltspannung	Batteriespannung ca. <13,4 V
Abschaltspannung	Batteriespannung ca. >14,4 V
Anzeigen	1 LED für „Akku lädt“ (CHARGING), 1 LED für „Akku voll“ (BATTERY FULL)
Eigenstromverbrauch	<2,5 mA (LED eingeschaltet)
Maße	ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)

Technische Details:

Herstellernummer Part:	M149N, 0M149N
Modell für:	Dell Inspiron 1427-F243R Serie Dell Inspiron 1428-FT01 Serie
Farbe:	Schwarz
Größe:	14.0" - 35.6 cm
Gerät Verwendung:	Dell Notebook / Laptop Display Deckel
Merkmal:	Ohne Scharniere (Achten Sie bitte auf die Schraublöcher)
	Neu
	3 Monate

Betriebsspannung 14...30 V-, max. Modulleistung 6 A, kurzzeitig 10 A, Abschaltspannung 14,4 V, Einschaltspannung 13,3 V, Eigenstrombedarf nur 2,5 mA, Betriebszustandsanzeige über 2 LEDs. Maße ohne Befestigungslaschen (LxBxH): 72x50x42 mm.

Dieser Solar-Laderegler wird zwischen einer Solarzelle 12 V= (Leerlaufspannung 14V - 30V=) und einem Akku 12 V= geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für: "Akku voll" (ca. 14,4 V=) und "Ladung läuft". Eigenstromverbrauch < 2,5 mA.
