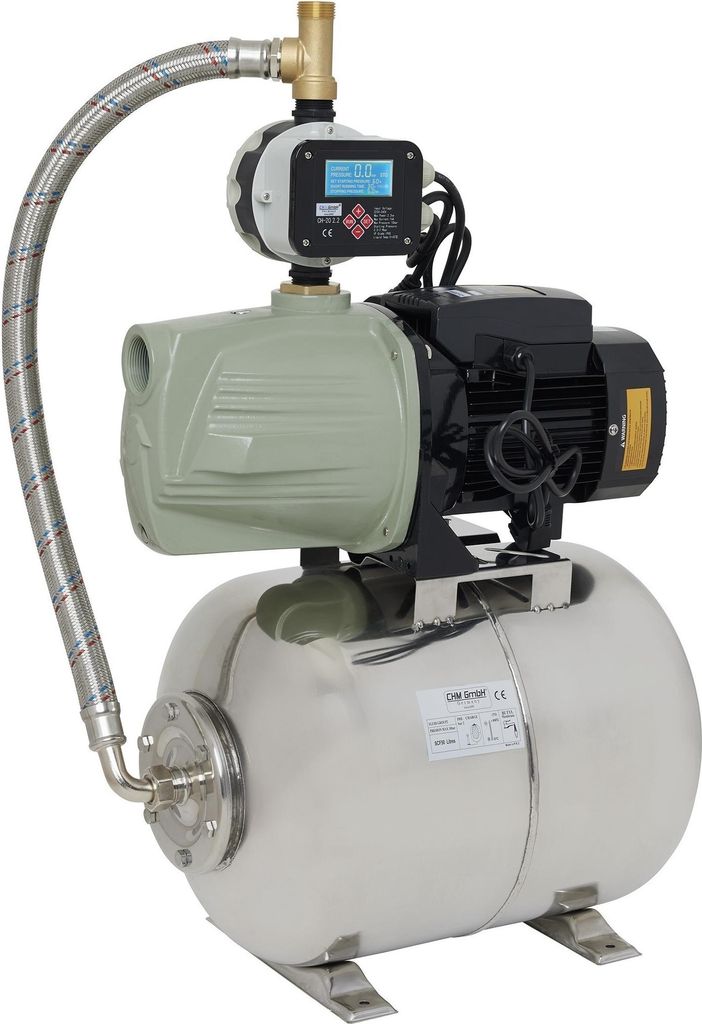

Hauswasserwerk selbstansaugend 5,5 Bar 7000 L/h, JET Gartenpumpe mit Aluminium Laufrädern und einstellbaren Druckschalter/Trokenlaufschutz

Selbstansaugendes Hauswasserwerk mit starker JET Pumpe (Messing Laufräder)

Das CHM GmbH Hauswasserwerk verfügt über eine individuelle Einstellmöglichkeit für den Ein- und Ausschaltdruck !!

Der integrierte Trockenlaufschutz in dem CH 20 2.2 Druckschalter, schützt die Pumpe vor einem Trockenlauf bei Wassermangel !!

Technische Daten Jet-Gartenpumpe selbstansaugend:

Eingangsspannung:  230 Volt
Förderhöhe:          55 Meter
Arbeitsleistung    1,5 KW
Max. Druck:        5,5 bar
Max. Fördermenge:  7000 L/h - 116 L/min.
Max. Ansaughöhe:   9,8 m bei 1,5 Zoll
Max. Temperatur:   60 °C
Stromaufnahme:     9,5 A
Schutzklasse:      IPX4
Saug u Druckseite: 1,5 Zoll IG und 1,5 Zoll IG
Gewicht:           25 kg
Kabellänge:        30 cm mit Stecker
Maße:              55 x 25 x 28 cm

Druckschalter CH 20:

Technische Daten:
Eingangsspannung: 220-240 Volt
Maximaler Betriebsdruck: 10 Bar
Arbeits-und Schaltleistung bis 2,2 KW
Frequenz: 50-60Hz
Zeit einstellbar für automatischen Neustart
Anzeige des aktuellen Drucks im Display während des Betriebs !!
Ausschalt Druck einstellbar: 0,5 - 9,8 Bar
Einschalt Druck einstellbar : Prozentual 30-80 %
von eingestellten Ausschalt Druck = 0,3– 7,9 bar (Werkseinstellung 5,0 Bar)
Auch für 380 Volt Pumpen über Schütz geeignet siehe Schaltplan bei Bilder
Maximale Temperatur: 60 °
Stromaufnahme: 10 A
Schutzklasse: IP54
Trockenlaufschutz: Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1"Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Achtung Einbaulage nur senkrecht möglich, sodass Anschlüsse vertikal oben/unten sind !!
Die Leitung bzw. der Verbraucher auf der Druckseite sollte mindesten 1 Zoll bei haben.
Kabellänge Stecker 80 cm und Kupplung 50cm
Abmessungen: 25 x 17 x17 cm
Gewicht: 1,6 kg

Membrankessel 50 L Edelstahl:

Max. Druck: 8 Bar

Max. Test Druck 8 Bar

Wandung: 1,2 mm Anschluss 1 Zoll

Betriebstemperatur: 0-100 ° C

Butyl 100 L Gummiblase

Luftdruck 1,9-2,0 bar

Abmessungen Kessel inkl. Pumpen Platte: Höhe 38cm, Länge, 56cm Durchmesser 34cm

Pumpenplatte: 20cm  x 16,5cm x 6,5 cm

!! Achtung!! Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kesselüberprüfen und Luft nachfüllen.

Der Luftdruck bei einem leerem Kessel soll ca. 1,9-2,0 bar betragen.

Deutsche/englische Bedienungsanleitung plus Aufbauanleitung !!

Wichtig!
Das Hauswasserwerk sollte in der Nähe des Brunnenlochs aufgestellt werden, um die max.
