Drabest | Leiterlift Dachdecker, 125 kg Traglast, 1050W Motor, 12 m Seil, Aluminium Konstruktion, Bis 12,5 m Höhe, Transportwagen, Schnelle Montage

Drabest | Dachdecker - Leiterlift - Leiterwinde - max. Belastung 125 kg - Motorleistung 1050W

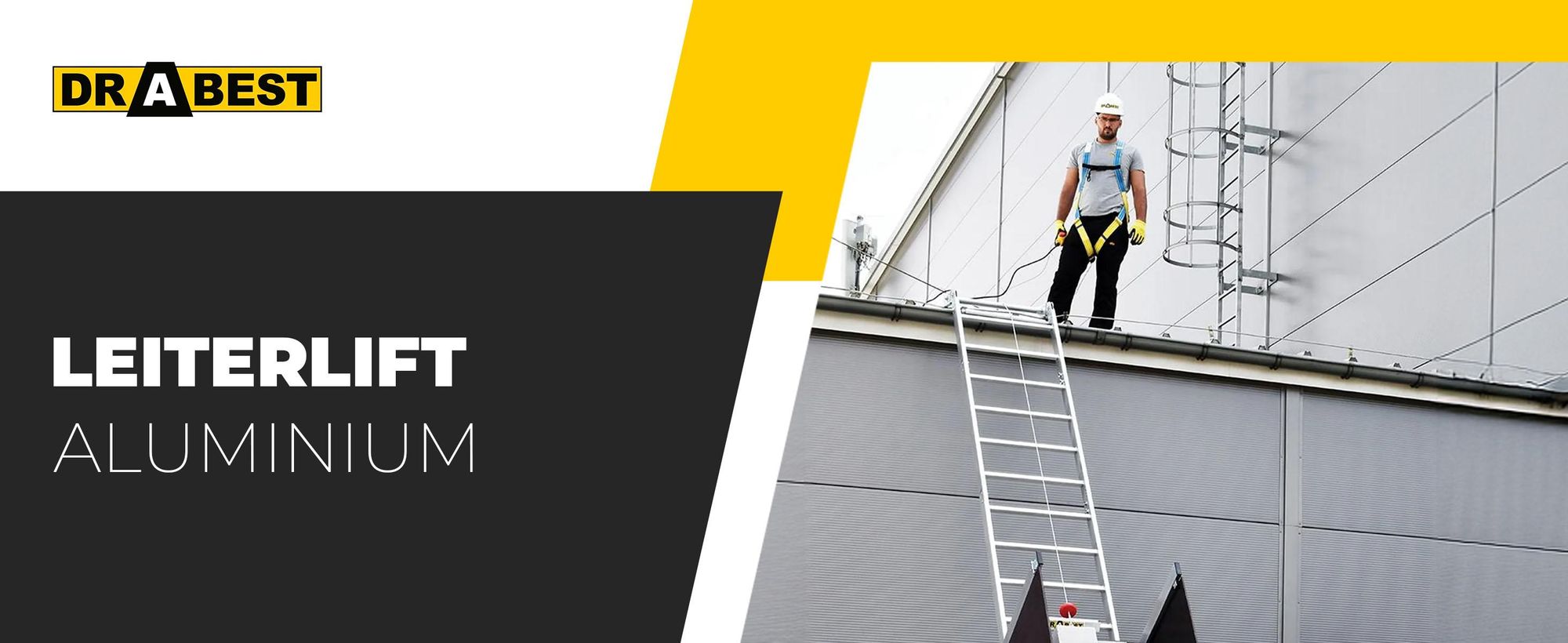

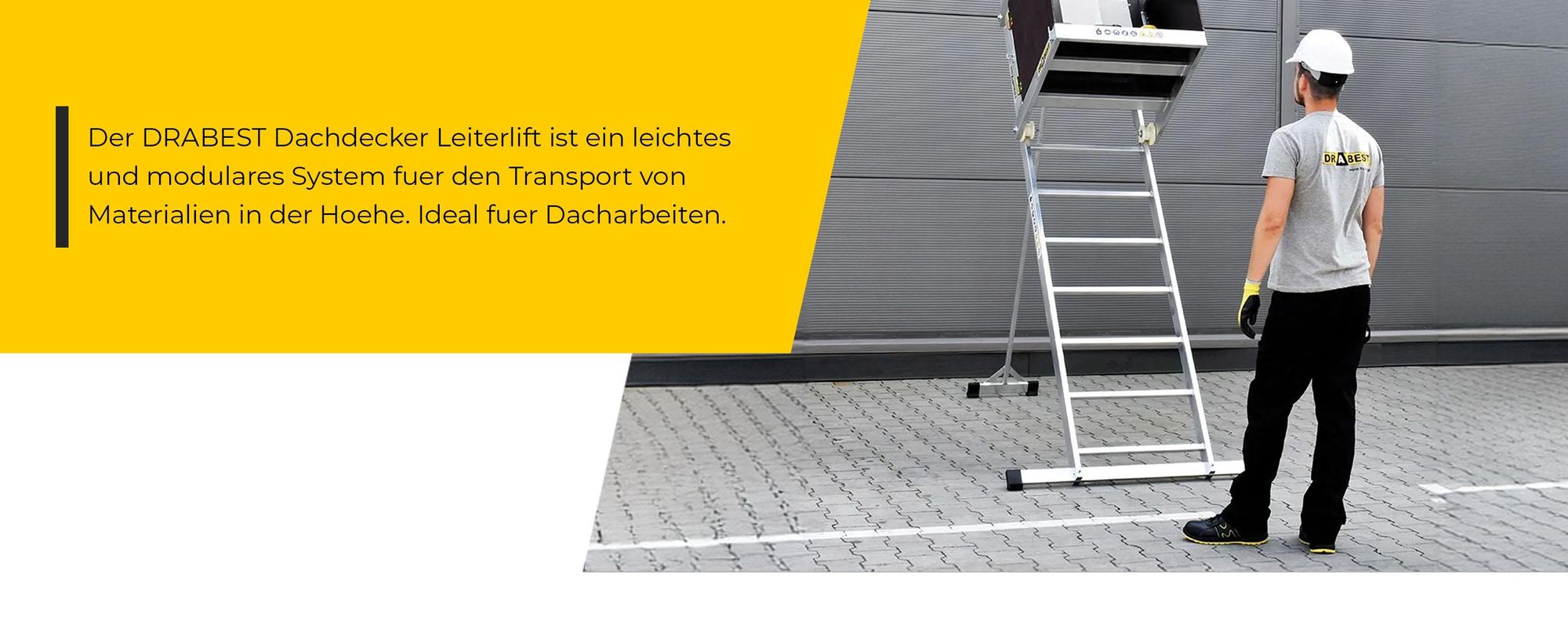

Der Dachdeckerlift Drabest ist eine leichte Aluminium leiterstruktur, ideal für die Unterstützung von Arbeiten in der Höhe.

• Leiterstruktur aus Aluminium mit geriffelten Sprossen

• Gewicht aller Komponenten: 90kg!

• Zulässige Belastung: 125 kg

• Seillänge: 12 m

• Liftgeschwindigkeit: 8 m/min im Durchschnitt

• Stromversorgung 230V

• Motorleistung 1050W

• Transportwagen mit zu öffnenden Seiten

• Transportwagen Abmessungen - Basis: 760mm x 720mm, Seitenwände: 230mm x 720mm

• Abmessungen des Leiterlifts im zusammengeklappten 630mm x 580mm

• Einfache Montage und Demontage

Zulässige Hublast - bis zu 125kg

Seillänge - 12 m

Maximale Höhe zum Dach: 6,5 m

Mindestlänge des dachgespannten Erkers: 2,5 m.

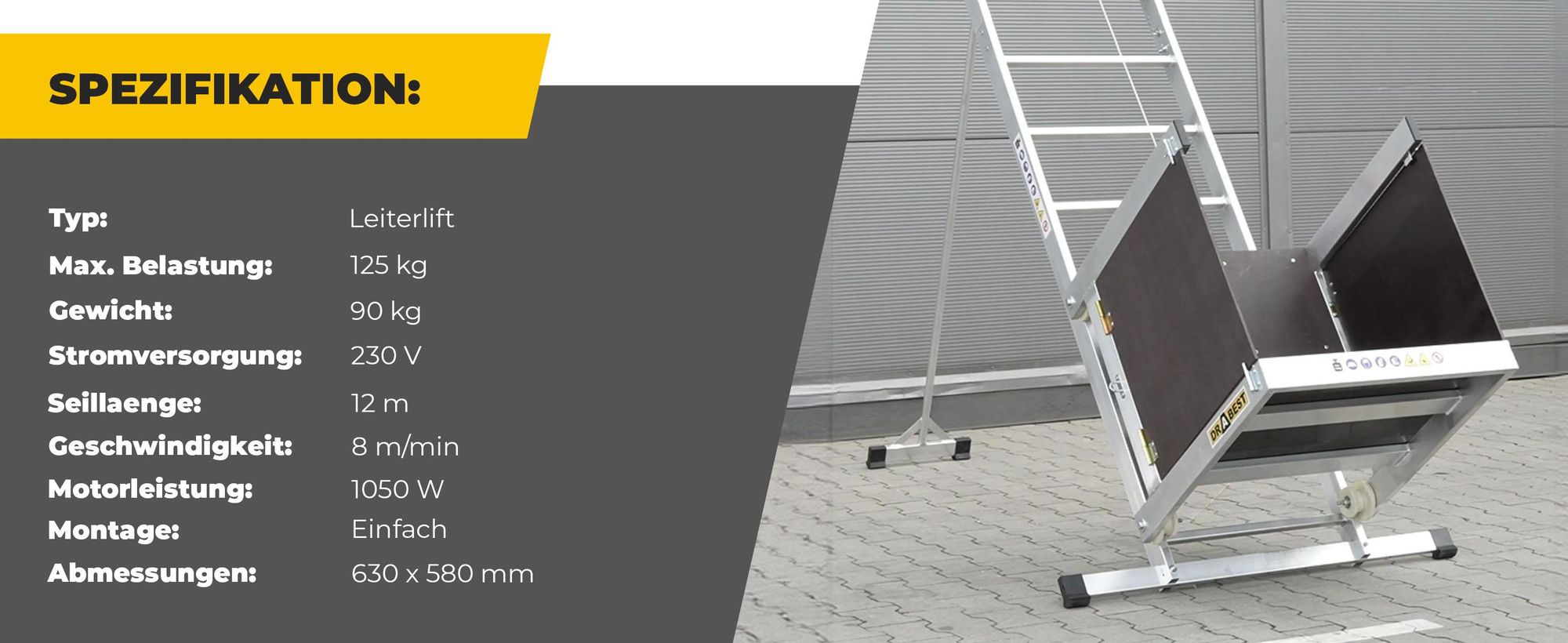

Produktparameter:

1. Abmessungen des Extraktors im zusammengeklappten

• Extraktor Gesamtbreite 630 mm

• Innenbreite des Extraktors 580 mm

• maximale Extraktorlänge bis zu 12,5 m

2. Zulässige Hublast: bis zu 125 kg

3. Seillänge: 12 m

4. Hubgeschwindigkeit: durchschnittlich 8 m/min

5. Maximale Höhe bis zum Dach: 6,5 m

Für maximale Sicherheit sind ZWEI Stützen im Bausatz enthalten. DIE KÜRZERE STÜTZE SOLLTE ZWISCHEN DEM 1. UND 2. SEGMENT ANGEBRACHT WERDEN.

• Die Schienen-Leiterwinde der Marke DRABEST ist ein vielseitiges und zuverlässiges Produkt, das für den schnellen Transport von z.B. Dachziegeln oder anderen Gegenständen empfohlen wird. Sie ist robust, und die einfache Montage ohne Werkzeug spart Zeit und Arbeitskosten!

• Leichtgewichtige Leiterrahmen bilden ein modulares System, das viele Möglichkeiten in Bezug auf Konfiguration bietet.

• Aluminiumsprossen im Profil 28x28mm und Holme im Profil 82x25mm.

• Das Gewicht aller Aufzugskomponenten ist deutlich geringer, da die Winde aus leichtem Aluminium gefertigt ist.

• Maximale Hublänge ist 12.5m (Seillänge: 12m)

• Maximallast 125kg

• Steife Konstruktion aus starker Prägung.

Liste:

• Leiterrahmen 1,85 m mit Stabilisator / Nr.1 / 1 Stück

• Leiterrahmen 1.85 m / Nr.2 / 3 Stück

• Leiterrahmen 1.06 m / Nr.3 / - 2 Stück

• Gelenkrahmen / Nr.4 / - 1 Stück

• Antriebsrahmen / Nr.5 / - 1 Stück

• Transportwagen / Nr.6 / - 1 Stück

• Teleskopstütze / Nr.7 / - 2 Stück

• Befestigungsbügel / Nr.8 / - 1 Stück

Maximale Höhe bis zum Dach ist 6,5 m.

Zuzüglich der Leiterrahmen, die sich auf dem Dach befinden.

Insgesamt erreichen Sie bis zu 12,5 m Höhe.

Transportwagen Abmessungen:

• Basis: Länge - 760 mm, Breite - 720 mm

• Basis (Rückenlehne): Höhe 230 mm, Breite - 720 mm

Der Transportwagen kann andere Abmessungen haben, die an die Größe des darin beförderten Materials angepasst sind. Wenn Sie z.B. einen langen Balken transportieren wollen, können Sie die Seitenwände einfach öffnen, damit das Produkt hineinpasst.

LOCTAGE MOTOR

LOCTAGE MOTOR ist das Herz der gesamten Struktur. Der Motor hat eine maximale Tragfähigkeit von bis zu 400 kg. Er ist mit einem 12 m langen Seil ausgestattet, das es ermöglicht, den Wagen auf die gewünschte Höhe zu ziehen. Die Steuerung des Lifts erfolgt über eine kabelgebundene Fernbedienung, die es ermöglicht, den Motor aus sicherer Entfernung zu bedienen und dabei ständig Sichtkontakt mit dem laufenden Motor zu halten, so dass der Bediener jederzeit reagieren kann. Darüber hinaus ist der Motor mit Sicherheitsbremsen ausgestattet, die verhindern, dass das Kabel übermäßig eingezogen und abgewickelt werden kann. Der Motor ist auf 4 Bolzen an einer speziellen Aluminiumstruktur (3 mm dickes Wellblech) befestigt, die mit dem Leiterteil verschweißt ist.

• Motorleistung 1050W

• Stromversorgung - 230V

• Hubgeschwindigkeit - 8 m/min

Liste der Elemente:
- Leiterrahmen 1,85 m mit Stabilisator – 1 Stk.
- Leiterrahmen 1,85 m – 3 Stk.
- Leiterrahmen 1,06 m – 2 Stk.
- Scharnierrahmen – 1 Stk.
- Antriebsrahmen – 1 Stk.
- Transportwagen – 1 Stk.
- Teleskopstütze – 2 Stk.
- Befestigungshalter – 1 Stk.
- Stabilisierende Teleskopstütze – 3 Stk.
- Seitliche Führungsschienen des Wagens – 2 Stk.
- Untere Anschläge zur Verhinderung des Herausfahrens des Wagens aus den Profilen – 2 Stk.

Montage der einzelnen Aufzugskomponenten

Die Segmente werden zusammengefügt, indem ein Leitersegment auf ein spezielles Stahlverbindungsstück im anderen Leitersegment gesteckt wird und diese Segmente mit so genannten "Butterfly"-Schrauben zusammengeschraubt (gesichert) werden. Diese Segmente werden dann mit "Butterfly"-Schrauben miteinander verriegelt. Auf diese Weise wird eine dauerhafte Verbindung erreicht, die gleichzeitig einfach zu montieren ist. Die Vielseitigkeit dieser Verbindung besteht darin, dass es möglich ist, beliebige Segmente miteinander zu verbinden.
