Länge:

300 cm

100 cm
200 cm
300 cm

Grundplatte für die Dachrinne

Die Grundplatte mit einer Breite von 167 mm im ausgelegten Zustand besteht aus einer Blechplatte mit einer Gesamtbreite von 16,7 cm. Sie wird in allen Konstruktionen verwendet, bei denen das Dach mit einer Traufe ausgestattet werden muss, insbesondere bei Dacheindeckmaterialien wie Bitumenschindeln, Dachpappe, PVC-Folien usw. Die Grundplatte ist ein wichtiger Bestandteil der Traufe, da sie Schutz vor Wind bietet und die gesamte Traufe an ihrem Platz hält. Die Grundplatte wird an der Unterkonstruktion befestigt und mit Nägeln nur von innen befestigt, sodass die Dacheindeckung die Nägel verdeckt. Aus diesem Grund darf die Traufe nicht von außen mit Nägeln an der Konstruktion befestigt werden, da die Nägel sichtbar wären und Wasser eindringen könnte. Nachdem die Grundplatte und die Traufe angebracht wurden, wird die gesamte Konstruktion mit einer Dachbahn wie IKo ECO, Iko Pro, Iko Pro plus, Bauder TOP TS 40 NSK oder Bauder Top UDS 1,5 NSK abgedeckt.

Vorbereitun...

Traufblech Br. 167 mm, 3 m, Tschechisches Aluminium, Dunkelbraun RAL 8019

Ähnliche Produkte

Traufblech Br. 167 mm, 2 m, Tschechisches Aluminium, Anthrazit RAL 7016

5,0

€ 8,57

Verkäufer: STREFA

Traufblech Br. 167 mm, 1 m, Tschechisches Aluminium, Anthrazit RAL 7016

€ 5,97

Verkäufer: STREFA

Ortgangblech Br. 333 mm, 2 m, Tschechisches Aluminium, Dunkelbraun RAL 8019

€ 24,25

Verkäufer: STREFA

Wandanschluss Br. 250 mm, 2 m, Tschechisches Aluminium, Braun RAL 8017

5,0

€ 16,62

Verkäufer: STREFA

Ortgangblech Br. 333 mm, 3 m, Tschechisches Aluminium, Dunkelbraun RAL 8019

€ 36,43

Verkäufer: STREFA

Obere Wandanschluss Br. 250 mm, 2 m, Tschechisches Aluminium, Braun RAL 8017

5,0

€ 16,62

Verkäufer: STREFA

Wandanschluss zur Kombination mit Abdeckleiste Br. 250 mm, 3 m, Tschechisches Aluminium, Braun RAL 8019

€ 18,27/1kg

€ 23,30

Verkäufer: STREFA

Firstblech Br. 333 mm, 2 m, Naturzink

€ 19,16

Verkäufer: STREFA

BRYZA Dachrinnenverbinder aus Kunststoff Ø 100 mm, Braun RAL 8017

4,9

€ 6,27

Verkäufer: STREFA

Wandanschluss Br. 200 mm, 3 m, Prefalz stucco, Anthrazit P.10 RAL 7016

€ 29,39

Verkäufer: STREFA

BRYZA Fallrohrbogen 72° verzinkt Ø 100 mm, Braun RAL 8017

5,0

€ 13,42

Verkäufer: STREFA

Firstblech Br. 250 mm, 3 m, Lackiertes Zink, Braun RAL 8017

€ 26,49

Verkäufer: STREFA

Mehr zum Produkt

Produktbeschreibung & Produktdaten

Grundplatte für die Dachrinne

Vorbereitung der Grundplatte für die Dachrinne

Bevor Sie mit der Montage der Grundplatte an der Unterkonstruktion beginnen, sollten Sie die Position mit einem Maßband ausmessen. Der Versatz der Grundplatte für die Dachrinne sollte etwa 5 cm über die gesamte Länge der Traufe betragen.

Befestigung der Grundplatte am Dach

Wir befestigen die Basis alle 20 cm am Innenrand mithilfe von Dachpappnägeln und einem Hammer. Das Material der Nägel (CU, FeZn und AL) wählen wir immer in Abhängigkeit vom Material der verwendeten Blechkonstruktion. Die Basis erfordert keine Vorbohrung; der Dachpappnagel durchdringt das Material.

Anschließend befestigen wir die Basis ebenfalls außen mit Dachpappnägeln. Diesmal schlagen wir die Nägel jedoch in die Mitte des Raums zwischen den Nägeln in der oberen Reihe, siehe Abbildung. Beachten Sie, dass die Basis über die Unterkonstruktion übersteht und dabei einen Überstand von 5 cm hat, daher sollte der Nagel in etwa 7 cm Abstand vom Rand des Bodens platziert werden.

Verbindung der Basis

Bei der Montage des Unterbaus für den Dachfirstabschluss ist die Verbindung besonders einfach. Legen Sie ihn einfach auf den bereits angebrachten Unterbau und achten Sie auf einen Mindestabstand von 5 cm. Achten Sie beim der Bleche darauf, genügend zusätzlichen Material zu . Anschließend befestigen Sie ihn am Dach auf die gleiche Weise wie beim vorherigen Unterbau.

Detaillierter Überblick über die im Angebot befindlichen Blechprofile

Legende:

█ Windabweiser

█ Regenrinne und Unterbau für Regenrinne

█ Firstblech

█ Dachrinne

█ Anlegerichte Abschlussleiste

█ Obere Abschlussleiste

█ Windabweiser für Satteldach

█ Trennleiste

Maße: 3000 mm (L) × 167 mm (B)
Breite: 16.7 cm
Länge: 300 cm
Gewicht: 0.84 kg
Material: Aluminium
Lieferumfang: 1 × Traufblech
EAN: 8595718920075
Herstellernummer: 0103412
Hersteller: STREFA s.r.o.

Maße: 3000 mm (L) × 167 mm (B)
Breite: 16.7 cm
Länge: 300 cm
Gewicht: 0.84 kg
Material: Aluminium
Lieferumfang: 1 × Traufblech
EAN: 8595718920075
Herstellernummer: 0103412
Hersteller: STREFA s.r.o.

Ähnliche Produkte

Traufblech Br. 167 mm, 2 m, Tschechisches Aluminium, Dunkelbraun RAL 8019

€ 10,59

Verkäufer: STREFA

Ortgangblech Br. 333 mm, 3 m, Tschechisches Aluminium, Anthrazit RAL 7016

3,8

€ 36,43

Verkäufer: STREFA

Tropfblech Br. 250 mm, 2 m, Prefalz glatt, Anthrazit P.10 RAL 7016

€ 11,30/1m

€ 22,59

Verkäufer: STREFA

INEFA Winkelblech mit Wasserfalz 200cm Silber Aluminium

€ 169,99

Kostenloser Versand

Verkäufer: Dealsupply

BRYZA Dachuntersichtplatte Vollkunststoff, Länge 3M, Breite 305 mm, Antrazit RAL 7021

4,3

€ 12,24

Verkäufer: STREFA

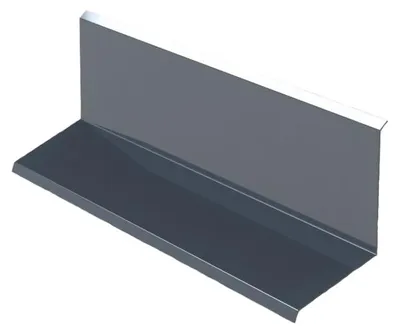

Obere Wandanschluss Br. 200 mm, 3 m, Tschechisches Aluminium, Anthrazit (RAL 7016)
